电工知识：常见的5种电气元件图解，附电气符号和图形符号
有很多朋友初学电工，不知道该从什么地方入手，今天我们就来认识一些常见的电气元件，了解了它们的性能和符号，才能更好的学习实物接线。
一，接触器
接触器是最常见的电气元件，常用来控制电机。
接触器
这款接触器的型号是 CJX2-2510
C交流，J交流接触器，X2是设计序号，25表示额定电流为25a，1表示有一个常开辅助触点，0 表示有0个常闭辅助触点。
标注NO的位置对应常开触点，标注NC的位置对应常闭触点，这个接触器上面卡了一个辅助触头，增加了2组常开2组常闭点。

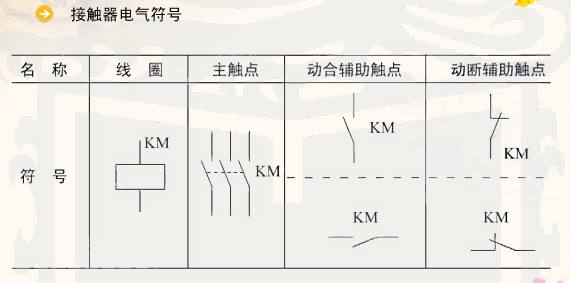

符号
接触器有交流也有直流，使用的时候一定要注意区分。大多接触器上都有2个A2触点，这两个触点内部是连到一起的。
二，继电器
常见的继电器：热过载继电器，中间继电器，时间继电器
热过载继电器
符号
热过载继电器主要是用来保护电机，使用的时候需要把常闭点串到接触器的线圈上，当电机电流达到继电器的整定值时，热继电器就会断电。
时间继电器
符号
时间继电器也有很多种，注意区分它的动作触点，有的动作触点有延时功能，有的只是瞬时动作触点。还有就是它的图形符号，区分是通电延时还是断电延时。
2种情况一定要区分开
中间继电器
符号
中间继电器的图形符号和接触器的类似，文字符号是KA。线圈也分交流和直流，使用的时候注意区分。
三，断路器
断路器
常见的断路器：空气开关和漏保
比如这款断路器的型号DZ47-63 C10
47是设计序号，63是壳架等级电流，也是它能承受的最大电流值。C10表示额定电流，也就是我们说的保护电流，达到这个电流值，断路器就会跳闸。
四，开关
按钮开关
按钮开关的种类很多，常见的有档位开关，带指示灯的开关，自复位开关，急停开关等等。这些开关底部都是有两组开关，一组常开一组常闭，按需要接线即可。行程开关的原理也一样，接法类似。
符号
五，熔断器
熔断器
符号
以上是常见的几款电气元件，熟悉以后可以找一些简单的电路图，学习实物接线，另附一个手动星三角电路图，有兴趣的朋友可以试着接一下
星三角
谢谢支持，喜欢的可以关注我

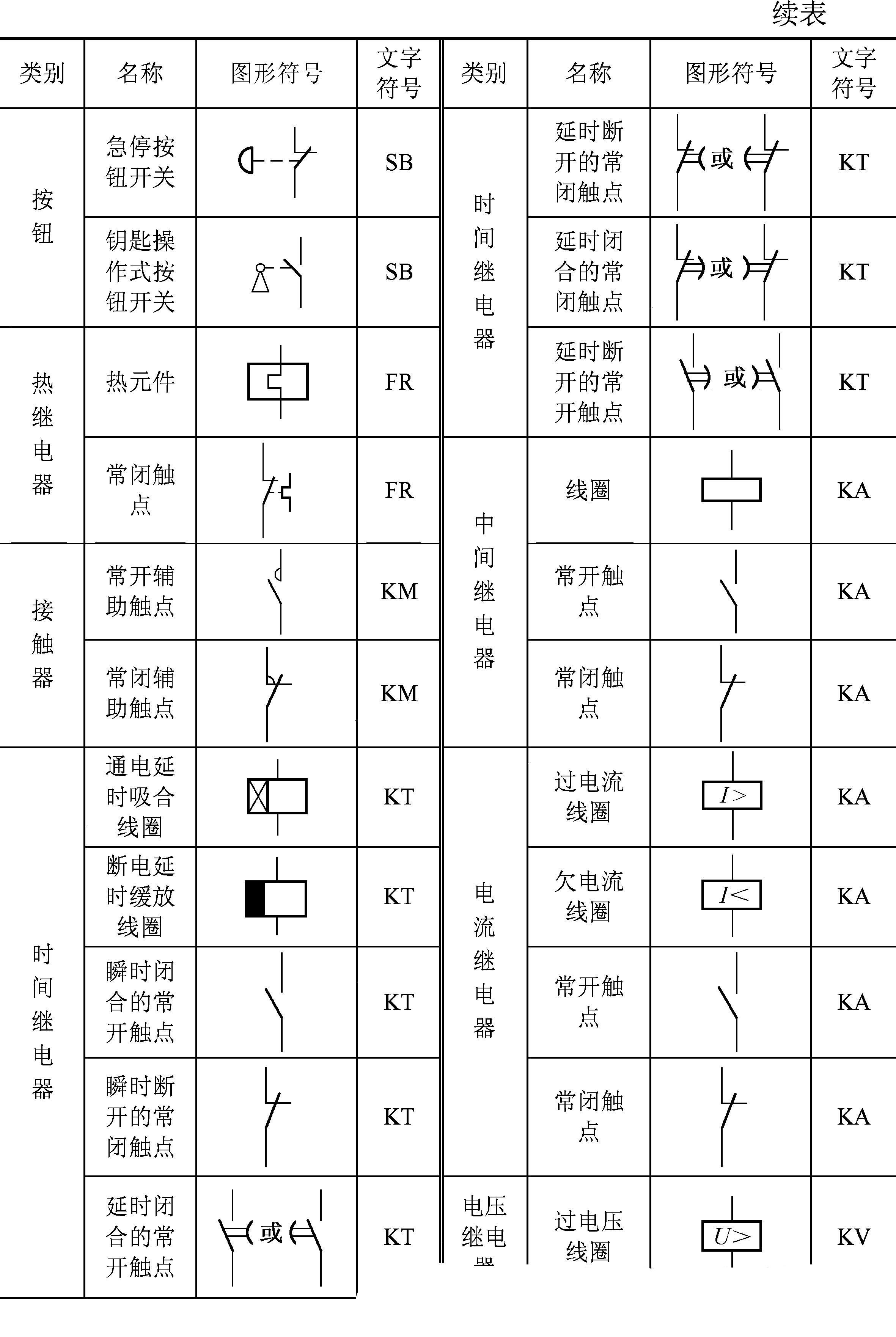

10个常见的电气元件，5个电工必备的入门电路，附电气符号一览表
朋友们大家好我是大俵哥，一起来看一下交流接触器的5个入门电路。首先了解一下常见的电气元件：刀开关、组合开关、熔断器、断路器、按钮开关、交流接触器、热过载继电器、中间继电器、行程开关、时间继电器。
1，手动控制电路
2，启保停控制电路（自锁电路）
3，正反转控制电路（互锁）
4，行程控制（自动往返电路）
5，时间控制（星三角控制电路）
学习电气控制，首先要学会看电路图，这五个电路是电气控制里比较经典的案例，也是实际应用比较广泛的几个电路。很多新手朋友问我：怎么看电路图呢？今天俵哥谈几点技巧，首先我们要认识常见电气元件对应的字母符号和图形符号，同时还要了解这些电气元件的结构和工作原理。比如交流接触器，它的字母符号是KM，它的触点分为三部分：主触点、辅助触点、线圈，所以它的图形符号就有三种，同时我们要知道交流接触器线圈得电的时候，它的主触点和辅助触点同时动作，三组主触点闭合接通主回路，辅助常开触点闭合，辅助常闭触点断开。
先尝试着分析这5个入门电路，然后再慢慢地看一些复杂的电路，复杂的电路其实都是一些基础电路组合而成，原理一通百通。
