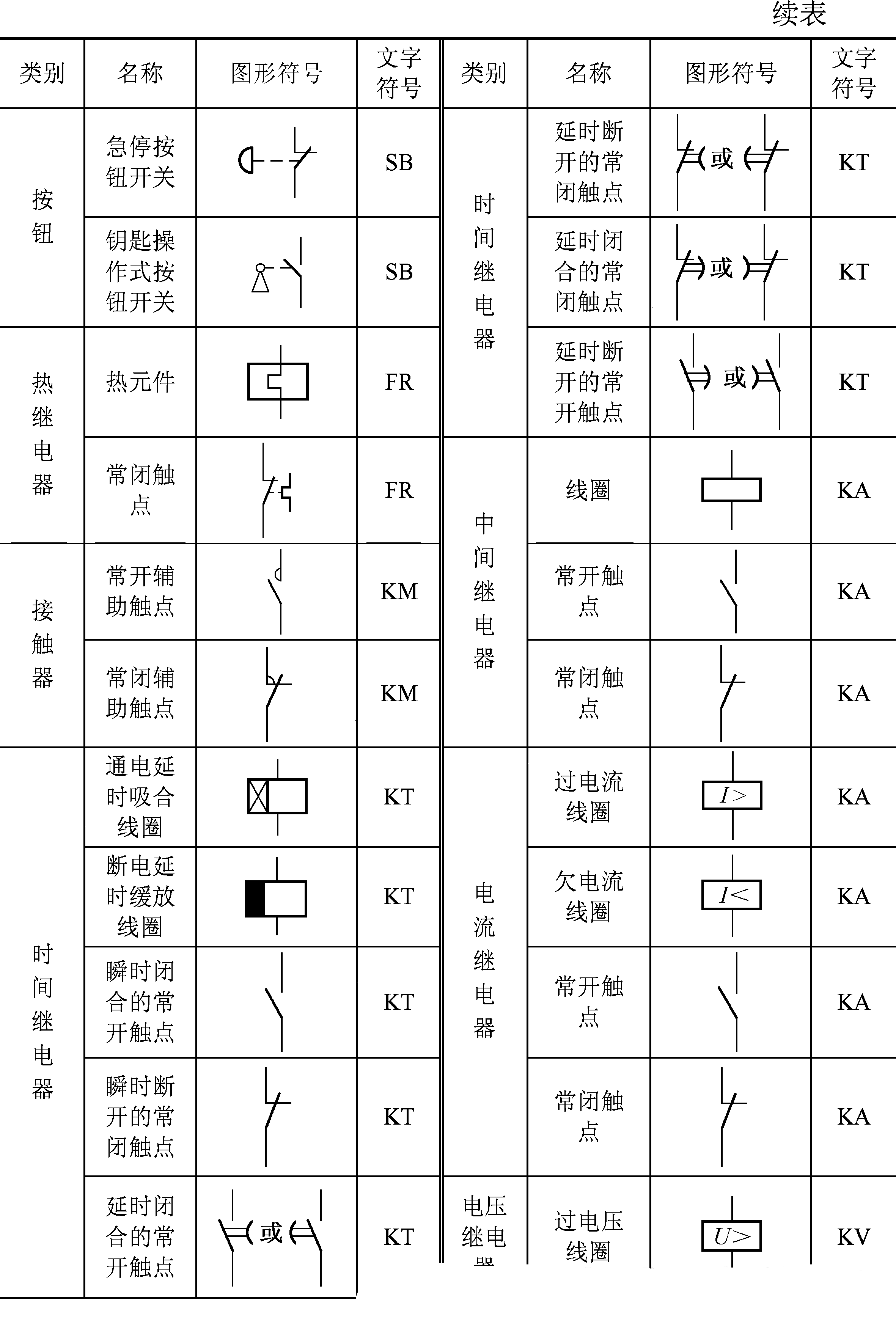

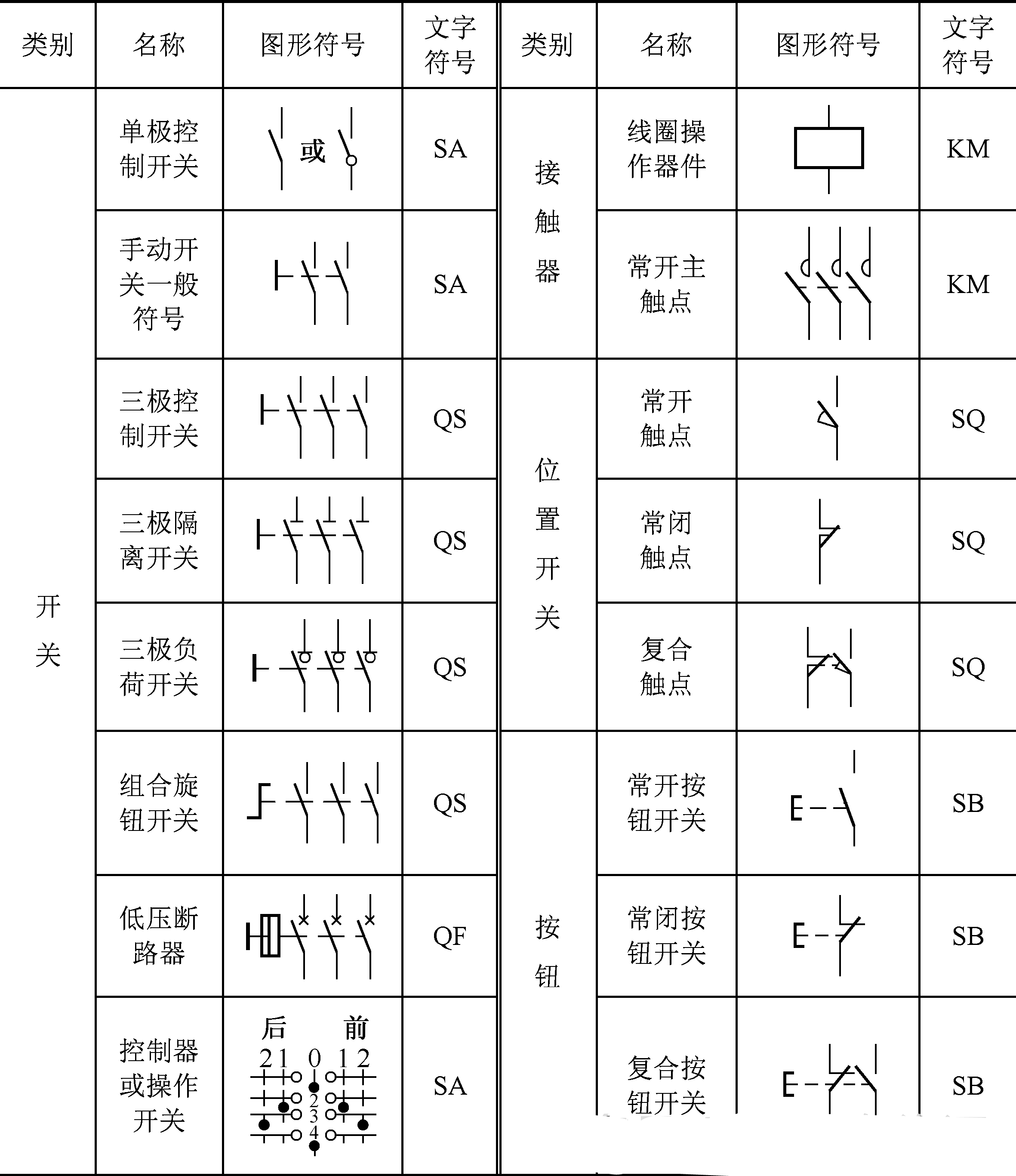

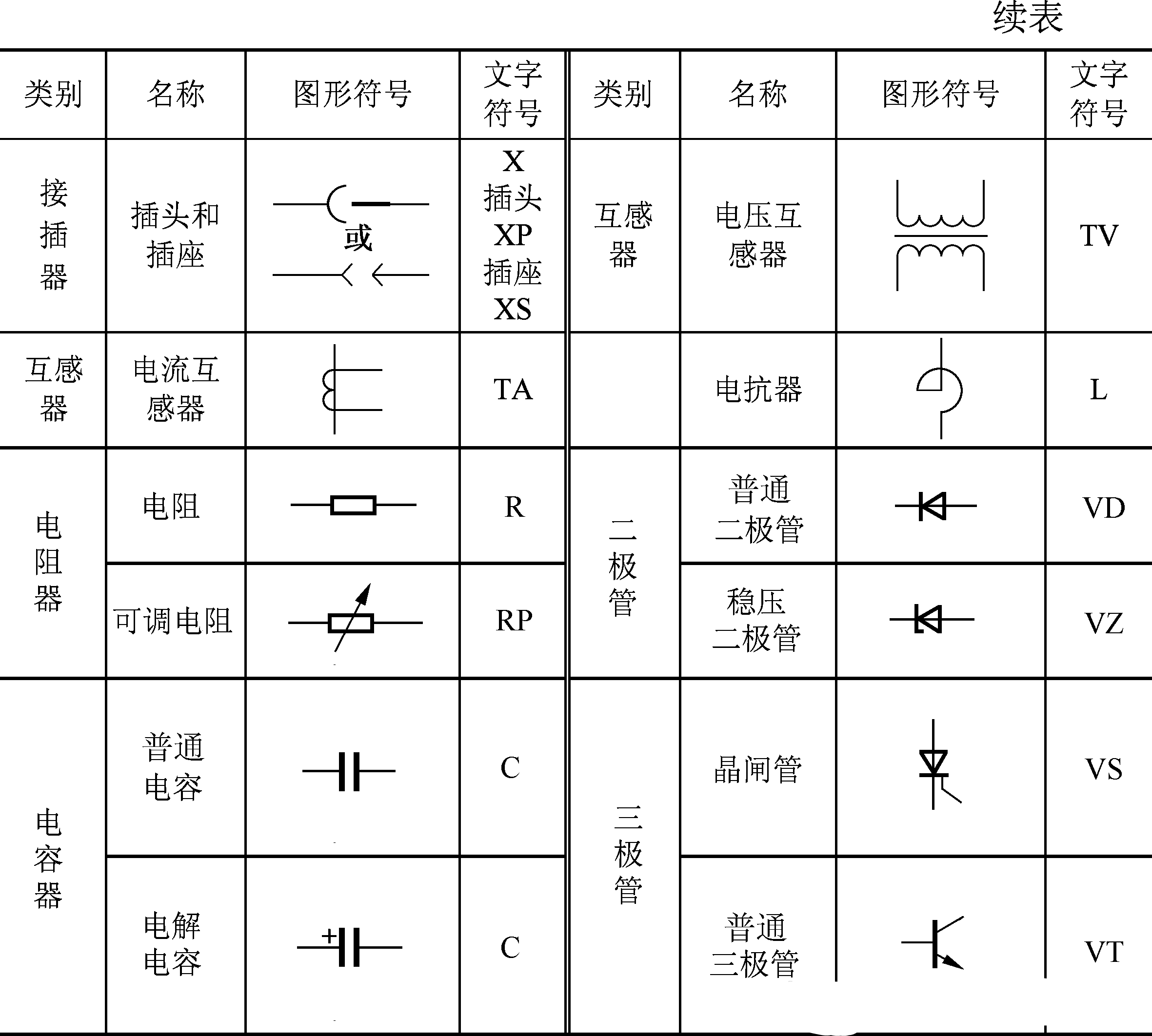

10个常见的电气元件，5个电工必备的入门电路，附电气符号一览表

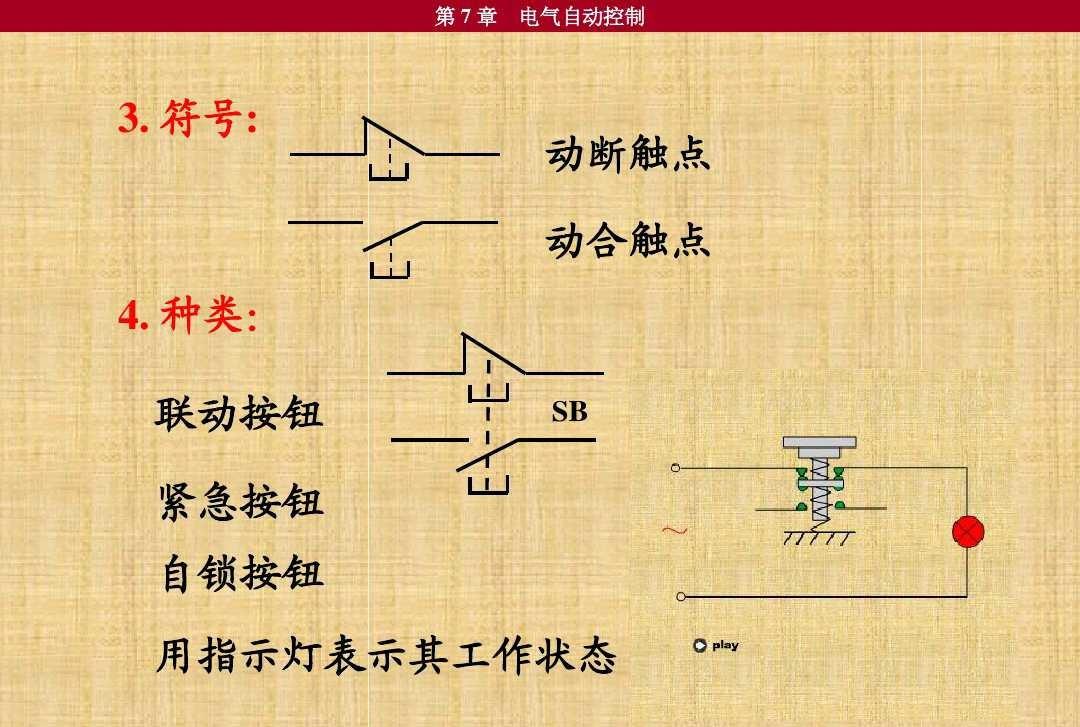

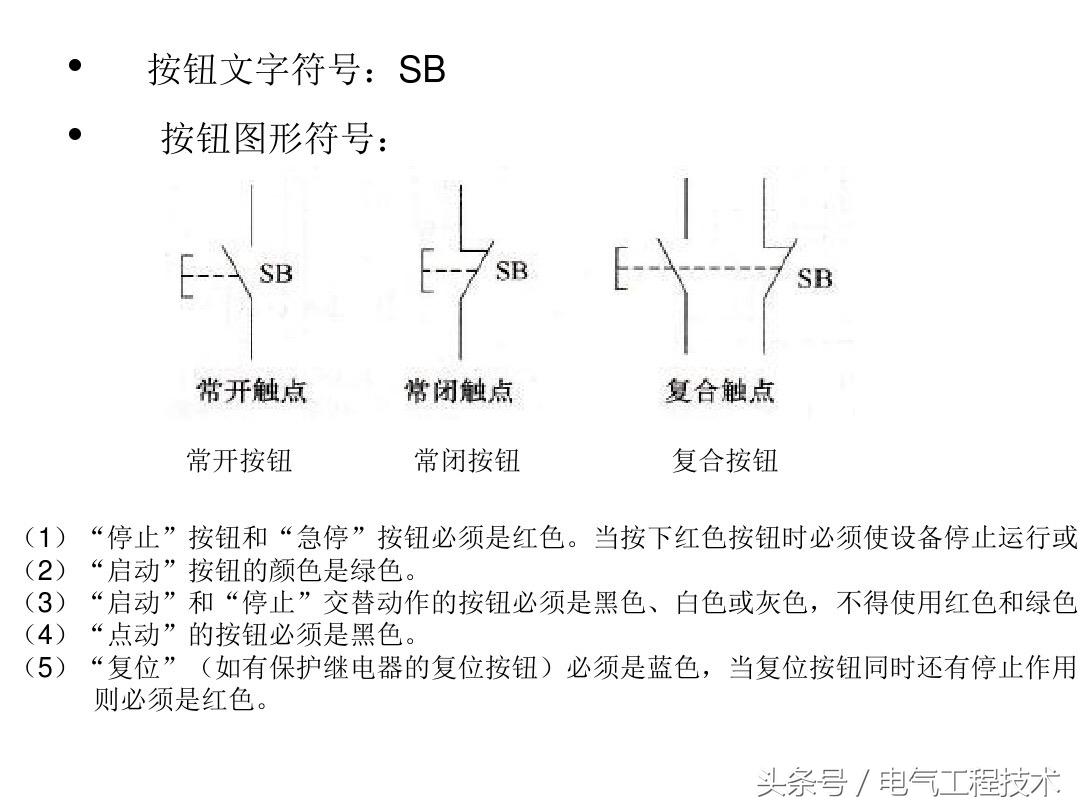

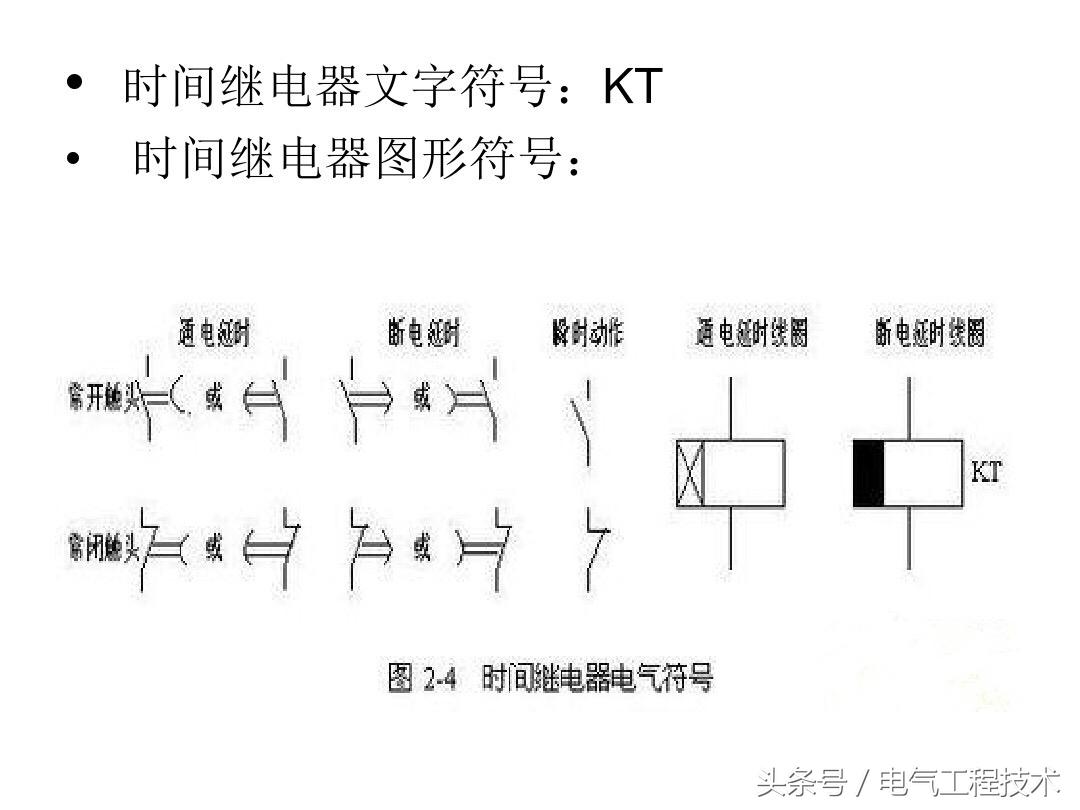

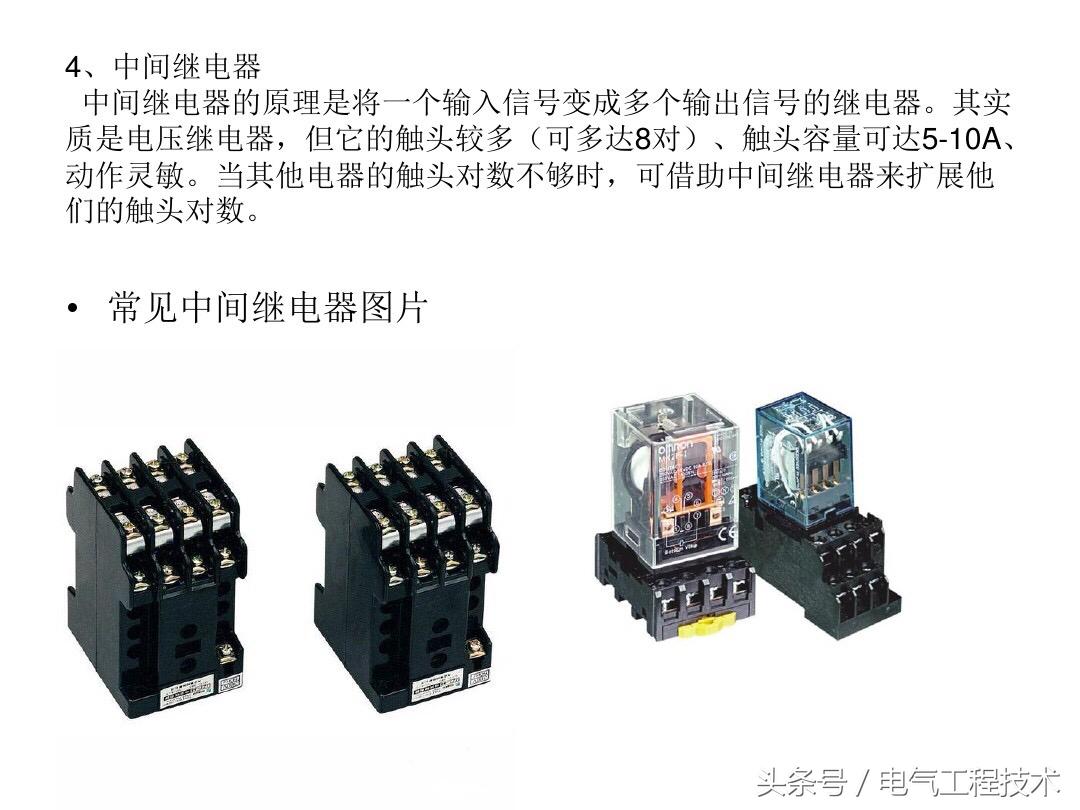

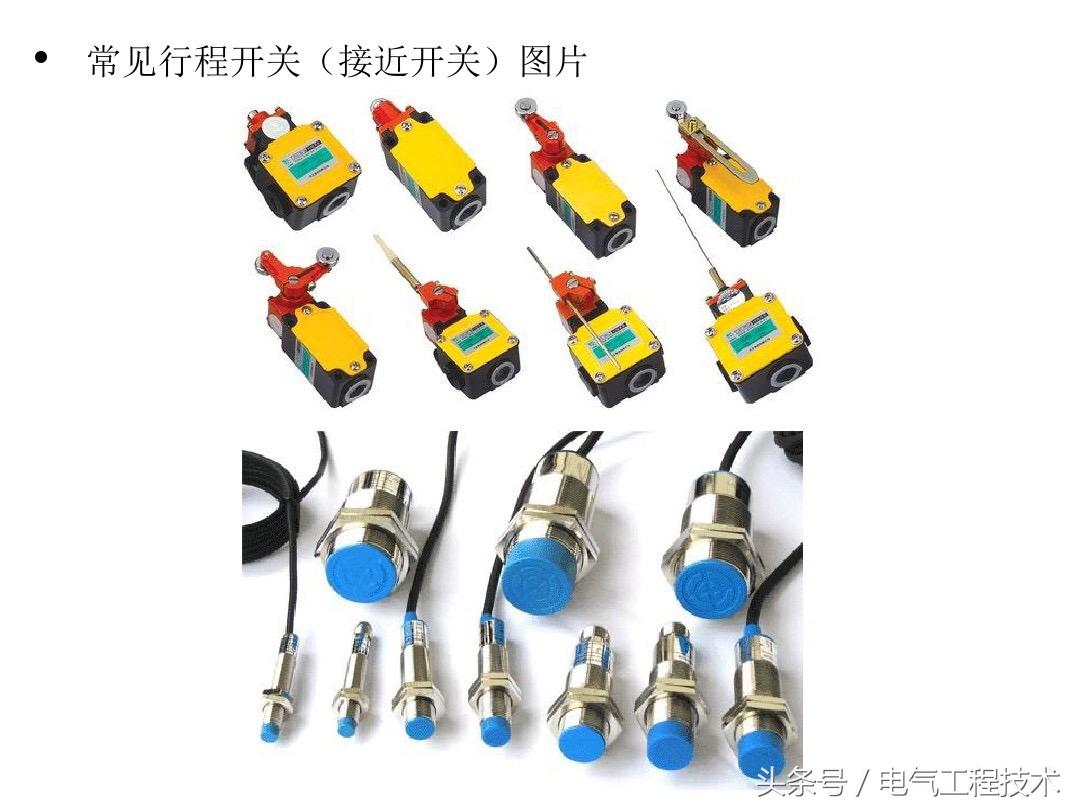

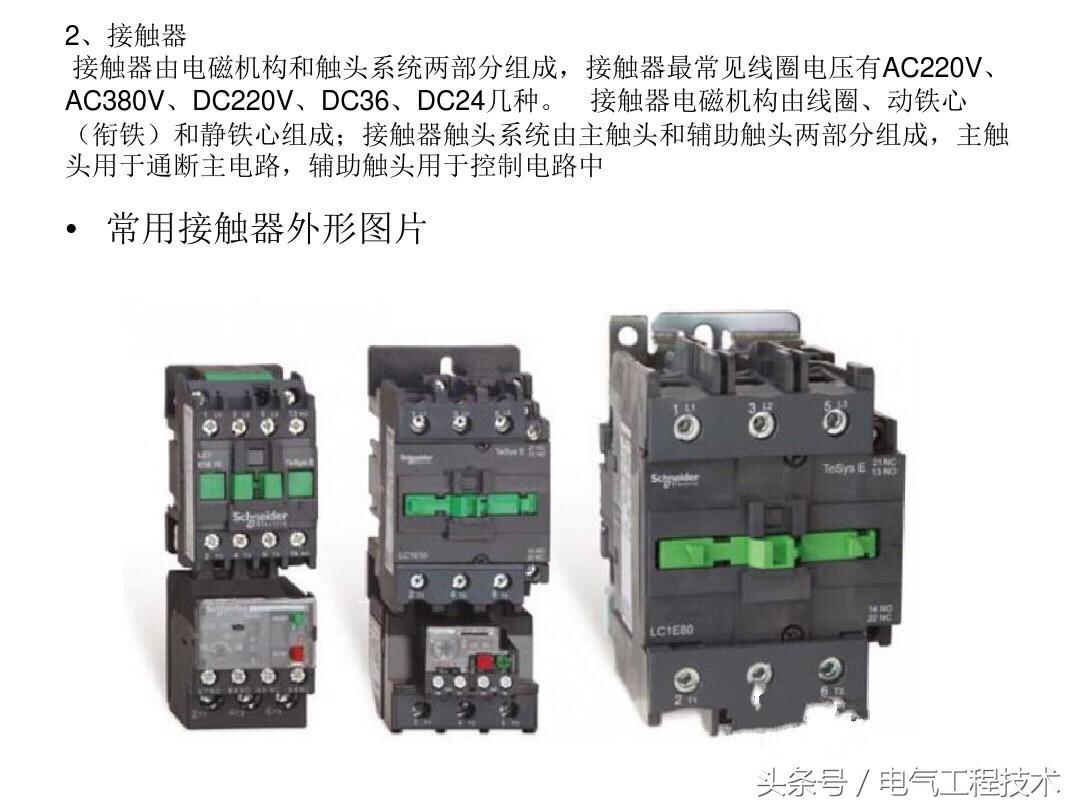

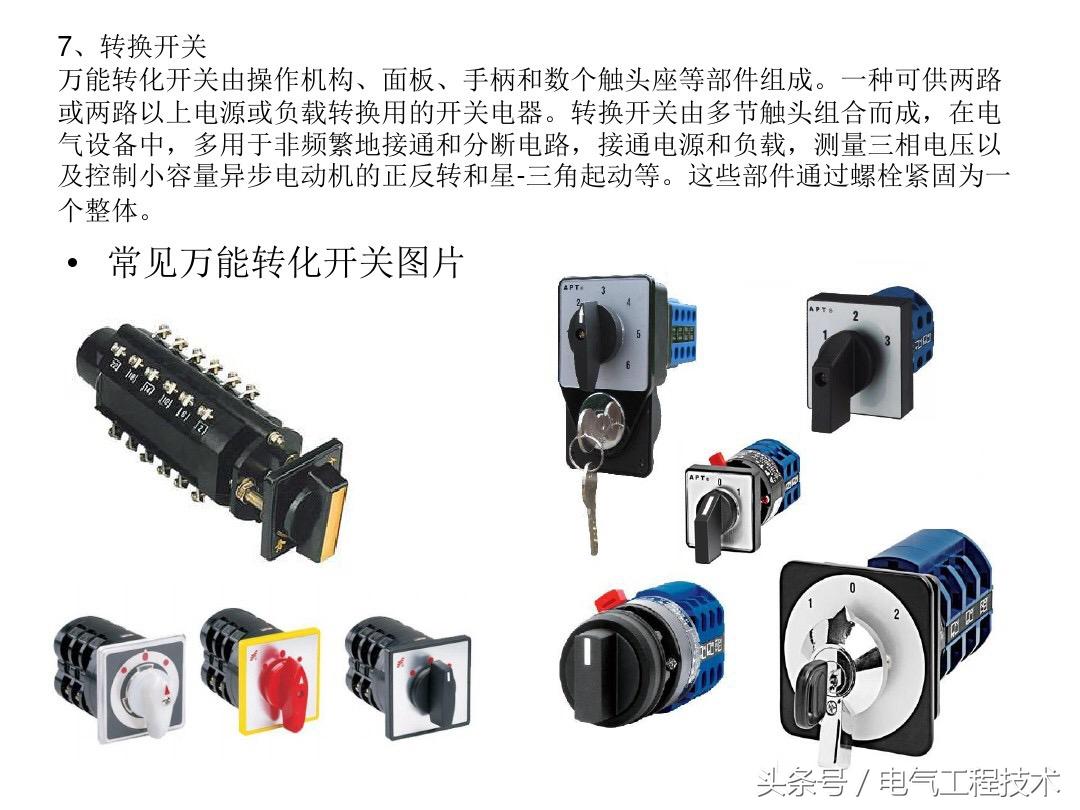

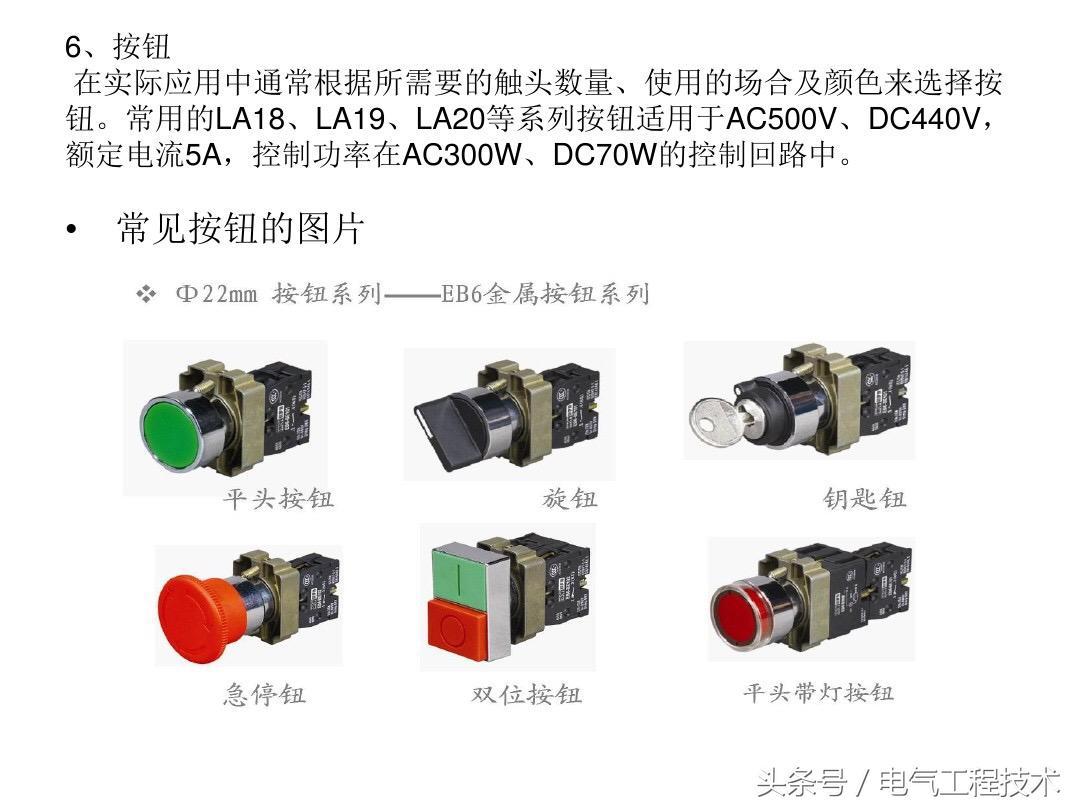

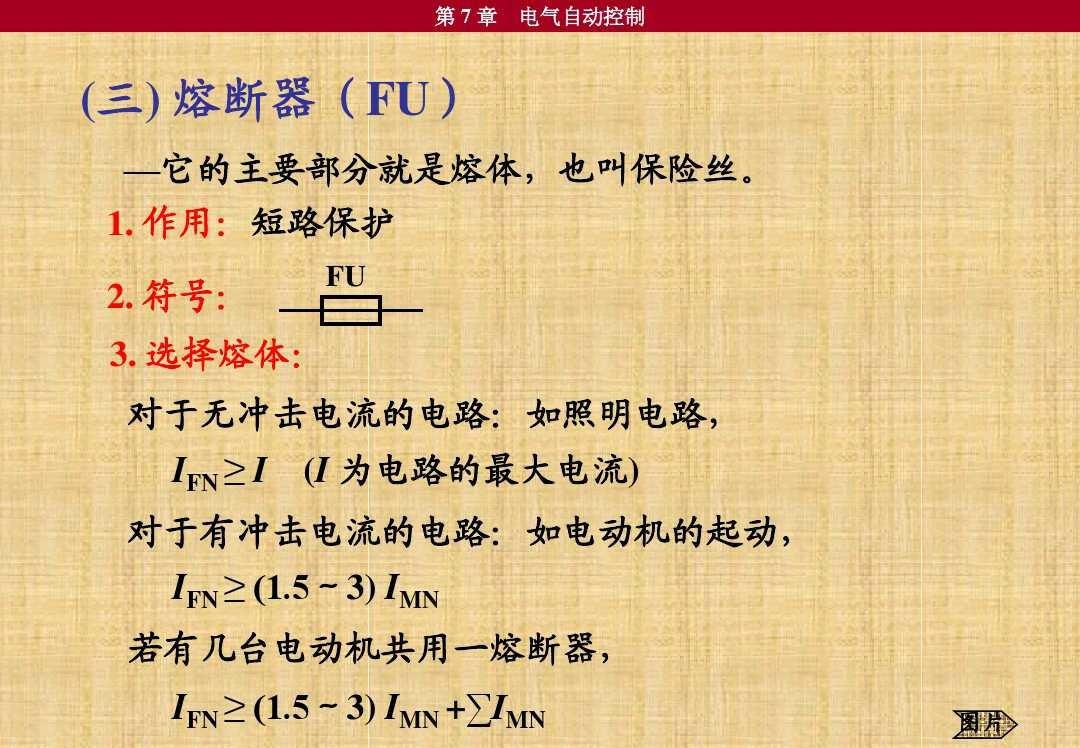

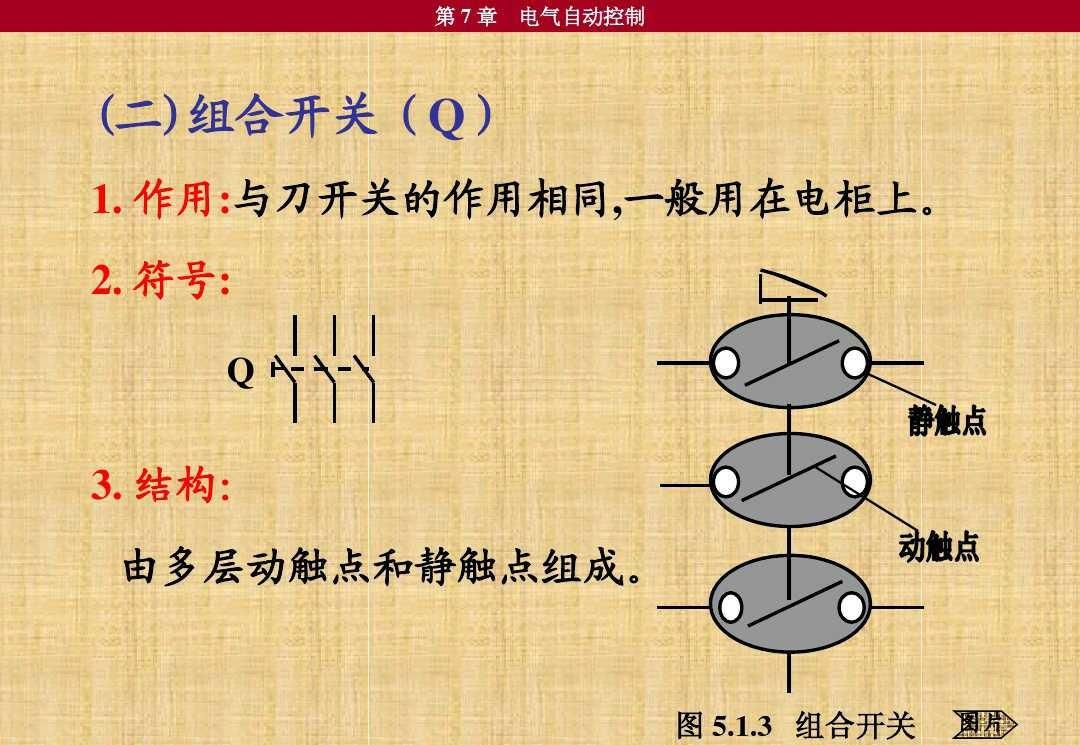

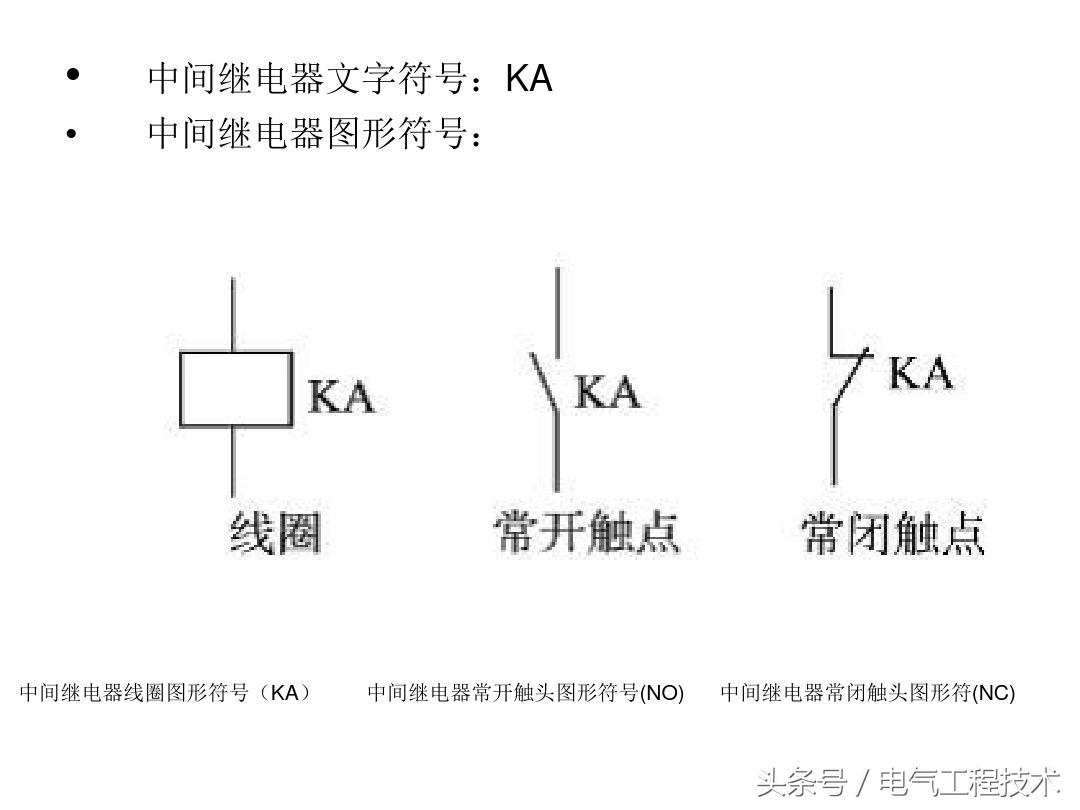

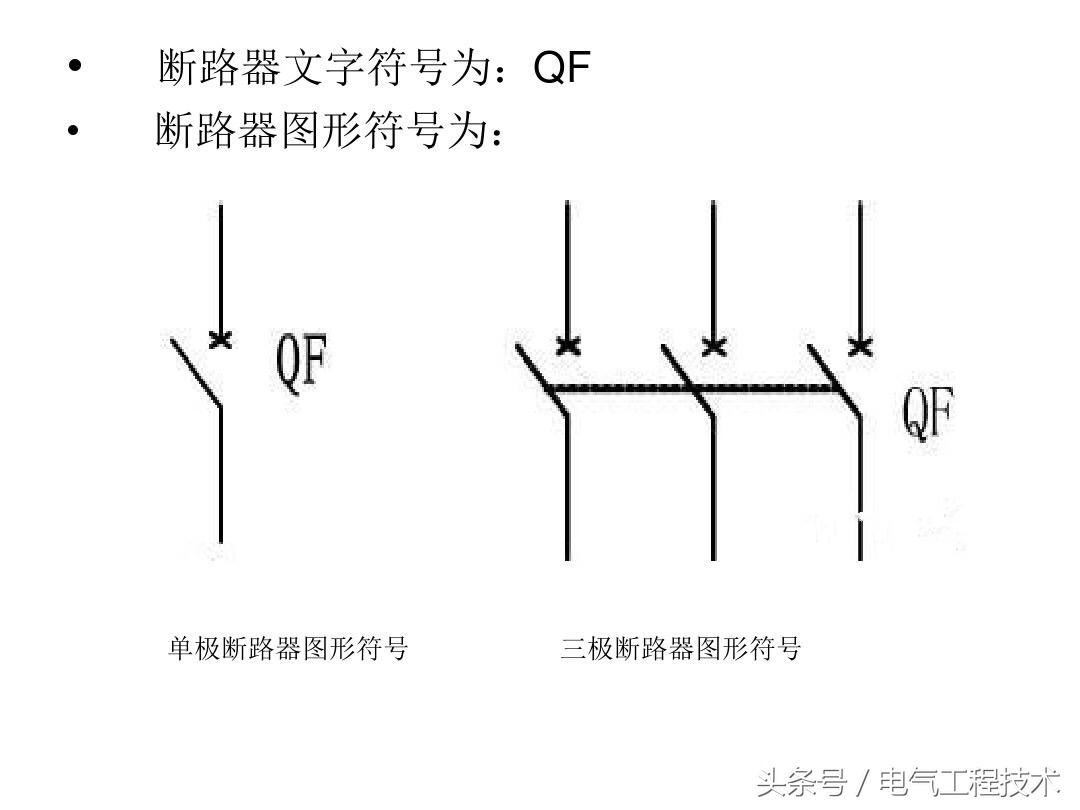

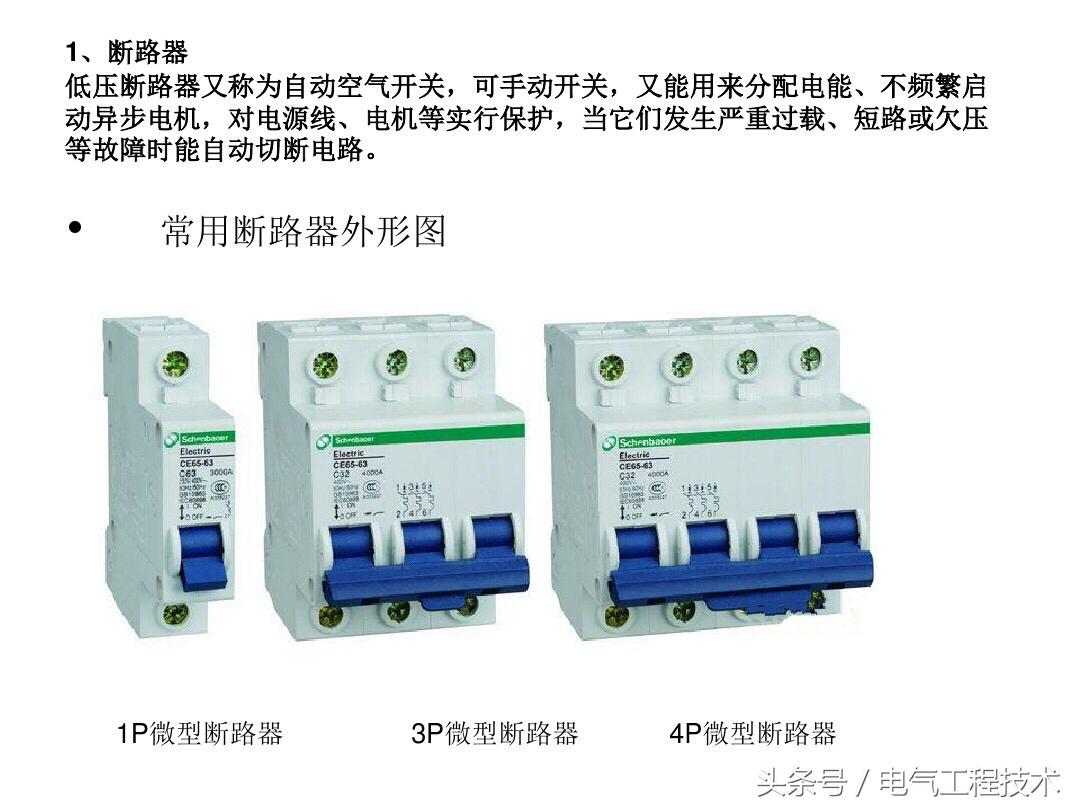

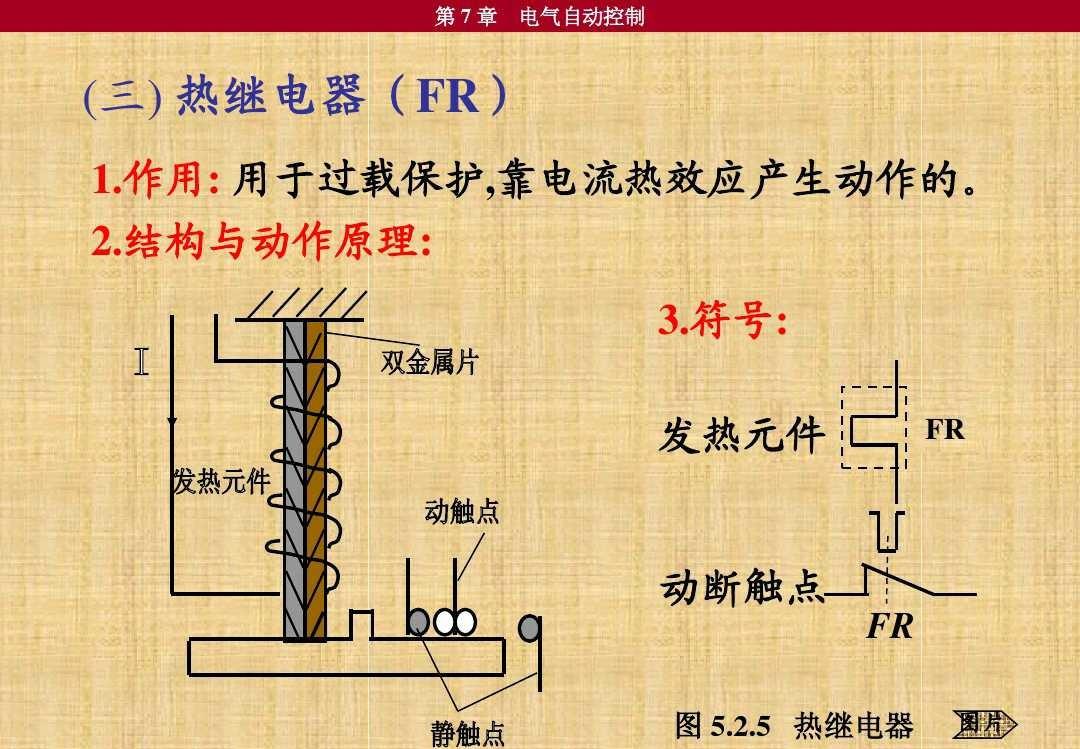

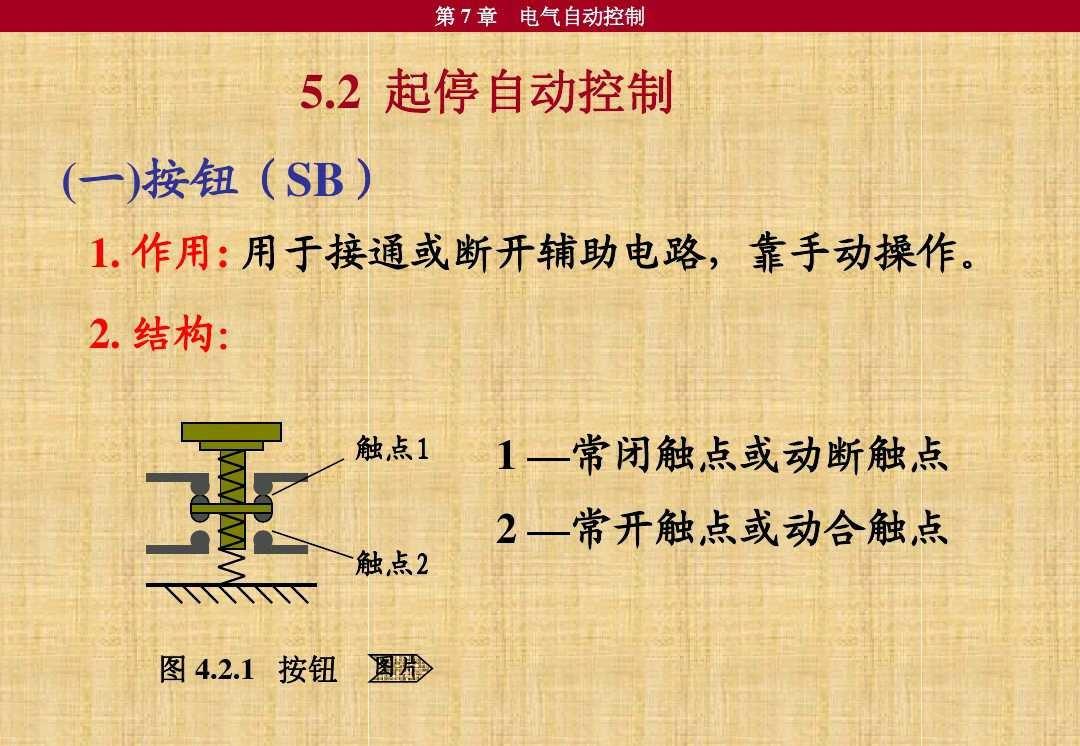

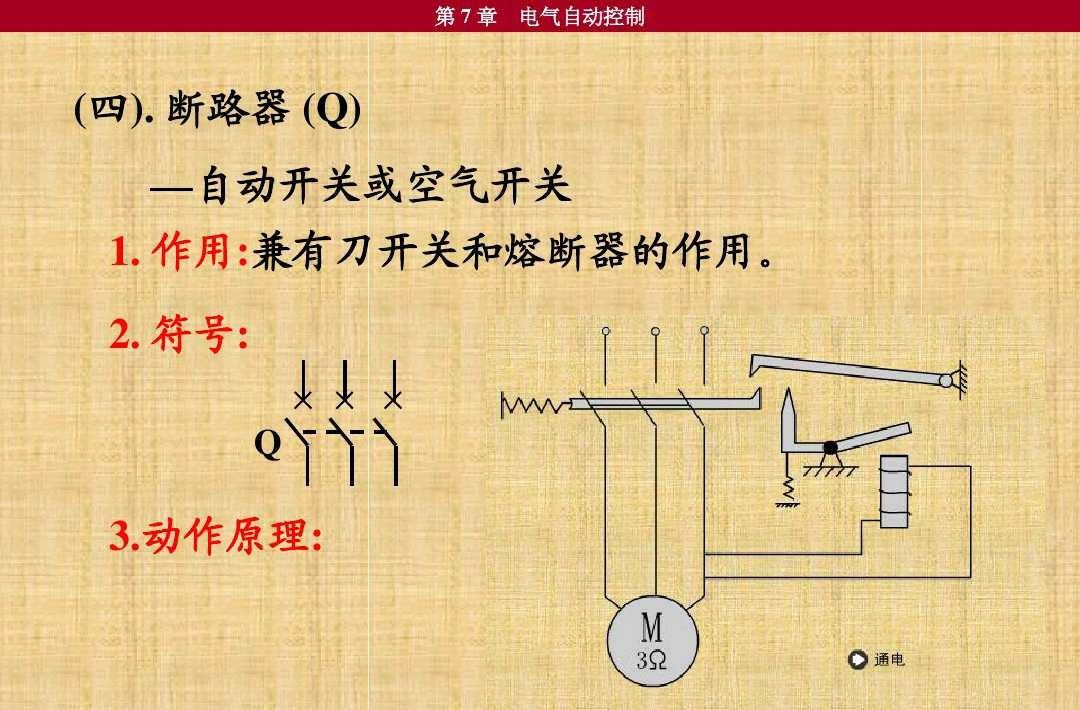

朋友们大家好我是大俵哥，一起来看一下交流接触器的5个入门电路。首先了解一下常见的电气元件：刀开关、组合开关、熔断器、断路器、按钮开关、交流接触器、热过载继电器、中间继电器、行程开关、时间继电器。

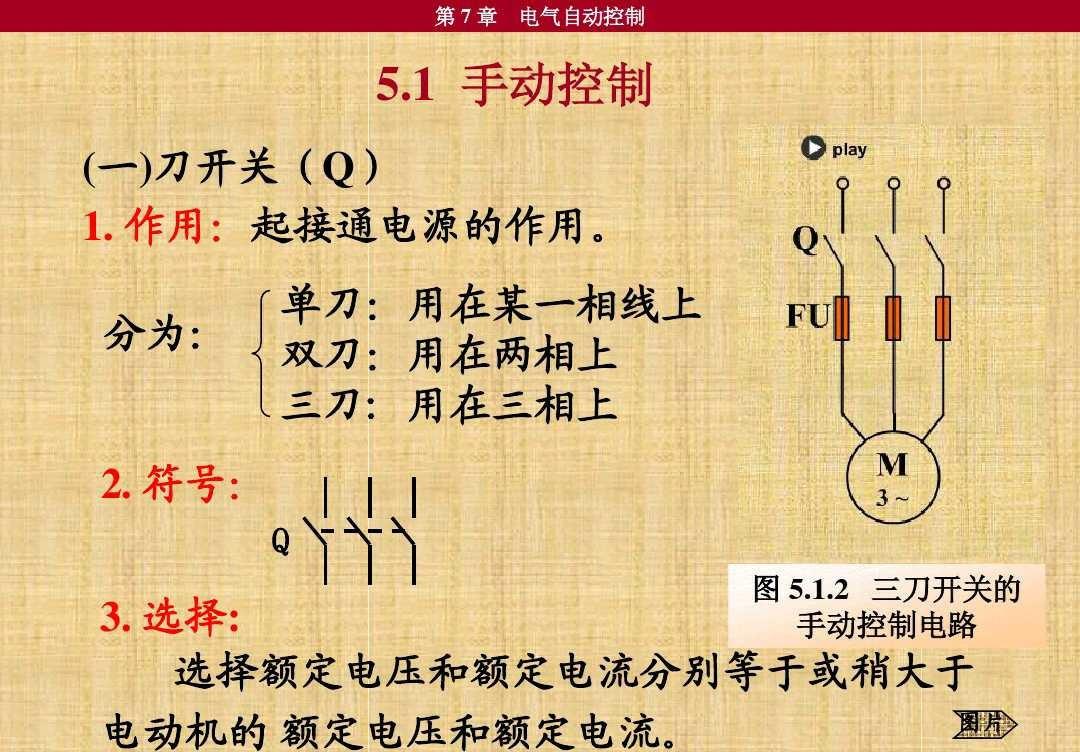

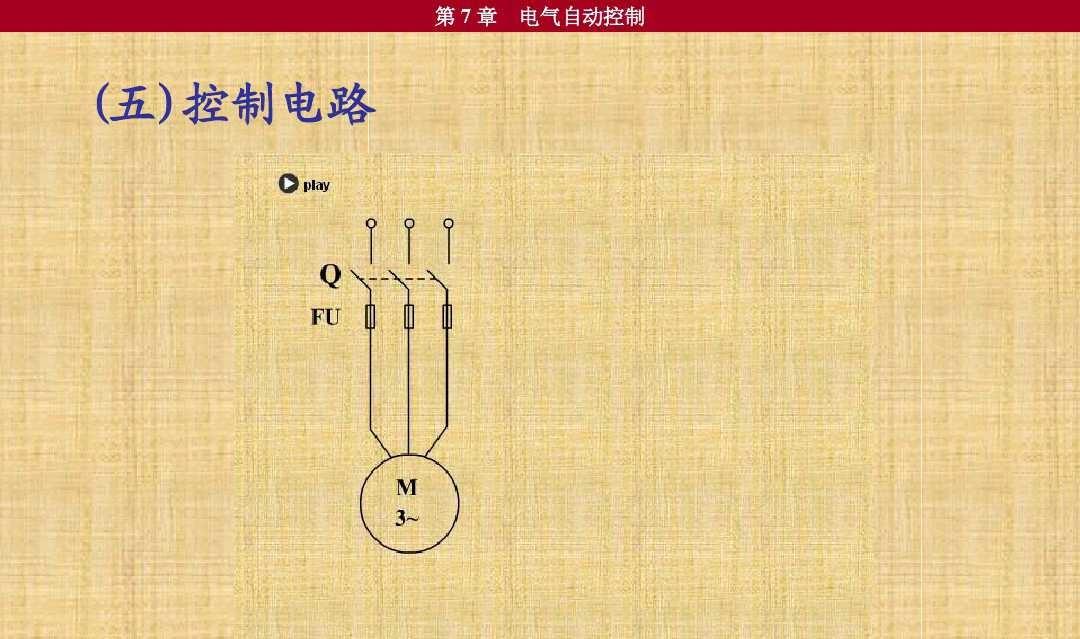

1，手动控制电路

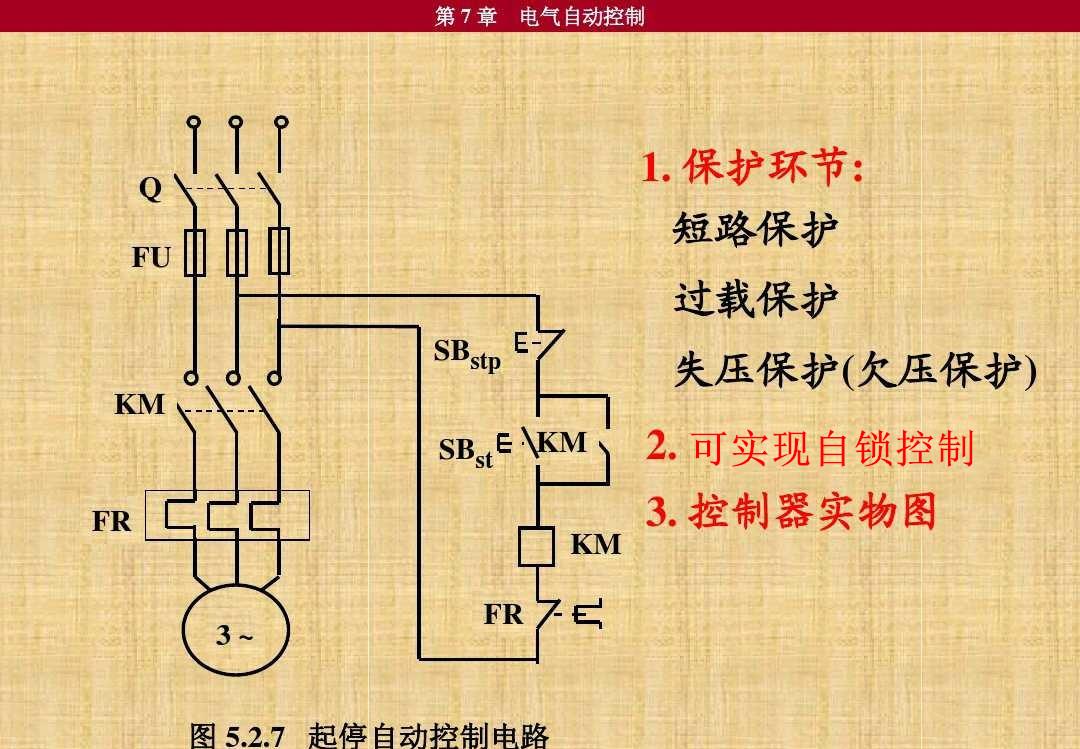

2，启保停控制电路（自锁电路）

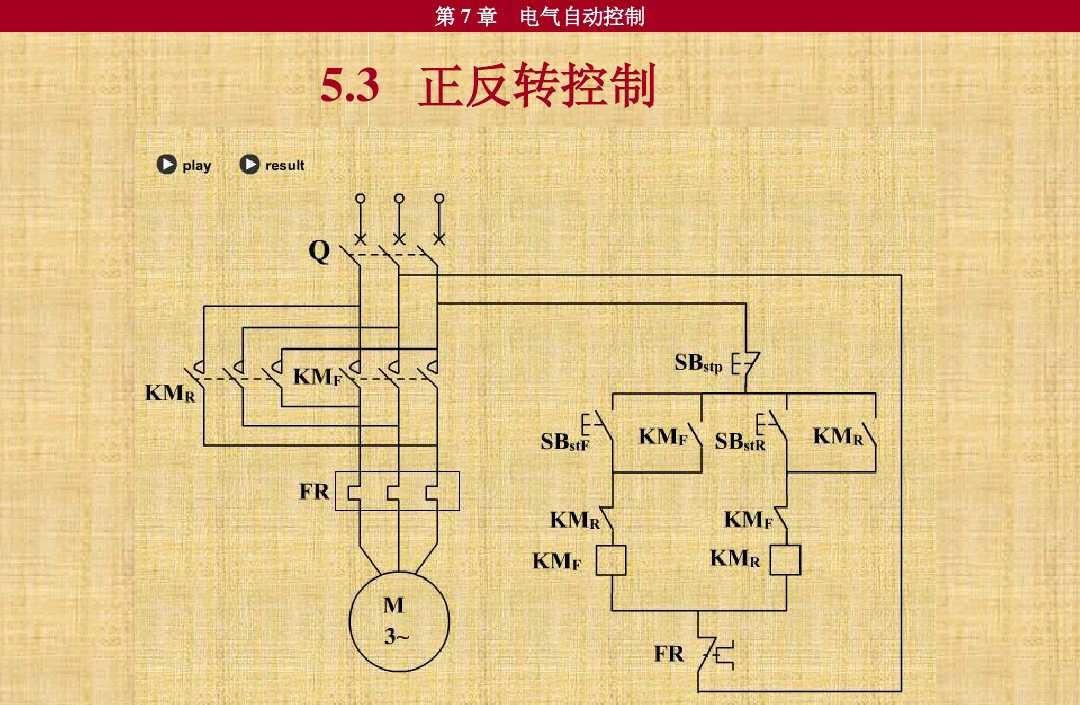

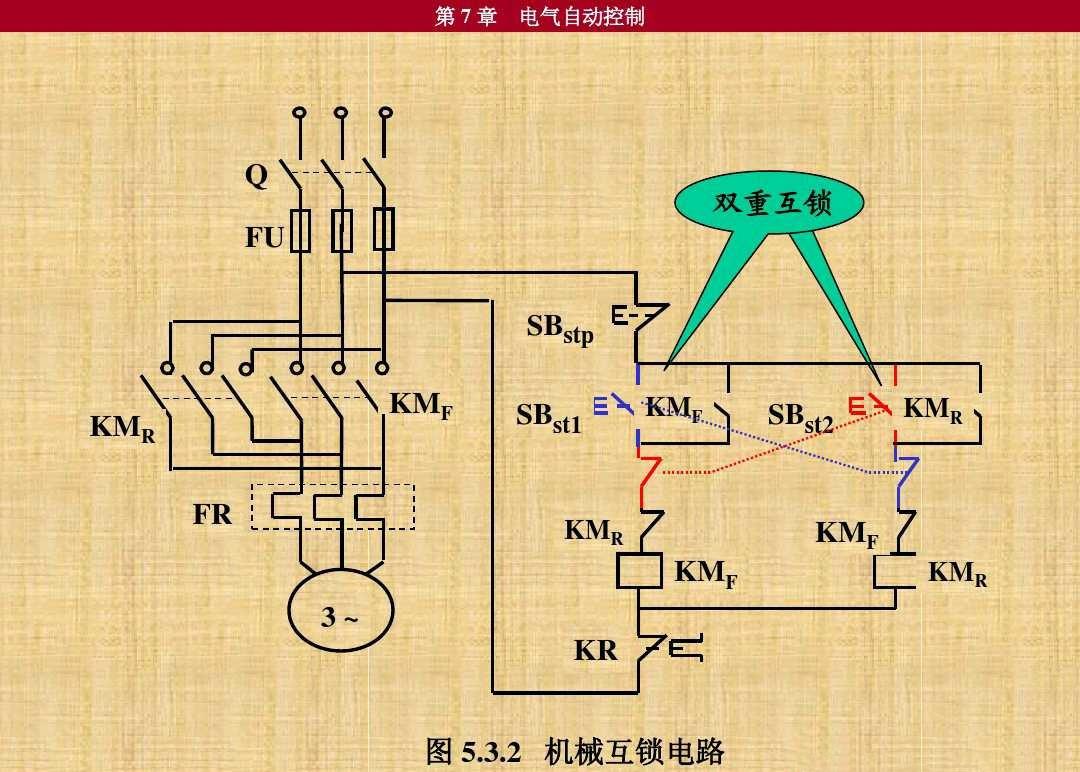

3，正反转控制电路（互锁）

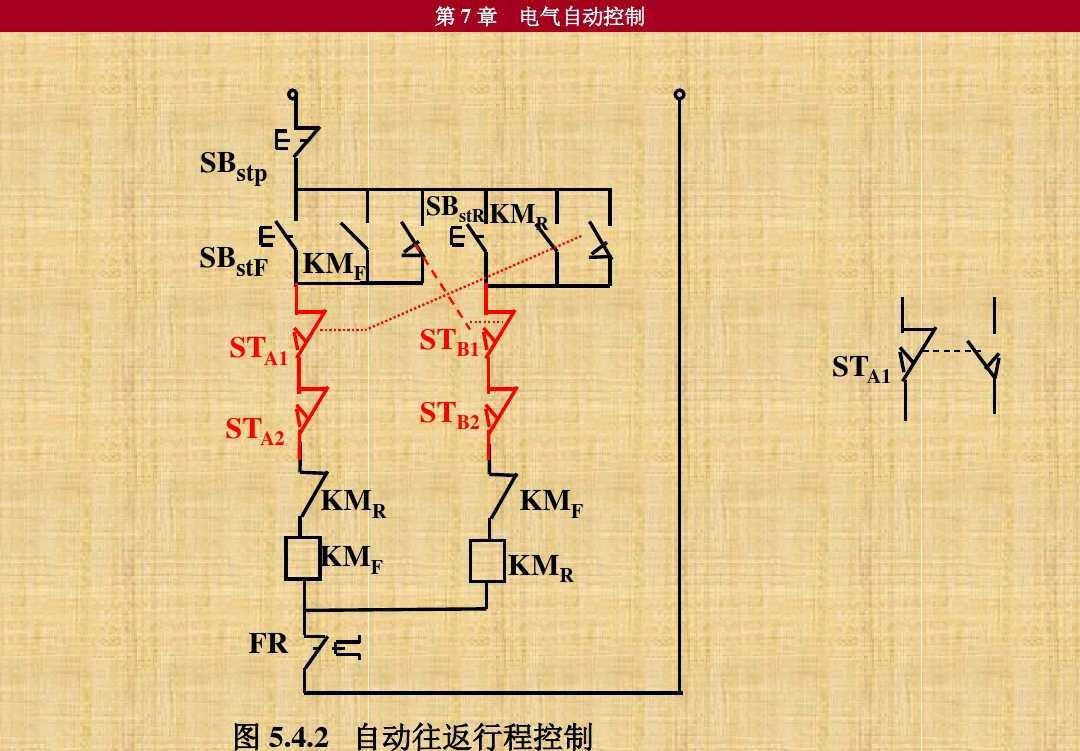

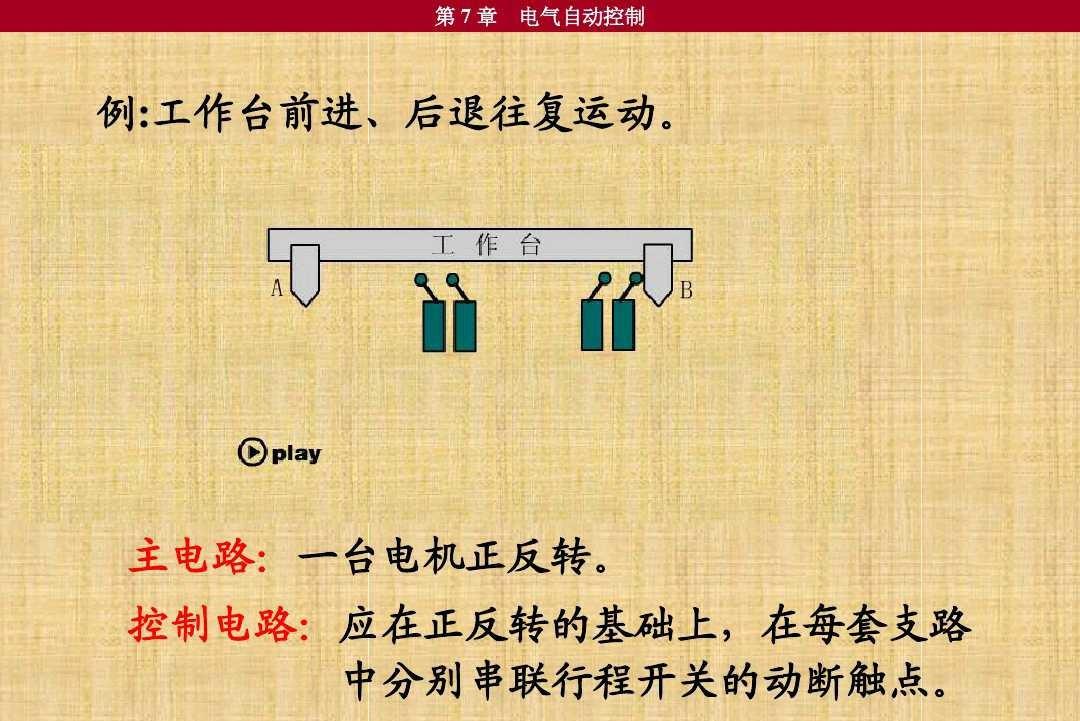

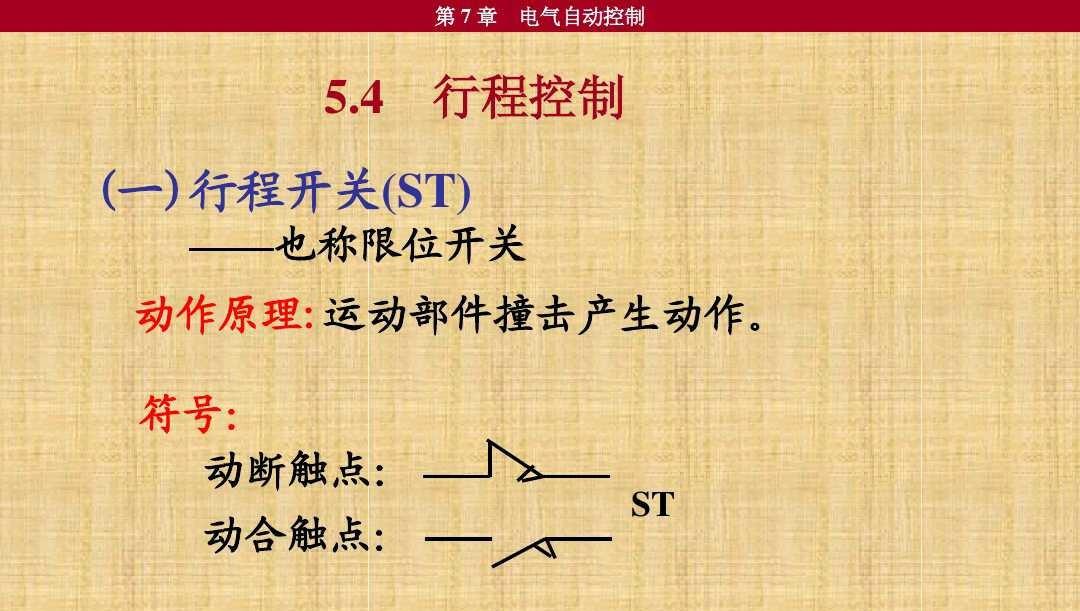

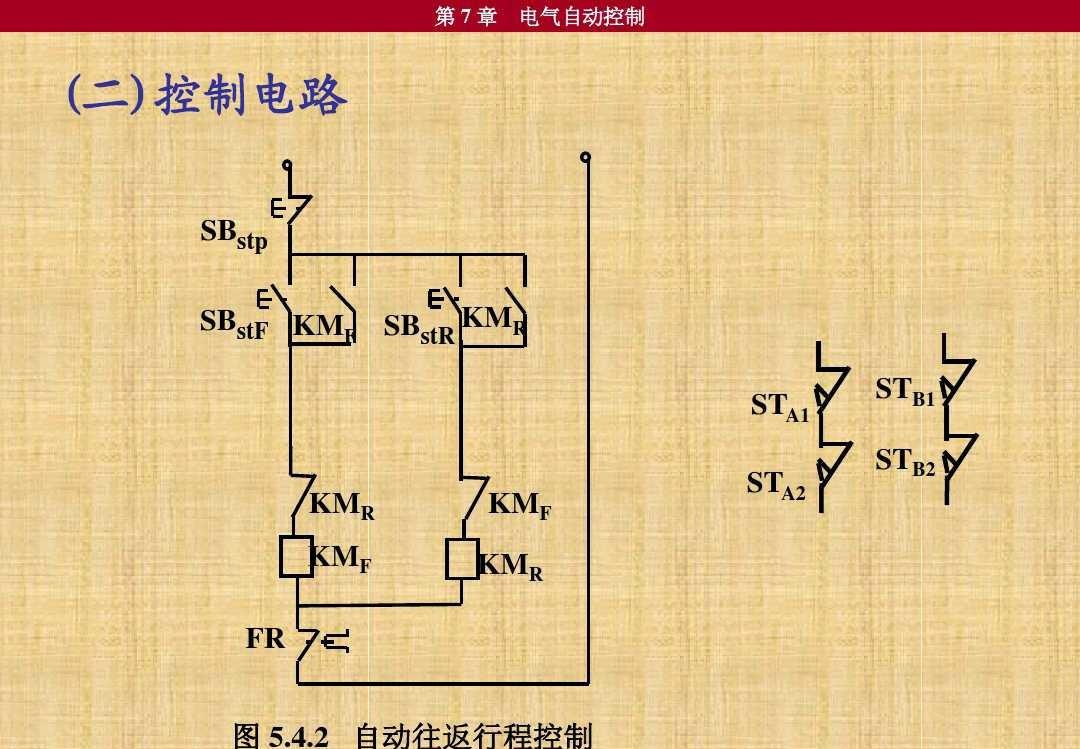

4，行程控制（自动往返电路）

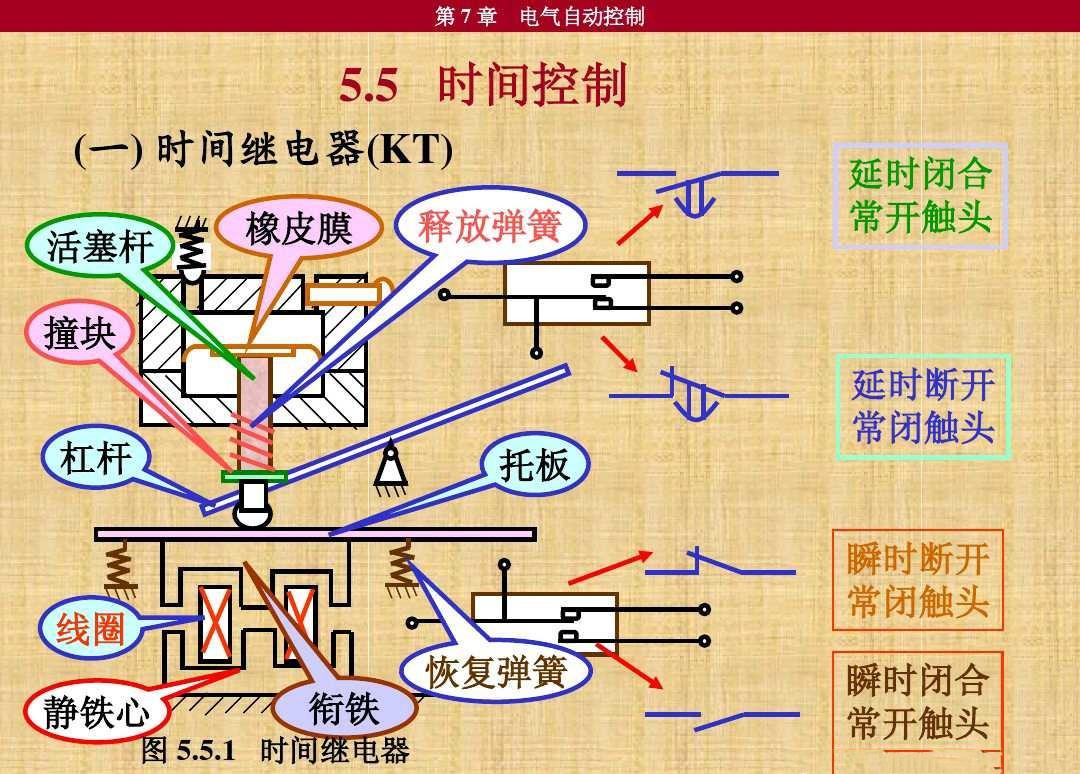

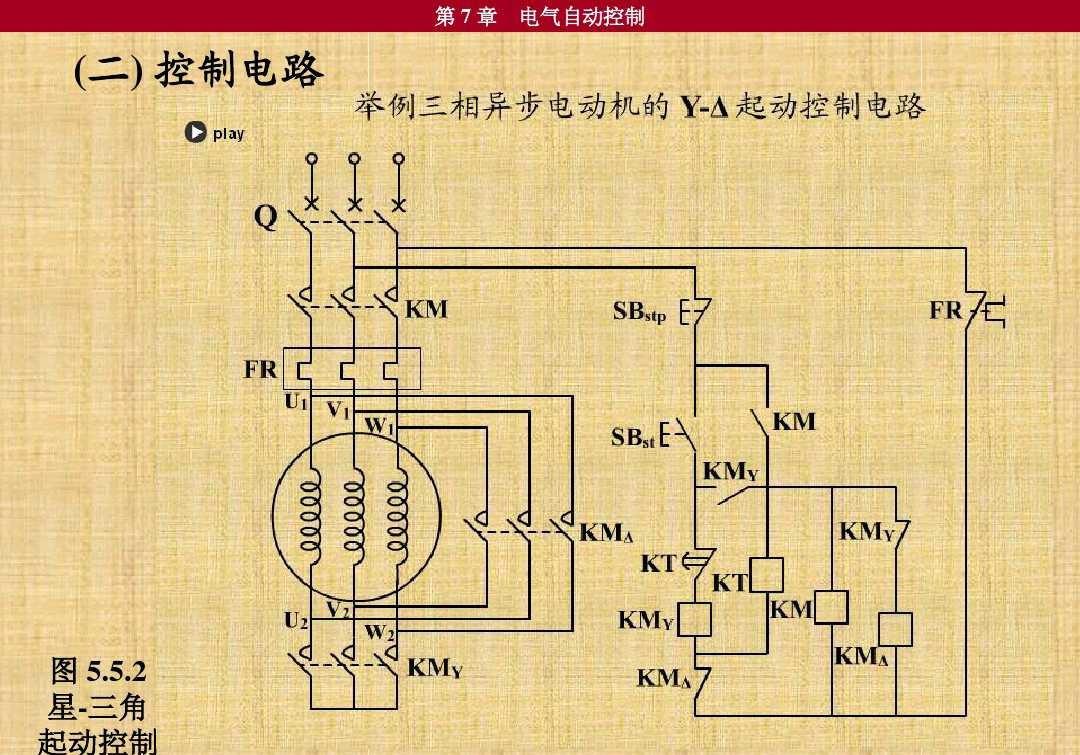

5，时间控制（星三角控制电路）

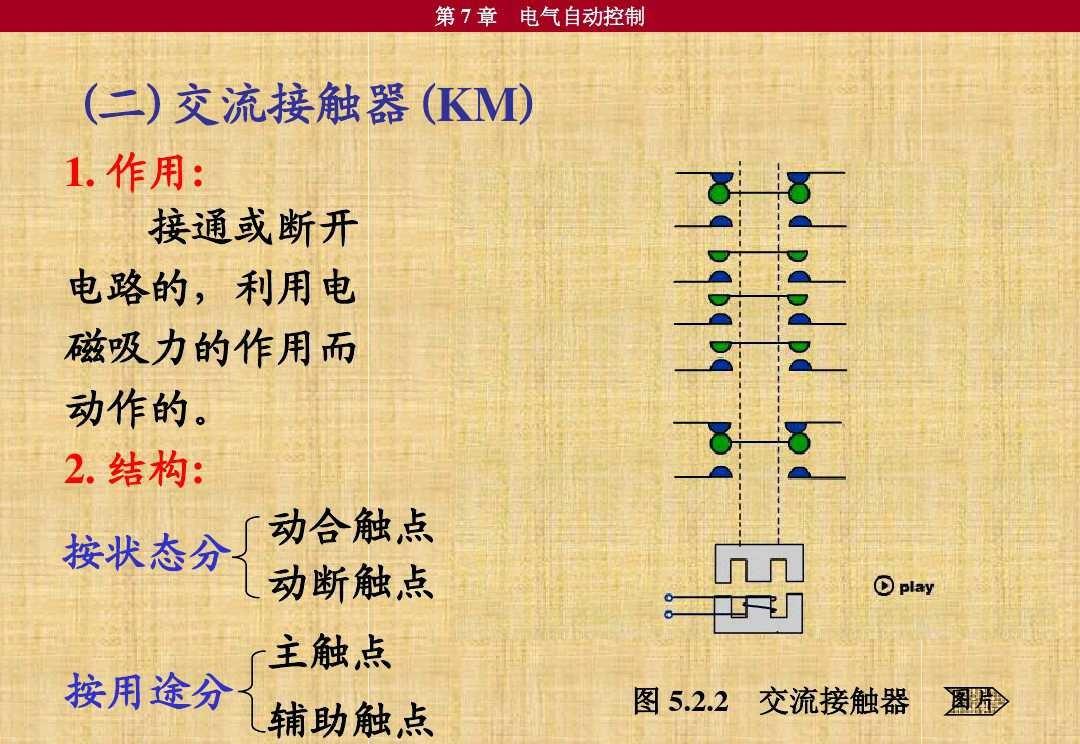

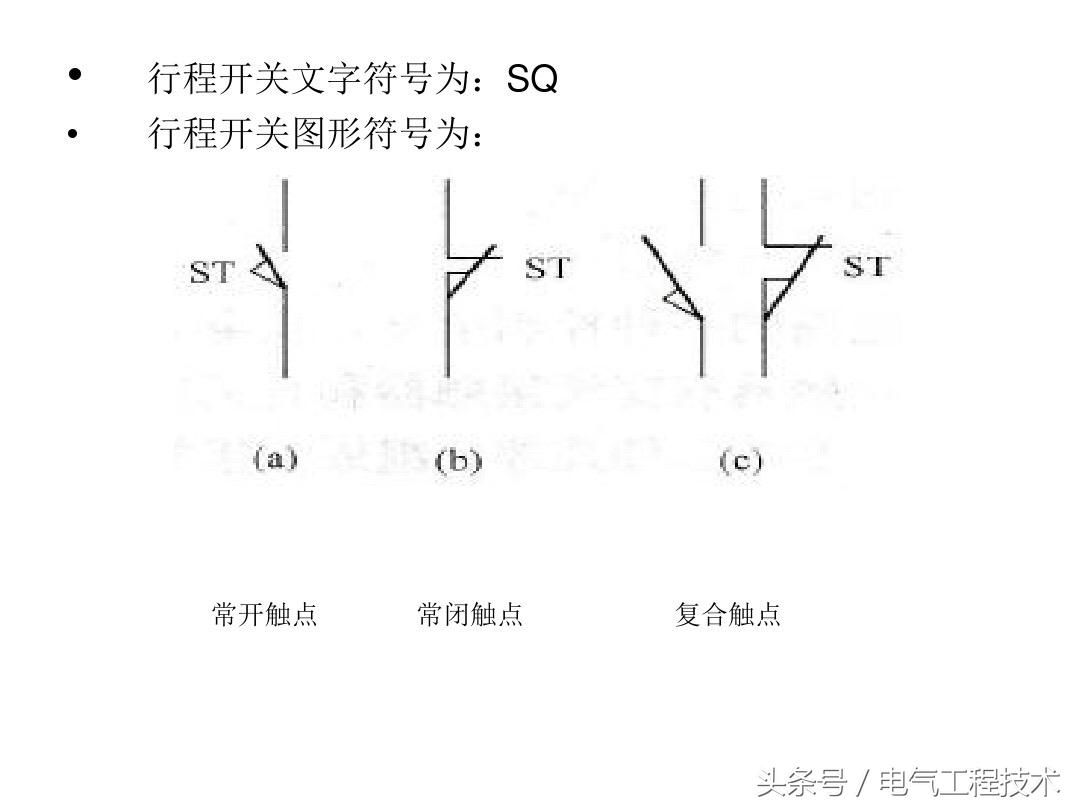

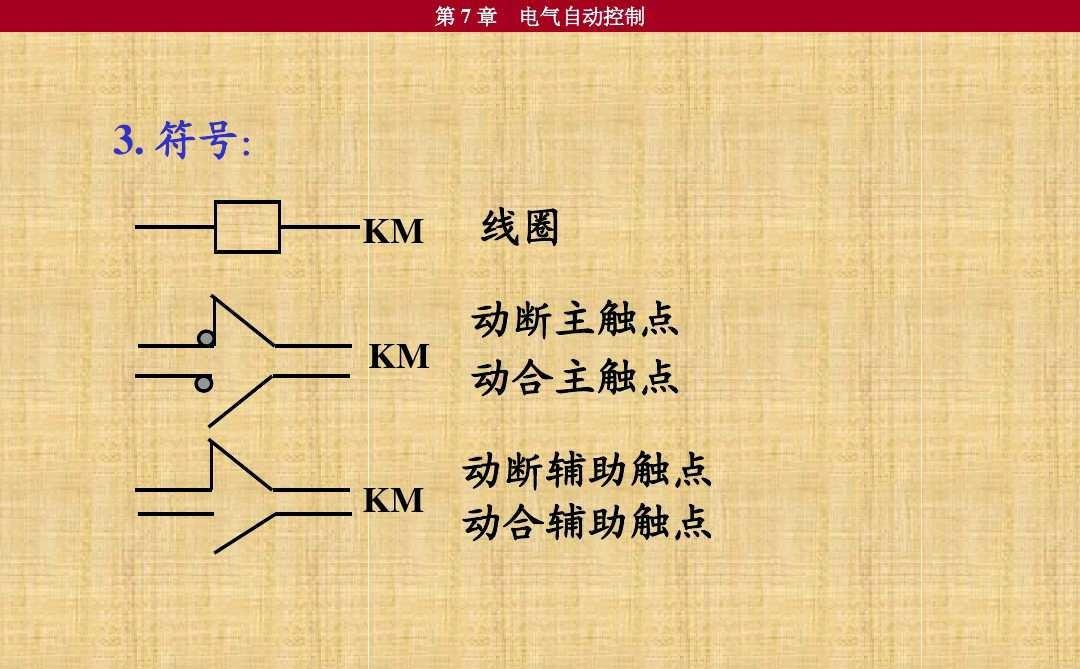

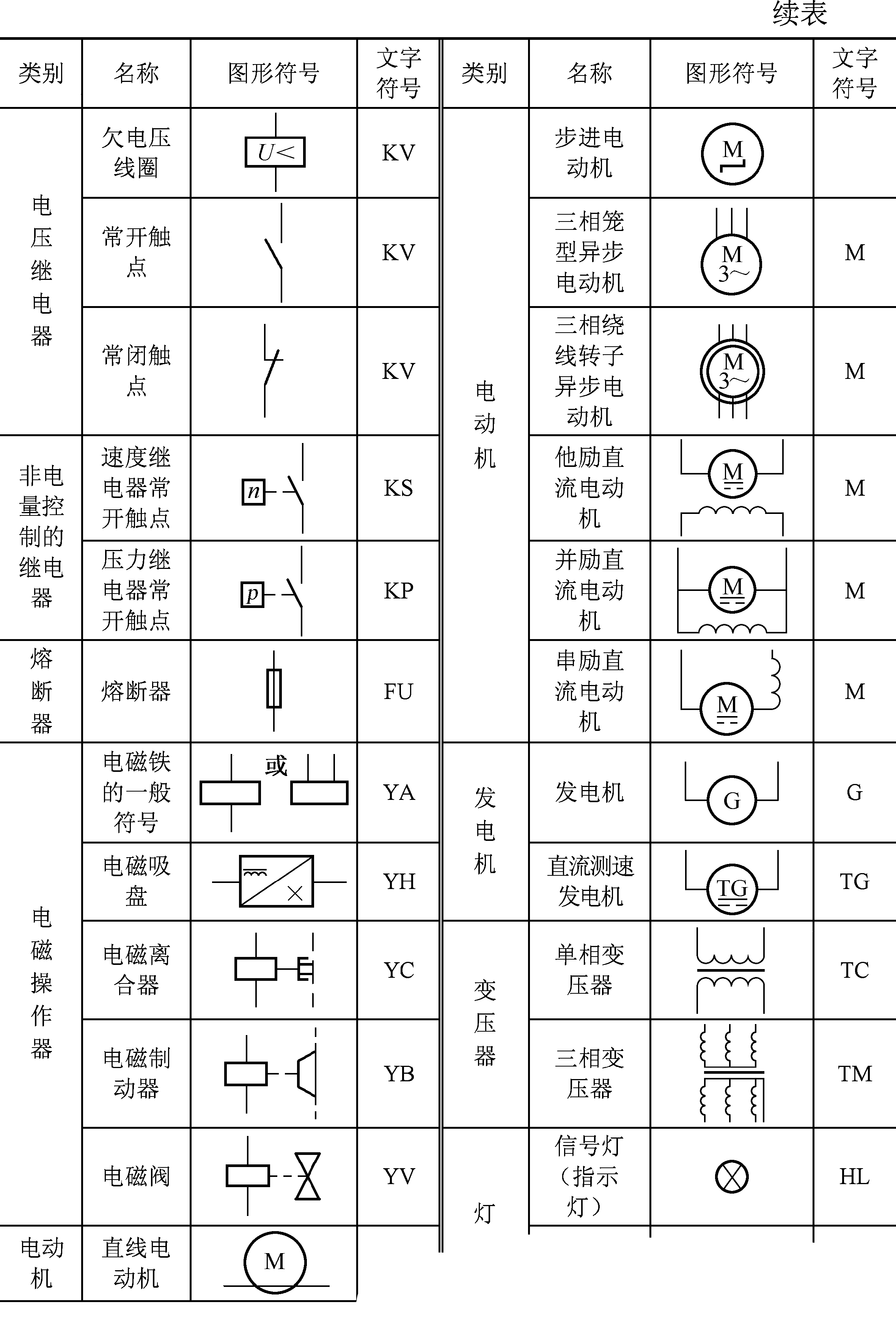

学习电气控制，首先要学会看电路图，这五个电路是电气控制里比较经典的案例，也是实际应用比较广泛的几个电路。很多新手朋友问我：怎么看电路图呢？今天俵哥谈几点技巧，首先我们要认识常见电气元件对应的字母符号和图形符号，同时还要了解这些电气元件的结构和工作原理。比如交流接触器，它的字母符号是KM，它的触点分为三部分：主触点、辅助触点、线圈，所以它的图形符号就有三种，同时我们要知道交流接触器线圈得电的时候，它的主触点和辅助触点同时动作，三组主触点闭合接通主回路，辅助常开触点闭合，辅助常闭触点断开。
先尝试着分析这5个入门电路，然后再慢慢地看一些复杂的电路，复杂的电路其实都是一些基础电路组合而成，原理一通百通。

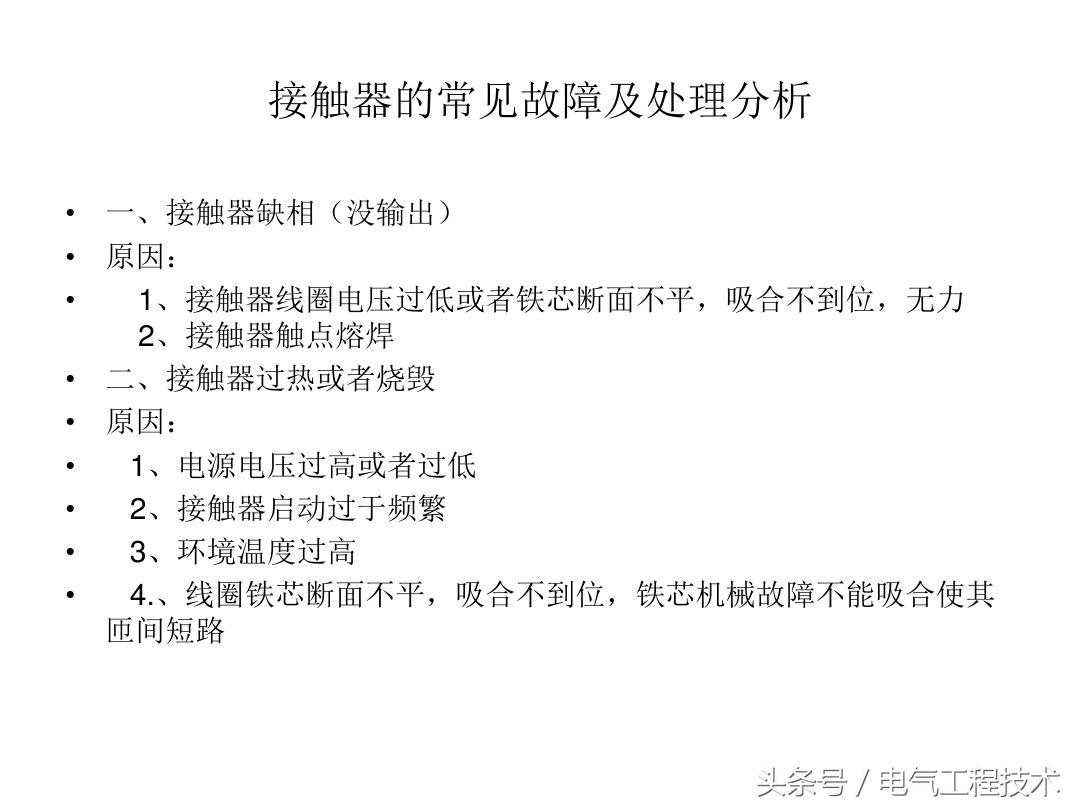

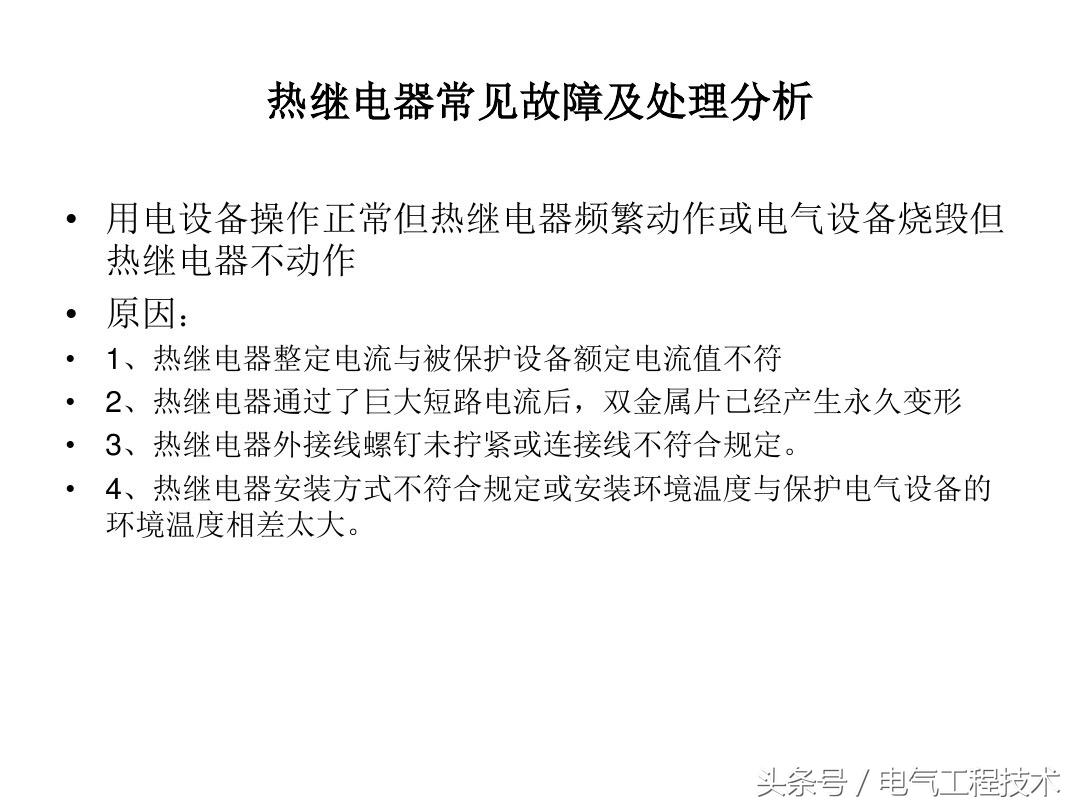

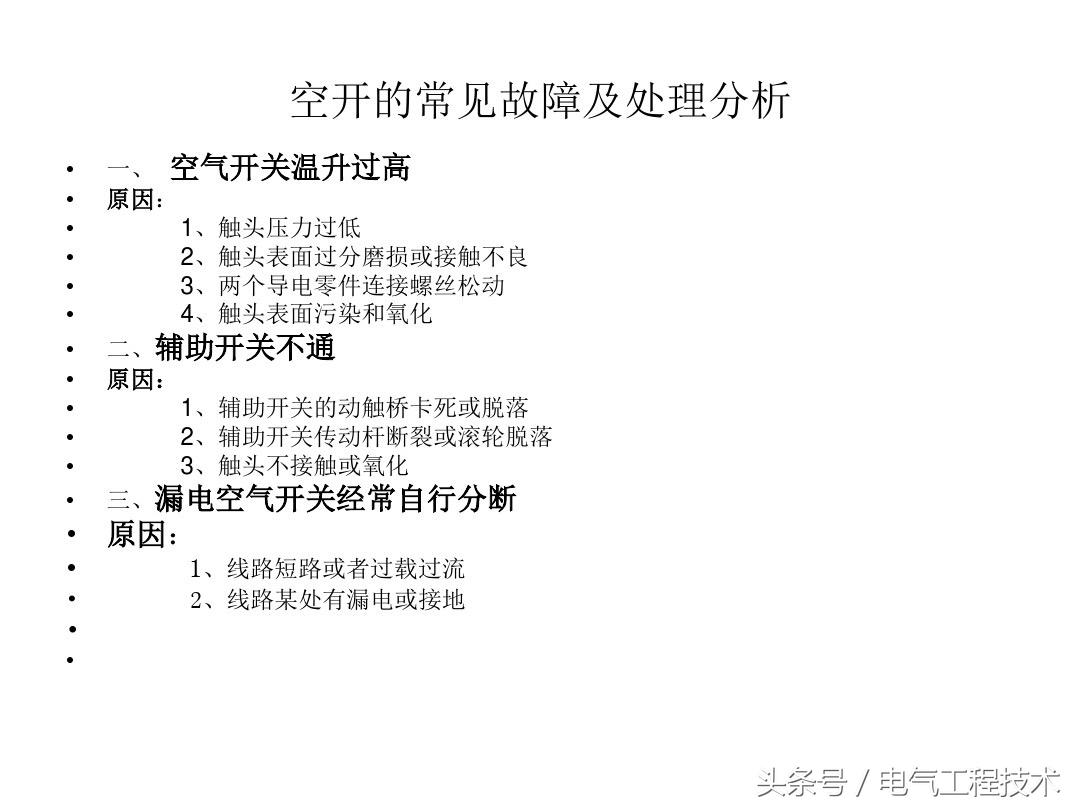

11种常用电气元件原理到故障详解，老电工：学会后电工就算入门了
提起电气控制电路的常用元器件，相信很多的电工师傅都能够说上一二，甚至可以说清相应的原理和接线，用途等等，这一点都不奇怪，都是电工基础知识，但是对于刚入门学习电工的师傅就不同了，面对多种多样的电气控制元器件，连最基础最常用的都分不清楚，更别提深入了解常用元器件的工作原理和使用方法了，这是普遍存在的现象。
那么学电工为什么要学电路元器件呢？一般而言，电路都是由常用的电路元器件构成的，相互组合，根据自身元器件的功能搭配来实现电路功能的，所以一般老电工带学徒工的话，在学习时候一般都会要求电工新手先把常用的电路元器件搞清楚，毕竟这是电工入门的基础，今天我们就重点来看看常用的电路元器件的功能参数和使用：
