【给排水电气】水电图纸图例大全，请收好！
来源：水电工论坛
如有侵权，请联系删除
建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。图例通常设计在【设计总说明】 ，也有部分图纸图例设计在平面图旁。建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏等。还有图例相对应的安装高度尺寸，比如开关插座的安装高度等，都可以在图例表里找到。
下面就给大家列出最常用的水电图纸图例：
电气图例：

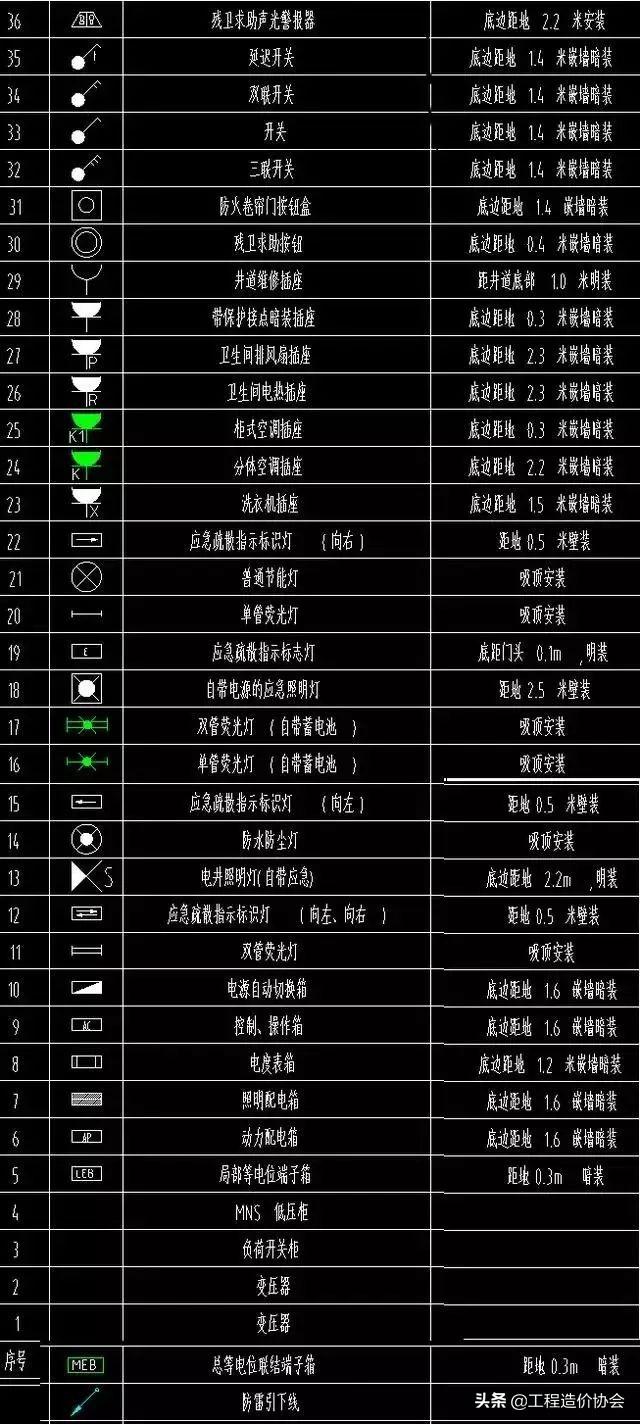

建筑电气图例
建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。上图中，左边图例，右边为相对应的安装高度。

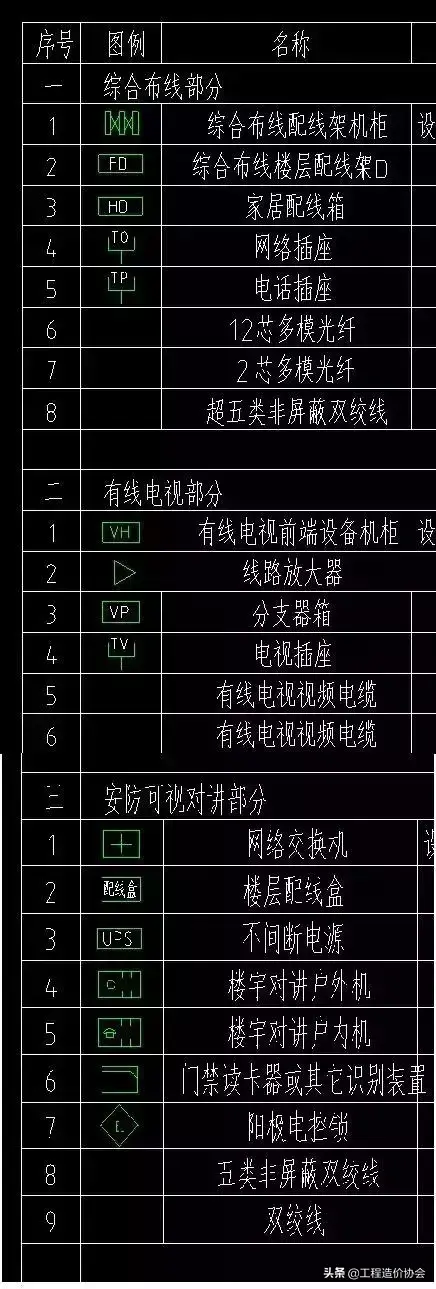

弱电图例
弱电图例

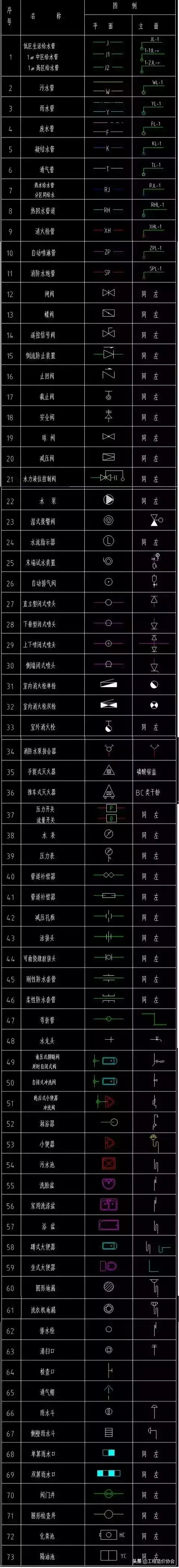

给排水图例
给排水图例

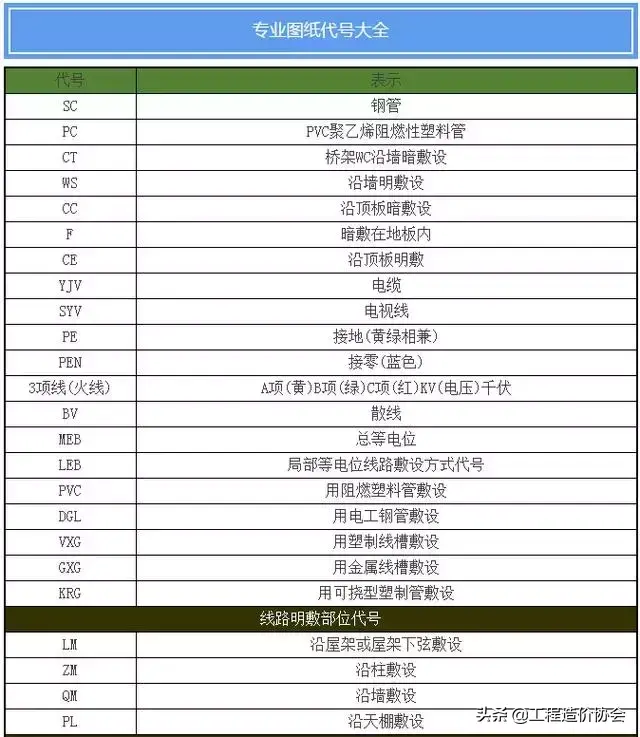

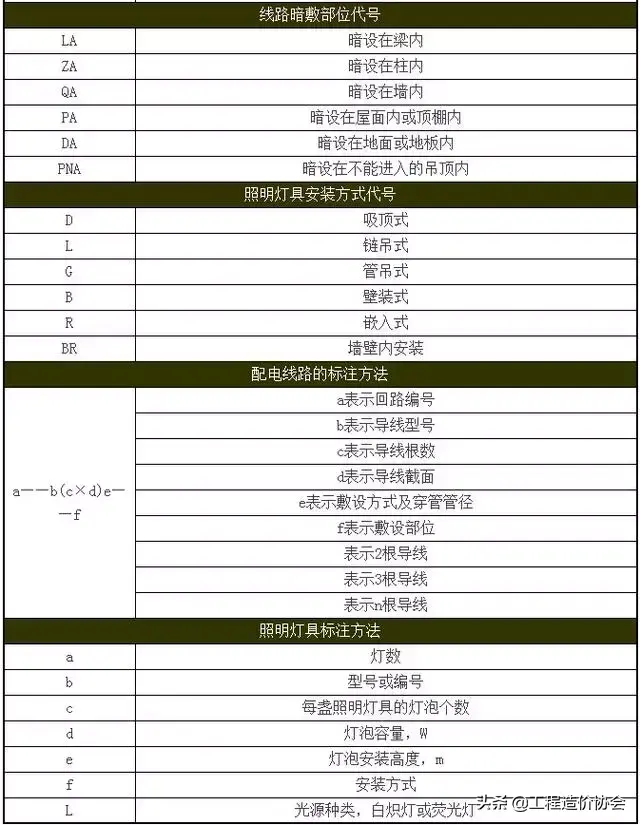

常用字母符号大全
建筑电气图纸上，如何分别配电箱是明装还是暗装？进来我教你
建筑电气图纸如何分别配电箱是明装还是暗装？其实这个解决这个问题并不带有什么技术含量，略懂图纸的人，稍微用点时间把图纸看一遍就能在图纸中找到配电箱是明装或者是暗装，以及配电箱的安装高度尺寸。
如果说你还不知道怎么看的话，那接下来就跟随水电工论坛的小编一起来学习怎么看吧！微信公众号：水电工论坛，关注我学习更多水电安装知识！
（图片不清晰可点击图片放大观看）

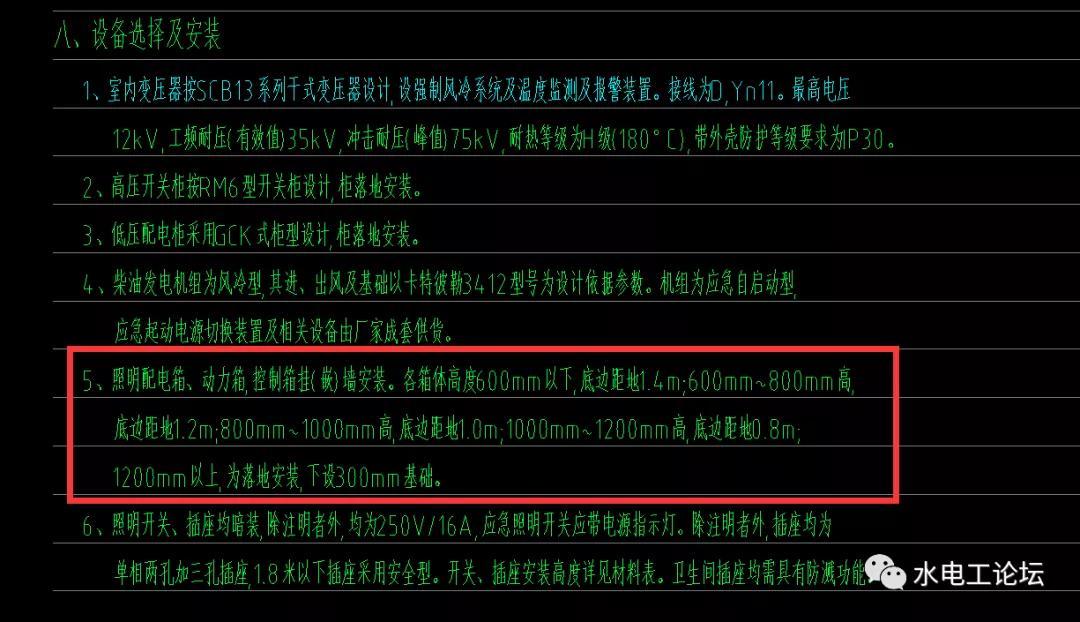

像以前跟大家说的那样，看图纸，先看设计说明。设计说明里大多数都是介绍安装方面的规范，以及安装要求。比如上图中关于各种电箱大小的安装高度，这也是涉及电箱安装方面的安装要求。
（图片不清晰可点击图片放大观看）

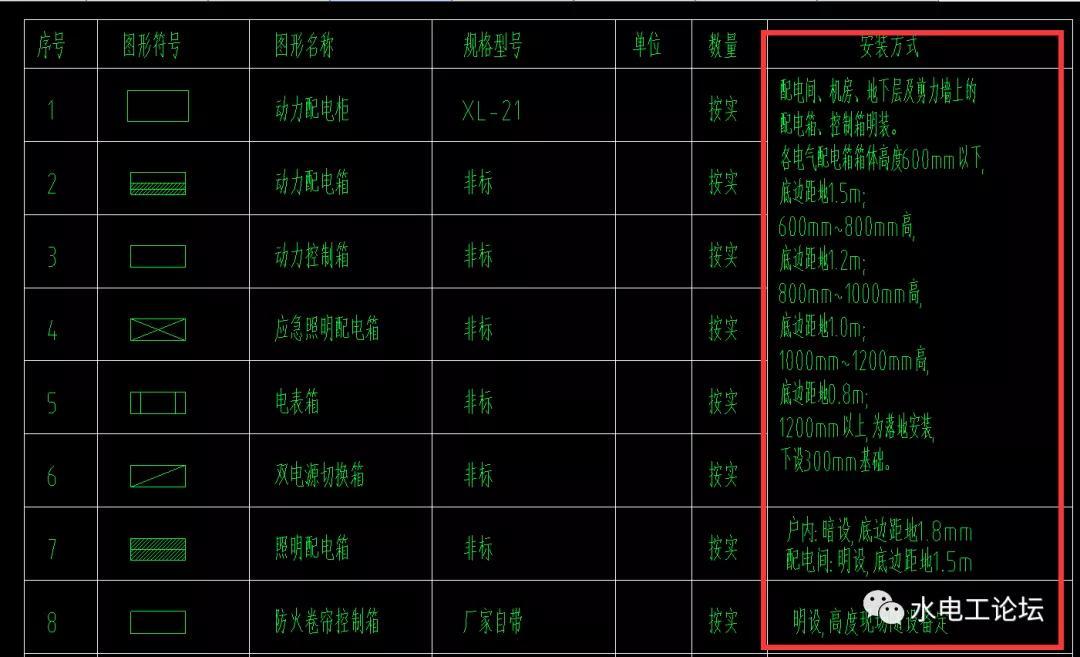

如果设计说明内并没有涉及配电箱是明装还是暗装的说明。那就找到图纸的图例，看图例的安装方式上是否有具体说明。上面图例中，就有明确标有各种大小箱体的安装高度以及明、暗装方式。
如果在图例上还找不到明、暗安装方式，那就需要平面图与系统图上找找了！
（图片不清晰可点击图片放大观看）

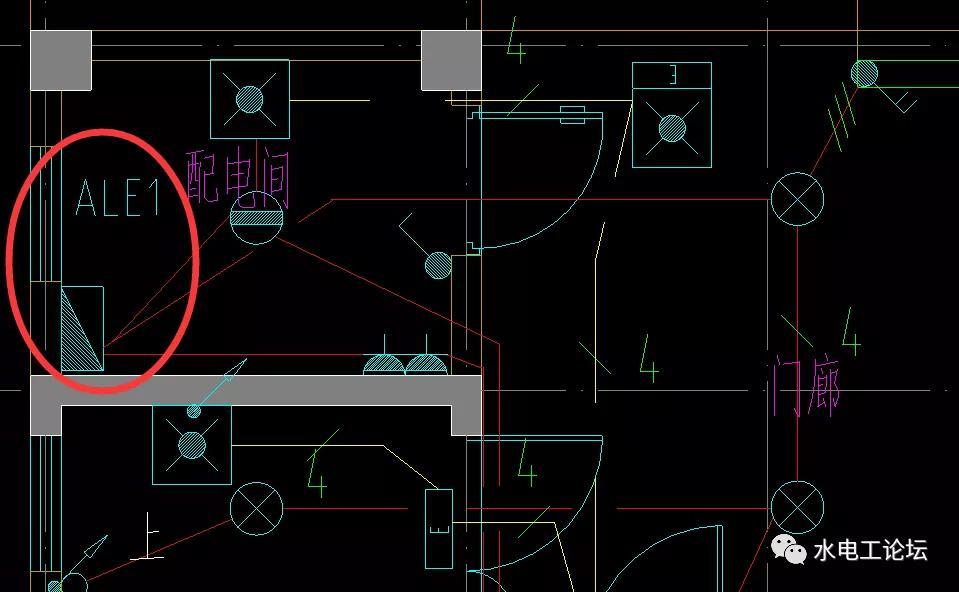

在平面图上记住你想查阅的配电箱箱号，如上图中的ALE1，就是配电箱箱号，记住箱号找到该电箱相对应的配电箱系统图！
（图片不清晰可点击图片放大观看）

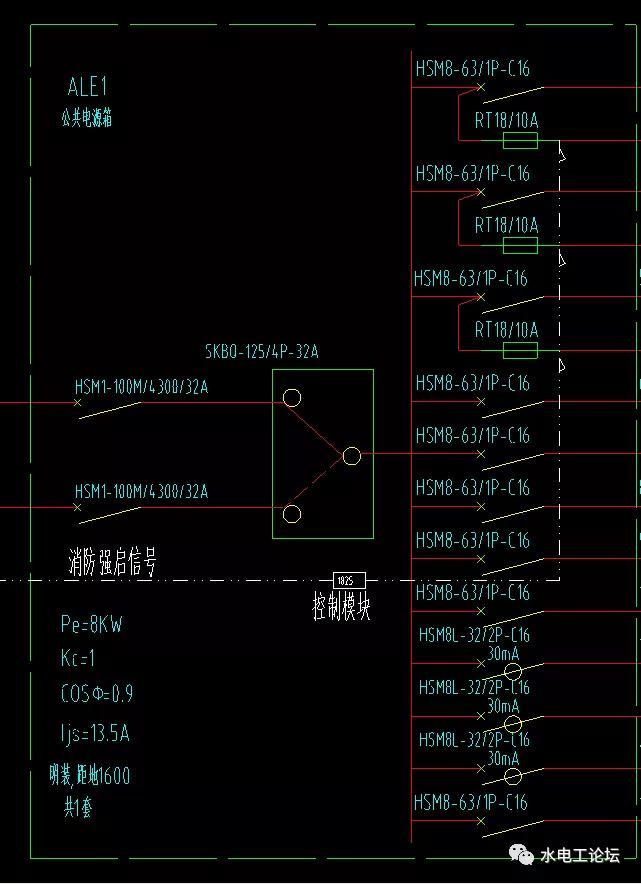

在系统图的左下角（有些在左上角），看看是否有关于配电箱的安装高度以及明、暗装的说明。当然，在系统图上并不一定会标有，那就只能是按照文章上面所说的方法来找找看配电箱的安装方式在哪。
有关于配电箱的安装方式就介绍到这里了，列举的几个方法只能靠大家逐一去找，不管最终在哪找到答案，我都建议大家认真看一遍设计说明，因为设计说明对于水电安装工程来说，真的非常重要，因为它涉及的不仅有安装方式，还有安装规范！
教程讲到这里就结束了，如果还有没明白的，可以留言，看到后会第一时间回复。如果你觉得该文章对你有帮助的话，那就点个赞，帮忙分享出去吧！
谢谢！！！
