电路图中一般分为主回路和控制回路两大部分。
主回路是从电源到电动机的接线，负载大，所以通较大电流。
控制回路是控制主回路通断动作的电路，当然还包括信号指示电路、保护电路部分，它的负载只是电器元件的线圈和指示灯灯，比较小，所以通较小电流。
一般习惯规定主回路画在左侧或上侧，控制回路画在右侧或下侧。
图1
如图1中，左侧红色部分是主回路，右侧绿色部分为控制回路。
电路图中各电器元件的触点都按没有通电或不受外力作用（比如按钮，不按下时）时的状态画出。
电路图中电机及各电器元件不画实际的外形图，而采用统一规定的国际图形符号和文字符号画出。比如：一般情况下，接触器文字符号为KM，按钮为SB，中间继电器为KA。
电路图中同一电器的不同部件可以不画在一起，按其作用画在电路中不同位置，但同一个电器元件的各个部件，要标以相同的文字符号。比如：接触器线圈在电路图中文字符号为KM，那么这个接触器的主触点和辅助触点也要标为KM。
图2
如图2中，比如正转接触器KM1，主回路中主触点标示为KM1，控制回路中此接触器线圈、辅助触点也同样标KM1，当然，一个接触器有若干辅助触点，为了区分明显，可以加上后缀，比如：KM1-1、KM1-2。也可以不加后缀。
电路图中，各个电器元件的触点，一般规定为"上开下闭"或者"左开右闭"。
电路图中线路交叉时，如果交叉的线路连接，要用小黑圆点表示，如果没有小黑点，则表示交叉的线路不连接。
图3
图3中，电器元件常开触点，一般规定朝上画。常闭触点朝下画。交叉的线路，带小黑点，标示线路是连接的，如果没有小黑点，表示交叉的线路并不联通。
电工新手必备的12个原理图，俵哥教你快速的看懂电气原理图
朋友们大家好我是大俵哥，最近很多朋友咨询我，问我怎么能快速的看懂电气原理图。说实话，电气控制这块，入门其实不难，精通比较难。如果方法不得当，学起来会很费力，今天俵哥就分享一些技巧，希望能帮到大家。
第一步：基础要打牢
学电气控制的第一步不是看图，也不是接线，而是先认识常见的电气元件。知道什么是交流接触器，什么是中间继电器，什么是时间继电器。什么是自复位按钮开关、转换开关，什么是倒顺开关、限位开关等，熟练掌握它们的工作原理和结构。

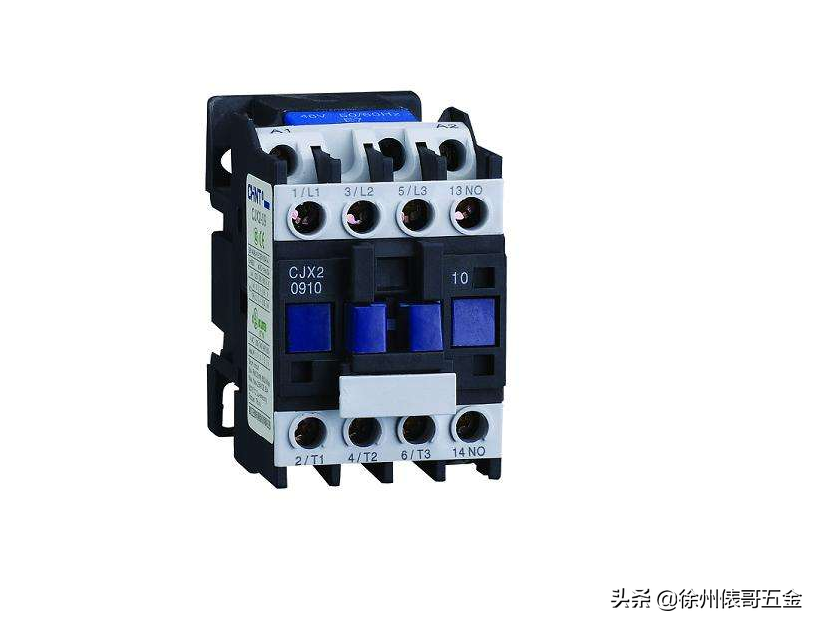

交流接触器
第二步：认识常见的电气字母符号
认识了常见的电气元件，我们就要开始记它们的字母符号。有的朋友问过我“俵哥，字母符号那么多，我咋记得完？”，说实话，我也记不完。我们只需要记常见的一些就可以，然后打印一份电气字母符号一览表备用，碰到不认识的符号就查一下，时间长了记得也就多了，这是一个积累的过程。
字母符号
第三步：认识常见的电气图形符号
知道了什么是KM，什么是KA，什么是SB等等。接下来就要认识图形符号，熟练掌握常见的一些电气元件在电路图中的图形符号。比如交流接触器KM，它分为三部分：主触点、辅助触点、线圈。主触点会出现在主回路里面，辅助触点和线圈会出现在控制回路里，所以交流接触器的图形符号就有三部分。
图形符号
第四步：试着看一些基础的电气原理图

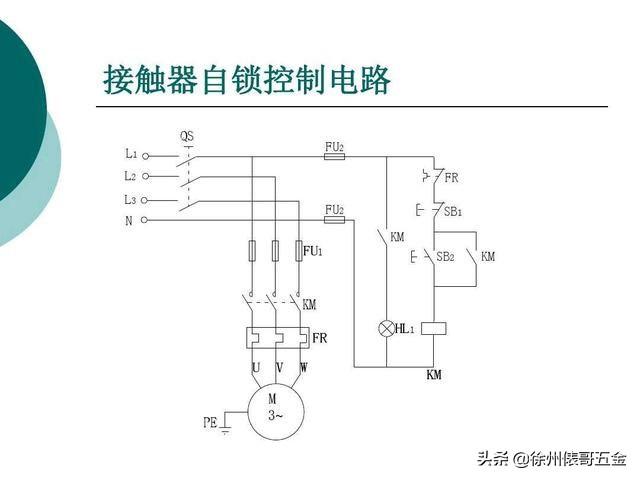

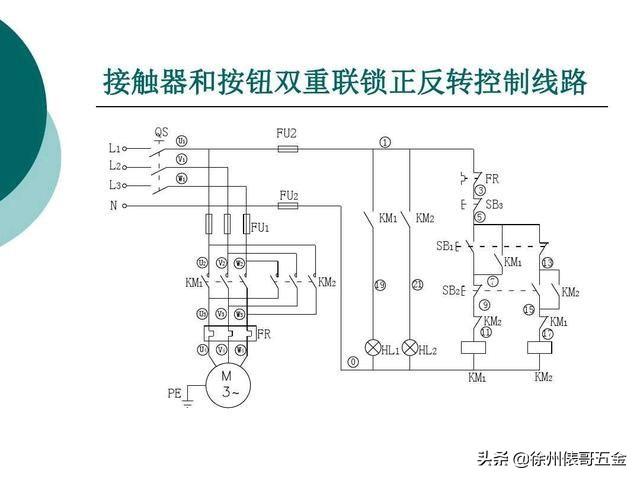

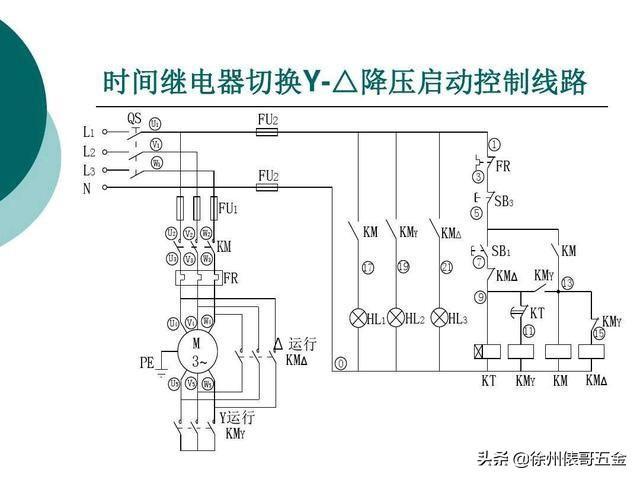

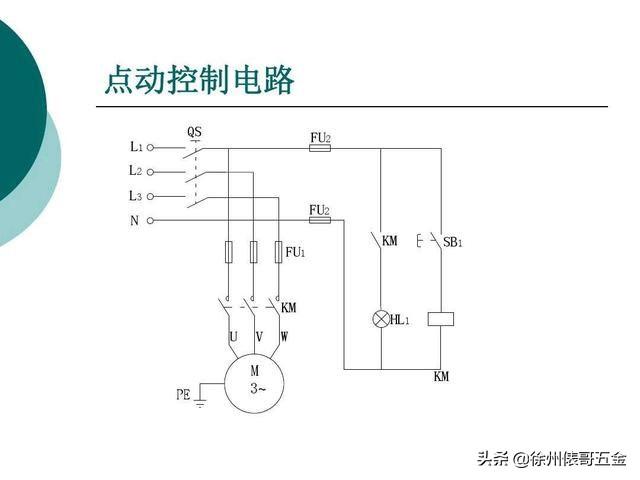

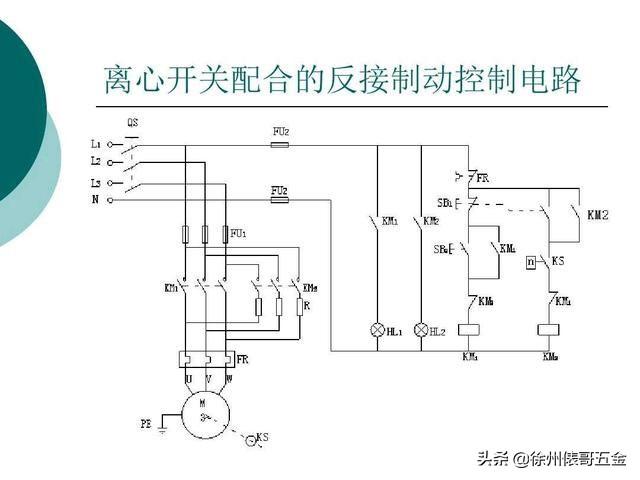

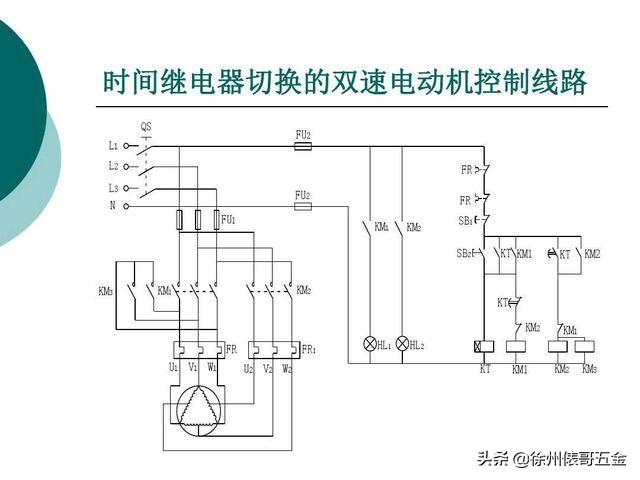

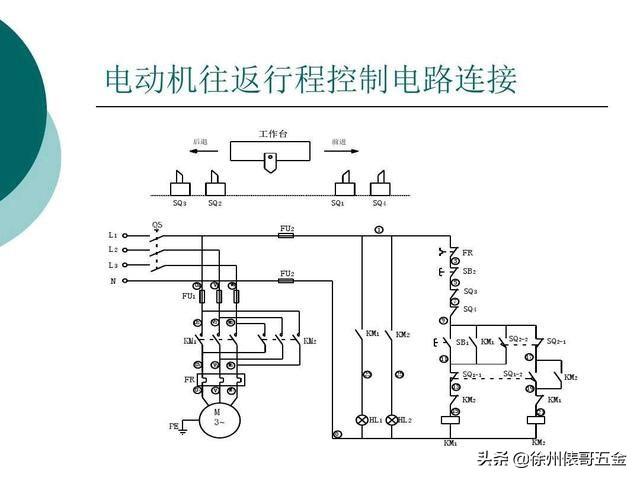

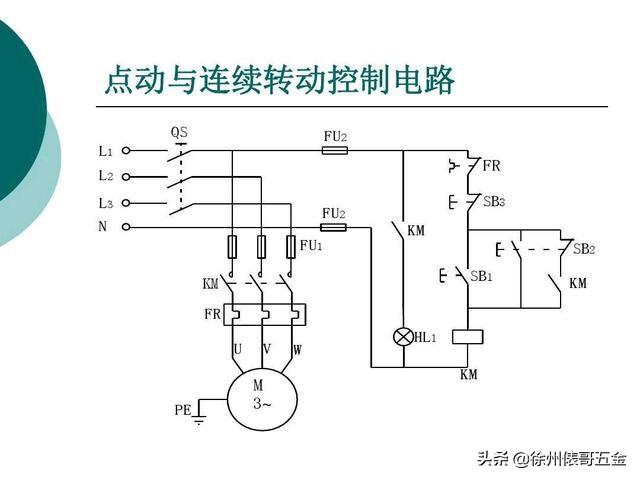

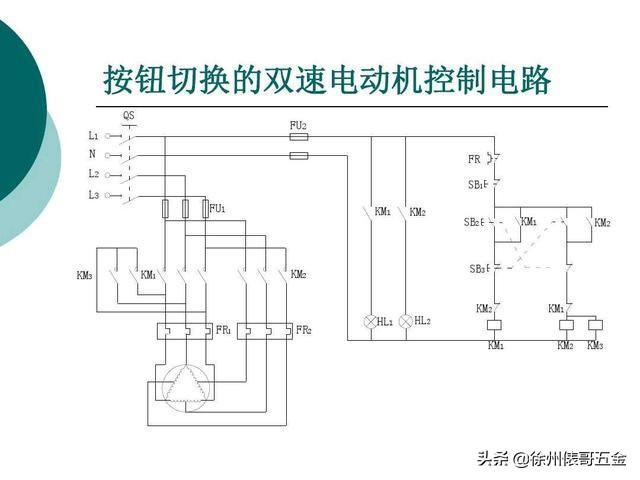

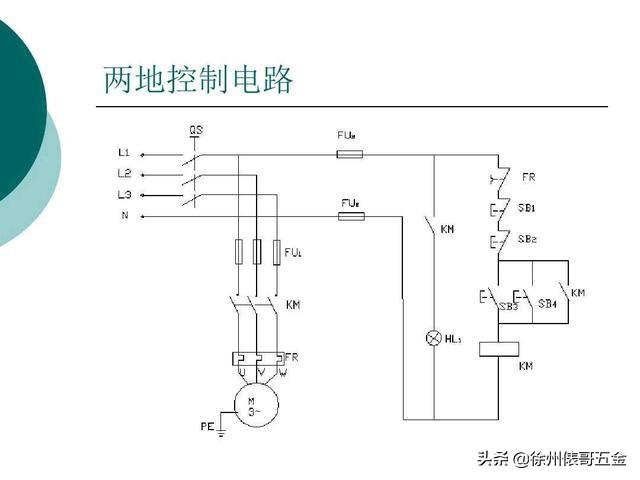

先找一些基础的看，比如：点动、自锁、互锁、异地控、顺启启动等等，自己学着分析，从简单电路到复杂控制，一步步深入，这也是一个积累的过程。当熟练掌握以后，基本上再复杂的电路，也能通过分解的形式推理出工作原理，然后就是自己设计电路。学会了看电路图也就入门了，需要接什么电路，你只需要搞到对应的电气原理图，自己照着原理图就能把实物电路接出来。见的电路多了，你也就成老师傅了，俵哥顺便分享一些常见的电气控制原理图，希望需要的朋友认真学习。
