电子工程师与维修人员的静态工作点选择及调试全攻略（实操落地+行业适配）

一、核心写作目标

撰写一篇兼顾新手入门与专业需求、杜绝同质化的电子元器件检测实操指南，以“实操落地、行业适配”为核心，清晰、细致地讲解静态工作点的选择方法与检测技巧，帮助电子维修人员、企业质检从业者、电子爱好者快速掌握静态工作点判断与调试技能，独立完成电路故障排查，同时规避调试过程中的安全风险和常见误区。

引言：为什么静态工作点决定了你的电路能不能“站得住”

电子工程师老张接过一块送修工控板——工业变频器控制板，客户反映输出波形畸变、电机运行抖动。他用万用表量了第一级放大管三极管的Vce，发现只有0.8V，结合理论分析，判断静态工作点进入了饱和区。调整分压电阻后，Vce恢复到约6V（电源12V的一半），波形恢复正常，故障排除。这一过程的核心，就是测量静态工作点好坏——在无输入信号状态下，确认晶体管各极直流电压和电流是否合理，从而判断电路能否正常工作。

静态工作点（Quiescent Point，简称Q点）是指当放大电路处于静态时——即无交流输入信号时——电路所处的直流工作状态，包括集电极电流ICQ和集电极-发射极电压VCEQ等参数，在晶体管输出特性曲线上表现为一个确定的点-。简单来说，它就是晶体管在没有信号时的“休息位置”。如果把晶体管比作一个运动员，静态工作点就是他的“预备姿势”——站得太低，起跑无力（截止失真）；站得太高，容易摔倒（饱和失真）；只有站在合适的位置，才能全力冲刺-。

无论你是刚接触电子维修的新手，还是负责生产线质检的专业工程师，掌握静态工作点检测方法都是电子电路故障排查中绕不开的核心技能。本文从基础到进阶，分层次详解静态工作点的选择原则、检测方法与调试技巧，涵盖万用表检测、示波器验证、负反馈稳定等核心内容，帮助不同基础的从业者快速掌握静态工作点好坏判断技巧。

二、前置准备

1. 静态工作点检测核心工具介绍（基础款+专业款）

基础款（新手必备）：

• 数字万用表（DMM） ：必备仪器。建议选择带有直流电压（DCV）和直流电流（DCA）档位的基本型号，价格在百元左右即可满足静态工作点测量的基础需求。测量前务必确认表笔插入正确插孔、档位选择准确。

• 直流稳压电源：用于为被测电路提供稳定的VCC电压，避免因电源波动造成误判。新手建议选择带限流功能的型号，可在短路时保护被测电路和仪器。

• 测试线夹/鳄鱼夹：便于将表笔固定在测量点上，避免手持表笔时晃动导致短路，特别是在测量高压电路时尤为重要。

专业款（适配批量/高精度检测场景）：

• 数字示波器：配合万用表使用，可直观观察静态工作点设置不当导致的波形失真形态（饱和失真表现为负半周削底，截止失真表现为正半周缩顶）-。建议选择双通道及以上、带宽100MHz以上的型号。

• 可调电阻箱/电位器：用于在调试过程中替换分压偏置电阻，快速调整静态工作点。专业质检场景中，可搭配LCR电桥同时测量电路参数。

• 高精度源表（SMU） ：适配工厂流水线批量检测场景，可同时输出直流电压并精确测量电流，测量精度可达0.1%以内，适合需要高精度验证的研发和质检环节-。

2. 静态工作点检测安全注意事项（电子工程师/维修人员必读）

⚠️ 重中之重——安全第一

1. 断电操作原则：在进行电阻、通路等被动测量前，必须切断被测设备电源，并确认电路中所有电容已放电完毕，特别是电源滤波电容，残留电荷可能造成电击或损坏万用表-。

2. 测量顺序规范：接通电源后测量静态电压时，应先将万用表档位置于合适的直流电压档（通常建议从最高档位开始向下调整），红黑表笔确认无误后再通电测量，避免带电插拔表笔造成短路。

3. 防短路措施：在狭小电路板上测量时，使用鳄鱼夹替代手持表笔，或在表笔尖端套上绝缘套，仅露出尖端金属部分，防止相邻引脚意外短路。测量过程中保持双手干燥、地面绝缘。

4. 仪器接地检查：使用示波器测量时，确认示波器探头地线夹连接到电路的公共地（GND），切勿夹到非地电位点，否则可能烧毁示波器或被测电路-。建议在高压电路中使用差分探头。

5. 散热与通风：测量大功率放大电路的静态工作点时，晶体管可能发热显著，避免长时间通电，必要时加装散热器并在通风环境下操作。

3. 静态工作点基础认知（适配精准检测）

静态工作点由电路的直流偏置电路决定，主要包括四个参数：基极电流IBQ、集电极电流ICQ、基极-发射极电压VBEQ（硅管约0.6-0.7V，锗管约0.2-0.3V）、集电极-发射极电压VCEQ--。

在NPN型共射放大电路中，典型经验法则：让VCEQ ≈ VCC / 2（即静态时集电极电压约为电源电压的一半），同时满足RC ≈ 10 × RE（集电极电阻约为发射极电阻的10倍），可使静态工作点大致落在直流负载线的中央位置，获得最大的不失真输出摆幅-。这是判断静态工作点选择是否合适的快速参考标准。

三、核心检测方法

1. 静态工作点基础检测法（不通电快速初筛）

适用于：通电前安全检查、批量初筛

该方法在切断电源的条件下进行，无需复杂仪器，适用于通电前的安全性检查和批量初筛。

操作步骤：

1. 目视检查：检查PCB板上相关电阻（偏置电阻Rb1、Rb2、Rc、Re）是否有烧焦、裂纹、引脚虚焊等明显损坏迹象。特别注意分压偏置电阻——它们变值或开路是静态工作点异常的常见原因-。

2. 电阻挡测量：将万用表置于电阻挡（Ω档），测量关键偏置电阻的阻值是否与标称值相符。如一个标称100kΩ的Rb1测量值显示为兆欧级或无穷大，说明电阻开路，会导致基极偏置电压异常。

3. 二极管挡测PN结：用万用表二极管挡测量晶体管的BE结和BC结是否正常导通（硅管正向压降约0.5-0.7V）。若任一结短路或开路，说明晶体管已损坏，静态工作点必然异常。

注意：本方法无法确认静态工作点的具体数值，仅用于排除明显硬件故障，为通电测量做准备。

2. 万用表检测静态工作点方法（新手重点掌握）

适用于：日常维修、现场快速诊断

万用表是最常用、最实用的静态工作点检测工具。测量必须在输入信号接地（ui=0）的条件下进行-。

模块一：电压测量法（推荐新手优先使用）

电压测量法不需要断开电路，操作安全，是最推荐新手使用的方法。

第一步——测量VCC：用万用表直流电压档测量电路供电电压，确认电压值符合电路设计要求（如12V电路实测应在11.5-12.5V范围内）。电源电压异常会直接影响静态工作点-。

第二步——测量VE（发射极对地电压） ：将万用表红表笔接晶体管发射极（E极），黑表笔接电路地（GND），记录电压值VE。对于NPN硅管，VE通常在1-3V之间（取决于RE阻值和ICQ）。

第三步——测量VB（基极对地电压） ：红表笔接基极（B极），黑表笔接地，记录VB。在正常工作的NPN硅管放大电路中，VB ≈ VE + 0.6V（BE结压降）-。若VB与VE之差明显偏离0.6-0.7V，说明偏置电路可能存在问题。

第四步——测量VC（集电极对地电压） ：红表笔接集电极（C极），黑表笔接地，记录VC。VCE = VC - VE。

第五步——计算VCE并判断：VCE = VC - VE。判断标准：

• VCE ≈ VCC / 2：静态工作点设置合适，处于放大区中央

• VCE < VCC / 3（且VC明显偏低）：静态工作点偏高，可能进入饱和区

• VCE > 2VCC / 3（且VC接近VCC）：静态工作点偏低，可能进入截止区

第六步——计算ICQ（集电极静态电流） ：ICQ = (VCC - VC) / RC，或将万用表串入集电极回路直接测量（需要断开电路，操作复杂，新手不推荐）。

结果判断：以VCC=12V的NPN共射放大电路为例：

• 正常范围：VCE ≈ 4-8V，VC ≈ 5-9V，VE ≈ 1-3V

• 饱和倾向：VCE < 3V，VC < 4V → 减小Rb或增加Re

• 截止倾向：VCE > 9V，VC > 10V → 增大Rb或减小Re

• 晶体管损坏：VCE接近0V或接近VCC但VB/VE测量异常

模块二：电流测量法（进阶验证）

第一步：断开集电极回路（找到集电极电阻RC与晶体管C极之间的连接点，焊开或挑起C极引脚）。

第二步：将万用表置于直流电流档（mA档，根据预估ICQ选择合适量程），红表笔接RC端，黑表笔接晶体管C极，使万用表串联在集电极回路中-。

第三步：通电后读取ICQ值。对于小信号放大电路，ICQ通常在0.5-5mA范围内；对于功率放大电路，ICQ可能达到几十甚至几百毫安。

第四步：断开电源，拆下万用表，恢复电路连接。

注意：电流测量法需要断开电路，操作复杂且容易损坏电路板铜箔，一般不作为常规检测手段，仅在电压测量结果异常且需要精确定量分析时使用。

3. 示波器+信号发生器验证静态工作点（进阶精准检测）

适用于：专业调试、研发验证、波形失真分析

示波器不仅能测量静态电压，更能通过观察输出波形形态直观判断静态工作点的设置是否合适——这是万用表无法替代的。

操作步骤：

第一步——静态工作点粗调：先用万用表按前述方法测量VCE和VE，调整偏置电阻（通常是基极分压电阻Rb1或Rb2），使VCE ≈ VCC/2。

第二步——输入小信号：将信号发生器输出端接入放大电路输入端（通常通过耦合电容），设置信号发生器输出为小幅度正弦波（例如20mVpp，1kHz），确保信号幅值足够小，避免在静态工作点未精确调好前就进入饱和或截止区-。

第三步——连接示波器：示波器CH1接输入端监测输入信号波形，CH2接输出端监测输出信号波形（共射放大电路输出端通常在集电极C极）。确保示波器地线夹正确连接到电路公共地。

第四步——观察波形并判断失真：在示波器上同时观察输入波形（CH1）和输出波形（CH2），逐渐增大输入信号幅值，观察输出波形变化：

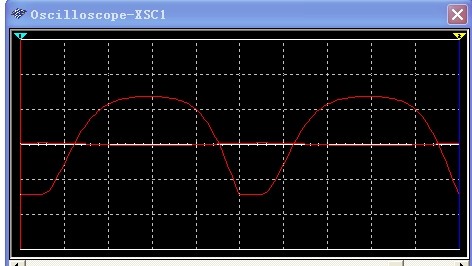

• 饱和失真（Q点偏高） ：输出波形负半周被削平（NPN管），说明静态工作点靠近饱和区--

• 截止失真（Q点偏低） ：输出波形正半周被削平（NPN管），说明静态工作点靠近截止区-

• 输出波形同时上下削顶：输入信号过大，超出放大器的动态范围，并非静态工作点问题，需要减小输入信号幅值

第五步——精调静态工作点：根据失真类型调整偏置电阻。NPN共射电路中，减小Rb可提高基极偏置电压和ICQ，使Q点向上移动（解决截止失真）；增大Rb可降低Q点（解决饱和失真）。反复调整，直至输入信号在所需幅值范围内时输出波形对称无失真。

四、补充模块

1. 不同类型晶体管的静态工作点检测重点

小信号晶体管（如9013、9014、2N3904等） ：

• ICQ通常在0.5-5mA范围内

• 检测重点：VCE约为VCC的一半，波形对称性

• 常见应用：前置放大器、音频前级、传感器信号调理电路

功率晶体管（如TIP41、2N3055等） ：

• ICQ可达数百mA甚至数A，检测时必须关注晶体管温度——过热说明静态电流过大，可能导致热失控-

• 检测重点：ICQ需严格符合设计要求，建议使用带限流的直流电源供电，测量时间控制在10秒以内

• 常见应用：音频功放输出级、电机驱动、开关电源

场效应管（MOSFET/JFET） ：

• 检测方法与BJT不同，主要测量VGS（栅-源电压）和ID（漏极电流）

• 检测重点：确认MOSFET工作在饱和区（VDS > VGS - Vth），JFET工作在夹断区（VGS为负偏置）-

• 常见应用：高输入阻抗前置放大、模拟开关、电源管理

2. 静态工作点检测常见误区（避坑指南）

误区1：不将输入端接地就直接测量静态电压

• ❌ 错误做法：电路输入端悬空或接入信号源时测量VCE

• ✅ 正确做法：测量静态工作点前，必须将放大器输入端对地短接，确保ui=0-

误区2：忽略万用表内阻对测量结果的影响

• ❌ 错误做法：用低内阻万用表直接并联在基极-发射极两端测量VBE

• ✅ 正确做法：测量UB时通过测量VB和VE间接计算UBE = VB - VE，可避免万用表内阻引入的测量误差-

误区3：仅凭VCE判断静态工作点是否合适

• ❌ 错误做法：VCE ≈ VCC/2就认为静态工作点完美，不加验证

• ✅ 正确做法：VCE ≈ VCC/2只是必要而非充分条件，建议用示波器加小信号验证波形对称性，或同时测量VE和VB确认偏置电路正常工作

误区4：忽视温度对静态工作点的影响（温漂）

• ❌ 错误做法：刚通电就测量静态工作点，或在电路未达到热稳定前记录数据

• ✅ 正确做法：测量前让电路预热5-10分钟（功率电路需要更长时间），待温度稳定后再测量-

误区5：示波器探头地线夹接错点导致短路

• ❌ 错误做法：将示波器探头地线夹夹在非地电位点上，以为“两个通道共地没关系”

• ✅ 正确做法：示波器所有通道的地线在内部是连通的，必须将所有探头地线夹都连接到电路的同一个公共地（GND），否则可能烧毁电路-

3. 静态工作点失效典型案例（实操参考）

案例一：工业变频器控制板——静态工作点进入饱和区导致输出波形畸变

故障现象：某工厂变频器控制板输出至IGBT驱动级的信号波形畸变，电机运行抖动，效率下降。

检测过程：

1. 用万用表测量第一级NPN放大管的VC（集电极电压），实测仅1.2V（VCC=12V），VCE约0.8V；

2. 测量VB（基极电压）约1.5V，VE约0.9V（VB-VE=0.6V正常，BE结正常导通）；

3. 判断问题：VC过低（1.2V远小于6V）说明ICQ过大，静态工作点进入饱和区；

4. 检查基极分压偏置电路：发现Rb1（上偏置电阻）已从47kΩ漂移至约38kΩ（受长期高温工作影响）。

解决方法：更换Rb1为47kΩ电阻后，VC恢复至约5.8V（VCE≈5.0V），波形恢复正常。工程师进一步建议在电路设计中增加分压式电流负反馈偏置电路，可显著降低电阻漂移对静态工作点的影响-。

案例二：音频功放——“一上电就烧末级管”的热失控故障

故障现象：某DIY功放组装完成后通电，末级功率管TIP41C瞬间发烫，数秒后击穿短路，连续更换新管后故障重复-。

检测过程：

1. 不装末级功率管时，测量推动级静态工作点正常；

2. 装上新管后立即测量末级ICQ（静态电流），实测从预设的50mA持续上升至500mA以上，无稳定趋势；

3. 检查末级偏置电路：未安装温补二极管或热敏电阻，发射极电阻仅0.22Ω，无法形成有效负反馈。

解决方法：在末级功率管的散热器上紧贴安装一个负温度系数的热敏电阻（或与功率管同型号的二极管作为温补元件），将其接入偏置电路。当温度上升时，温补元件自动降低偏置电压，抵消晶体管β值升高带来的静态电流增长-。重新调试后，功放在满功率输出时静态电流稳定在60±10mA范围内，热失控问题彻底解决。

五、结尾

1. 静态工作点检测核心（高效排查策略）

根据不同的故障场景，推荐采用分级排查策略：

核心口诀：先断电源再动手，目测电阻和焊口；输入接地测电压，VCE半VCC才算优；波形失真看示波器，饱和偏低截止高；功率电路测温漂，负反馈保稳定牢。

2. 静态工作点检测价值延伸（电路维护与设计建议）

日常维护建议：

• 定期检查偏置电阻：碳膜电阻长期工作后阻值容易漂移，建议用万用表实测值与标称值比对，偏差超过5%应予更换。

• 关注散热条件：功率电路的温度直接影响晶体管参数，散热不良会改变静态工作点，严重时引发热失控。建议定期清洁散热器和风扇。

• 测量电容漏电：耦合电容漏电会引入额外的直流偏置电流，干扰静态工作点。怀疑时可断开耦合电容一侧后重新测量。

电路设计建议：

• 优先采用分压式电流负反馈偏置电路（Re+旁路电容）：可在保持交流放大倍数的同时，利用发射极电阻Re引入直流负反馈，显著提高静态工作点对温度和晶体管批次差异的稳定性-。

• 对于需要批量生产的电路，设计时预留可调电位器（通常串联在Rb1或Rb2中），便于产线根据实际元器件批次差异微调静态工作点至最佳位置。

• 功率放大电路必须配置温度补偿措施（温补二极管/热敏电阻）-。
