《通信射频带通滤波电路检测实操指南（5G基站与消费电子适配，新手快速入门+专业精准诊断）》

在通信系统射频前端模块中，带通滤波电路（Band-Pass Filter Circuit）是决定信号选择性与系统可靠性的核心元器件。无论是5G基站的信道筛选，还是智能手机Wi-Fi模块的频段隔离，带通滤波电路的性能直接关系到通信质量和设备稳定性。在实际维修与质检工作中，很多人发现——万用表测带通滤波电路为什么测不出结果？如何快速判断带通滤波电路好坏？通信行业有没有专属的检测标准？ 本文结合通信射频领域的实际检测需求，从基础到专业，系统讲解带通滤波电路检测方法，帮助维修人员、质检工程师和电子爱好者快速掌握核心技巧。

（一）前置准备

1. 通信射频带通滤波电路检测核心工具介绍

带通滤波电路的检测对工具精度和适配性有较高要求，不同场景需选择不同的工具组合。

基础款（新手必备，适配通信设备维修入门）：

• 数字万用表：用于测量带通滤波电路引脚间的直流电阻，初步判断是否短路或开路。建议选用至少3位半显示、具备电容测量功能的型号（如Fluke 15B+、优利德UT61E），R×10k档为常用档位。对于陶瓷带通滤波器，用万用表R×10k档测量任意两脚之间的正、反向电阻均应为∞，若测得阻值较小或为0Ω，可判定该陶瓷滤波器已损坏-31。

• 示波器+信号发生器：这对组合是新手检测带通滤波电路频率响应的“黄金搭档”。信号发生器向滤波电路输入扫频信号或单频正弦波，示波器观测输出波形幅度变化，判断滤波效果。对于由分立元器件（电感、电容、电阻）构成的滤波器，还可使用LCR电桥确认分立元件是否匹配设计值——这一步很关键，因为元件值与设计值的任何偏差都可能显著影响滤波器的频率性能-38。

• 稳压电源：为有源带通滤波电路（含运算放大器）提供稳定工作电压。

专业款（适配通信企业批量检测/射频研发测试）：

• 矢量网络分析仪：通信行业检测带通滤波电路的“金标准”设备。可测量S参数（S21幅频/相频特性），一键获取插入损耗、中心频率、Q值、带宽等核心指标，支持分段扫描功能，对滤波器通带和阻带设置不同的扫描参数-47。

• 频谱分析仪+跟踪发生器：用于带外抑制测试和频谱监测，可精确测量阻带衰减能力（典型要求≥40dB）-30。

• 阻抗分析仪：检测滤波器的输入/输出阻抗匹配特性，评估驻波比是否达标（通带内VSWR通常要求≤1.5:1）-28。

• 高低温试验箱：评估带通滤波电路的温度稳定性，通信级器件通常要求在-40℃至+85℃范围内中心频率漂移≤±0.01%/℃-28。

2. 通信射频带通滤波电路检测安全注意事项

重中之重！ 射频检测环境对静电防护和阻抗匹配有特殊要求，以下4条为检测前必须确认的事项：

① 静电防护不可忽略。 带通滤波电路，尤其是SAW/BAW滤波器，对静电极其敏感。操作前必须佩戴防静电手环，工作台使用防静电垫，避免徒手触碰元器件引脚。

② 阻抗匹配必须校准。 使用矢量网络分析仪或频谱分析仪检测前，必须用精密校准件（开路、短路、负载、直通）完成全双端口校准，消除测试系统误差。设定正确的频率范围和输出功率——建议从-20dBm小信号开始测试，逐步加大至额定功率，避免器件过载损坏-。

③ 断电操作与放电处理。 检测前务必断开被测电路板的电源，并对滤波电路中的电容进行放电处理，避免残余电荷损坏测试仪器或造成操作人员触电。

④ 电磁屏蔽环境优先。 通信频段的带外抑制测量极易受环境噪声干扰，建议在屏蔽室内进行测试，或至少保证测试环境远离大功率射频设备（如对讲机、基站天线）-64。

3. 带通滤波电路基础认知（适配通信射频精准检测）

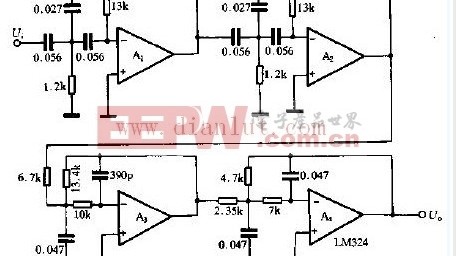

带通滤波电路是一种仅允许特定频率范围内信号通过、同时抑制低于和高于该频率范围信号的电子电路组件-10。其工作原理是高通滤波+低通滤波的级联组合——高通滤波滤除低频信号（如电源工频噪声），低通滤波滤除高频信号（如电子设备辐射干扰），最终保留目标中频信号-22。

通信射频场景下的关键参数（检测必看）：

• 中心频率：通带中心点频率，通信系统中决定滤波电路选择哪个频段通道。

• 通带带宽：允许通过的频率范围宽度，通常以-3dB衰减点定义。

• 插入损耗：信号通过滤波电路后的功率衰减量，通信级典型要求≤2.5dB-28。

• 带外抑制：对通带以外干扰信号的衰减能力，通常要求≥40dB@10%带宽外-30。

• 品质因数Q值：描述滤波电路选择性的核心指标，Q值越高，通带越窄，选择性越强-。

了解上述参数与通信场景的关联后，就能更有针对性地选择检测方法。

（二）核心检测方法

1. 带通滤波电路基础检测法（通信维修快速初筛）

在缺乏专业仪器的情况下，通过简易仪表快速判断带通滤波电路好坏，是通信设备维修人员必须掌握的技能。

第一步：目视检查。 观察滤波电路表面有无烧焦、鼓包、裂纹或引脚虚焊。陶瓷滤波器和SAW滤波器若出现壳体裂纹或引脚氧化，基本可判定已失效。PCB板上滤波电路附近若有烧焦痕迹，通常伴随过流或静电击穿事故。

第二步：直流电阻检测法。 将万用表置于R×10k档，测量陶瓷或声表面带通滤波器任意两引脚之间的正、反向电阻。正常的带通滤波器各引脚间直流电阻应为无穷大（开路状态），因为引脚间均串有电容且容量很小-31。若测出阻值较小或为0Ω，说明内部短路；若表针一动也不动且示值为∞，说明内部开路断极——两种情况均可判定该带通滤波电路已损坏-。

注意：测出正反向电阻均为∞并不能100%确定带通滤波器完好（也可能是内部开路），业余条件下可用代换法进一步验证-31。

第三步：电路板在线电压检测法。 对于有源带通滤波电路（含运放），在通电状态下测量关键节点的直流电压：电源引脚电压是否与标称值一致，输出引脚是否存在异常直流偏置。如果运放正输入端偏置电压异常（如Sallen-Key带通滤波器要求电源电压比信号高出2V以上），可能导致输出异常-。

2. 万用表+示波器检测带通滤波电路方法（通信维修新手重点掌握）

这是通信设备维修中最常用的检测组合，也是新手必须掌握的进阶方法。对于SAW滤波器这类不便用万用表直接测量的器件，信号注入法是主要判断手段-。

（1）信号发生器和示波器配置（适用于大多数通信滤波电路）

用信号发生器向带通滤波电路输入端注入已知幅度（如500mVpp）和已知频率的正弦波信号，示波器接输出端观测信号幅度变化-。操作步骤如下：

• ① 确定待测带通滤波电路的标称中心频率和通带范围（可从电路原理图或元器件丝印查阅，如10.7MHz陶瓷滤波器常见于FM收音机中频电路）；

• ② 将信号发生器频率设置在通带中心频率处（如10.7MHz），输出幅度设为适中值（500mVpp~1Vpp）；

• ③ 用示波器测量输出端信号幅度，与输入幅度对比——若输出幅度明显衰减（超过标称插入损耗），说明滤波性能下降；

• ④ 保持输入幅度不变，将信号发生器频率向通带两端扫频（如从10MHz到11.5MHz），用示波器观察输出幅度变化曲线；

• ⑤ 记录-3dB衰减点对应的频率值，与标称通带范围对照判断。

（2）简易扫频法（无信号发生器时的替代方法）

若无信号发生器，可利用收音机或对讲机的本振信号作为简易信号源。将带通滤波电路串入信号通道，通过对比滤波前后的接收效果初步判断滤波电路好坏——这种方法虽然精度有限，但在现场维修中非常实用。

3. 矢量网络分析仪检测带通滤波电路方法（通信射频专业精准检测）

对于通信企业质检和射频研发测试场景，矢量网络分析仪（VNA）是最核心的检测工具。

检测流程：

• ① 校准：使用电子校准件（ECal）或机械校准件（开路/短路/负载/直通）对VNA进行全双端口校准，消除测试电缆和夹具的系统误差-；

• ② 参数设置：设定扫描频率范围（覆盖通带及阻带，如标称通带1MHz-10GHz时，可设100kHz-12GHz），中频带宽建议设10kHz~100kHz平衡扫描速度与噪声；

• ③ 连接DUT：将被测带通滤波电路接入VNA的两个测试端口（输入端接Port1，输出端接Port2）；

• ④ 测量S21参数：读取幅频特性曲线（S21幅度），一键分析插入损耗、中心频率、3dB带宽、通带平坦度、带外抑制等核心指标-47；

• ⑤ 测量S11/S22参数：评估输入/输出端口匹配特性，读取电压驻波比（VSWR）——通带内VSWR≤1.5:1为合格-30；

• ⑥ 群时延测量：使用VNA的群时延模式，直接读取相位变化率，评估信号失真风险（通带内群时延波动通常要求≤5ns）-64。

通信行业核心判定标准（专业群体必读）：

注：fc为中心频率；具体指标以设备设计规格书为准。

专业技巧：对于滤波器批量检测场景（如生产线质检），可使用VNA的滤波器测试菜单和分段扫描功能，对通带和阻带设置不同的扫描参数，大幅提升检测效率-47。支持自动化测试的VNA还可通过LAN或USB控制集成到生产线自动测试系统中。

（三）补充模块

1. 通信射频不同类型带通滤波电路的检测重点

不同工艺类型的带通滤波电路，检测侧重点存在显著差异。

① 陶瓷带通滤波器（5G基站/消费电子通用）

• 检测重点：万用表R×10k档测引脚间直流电阻，正常应为∞；用信号发生器+示波器扫频验证中心频率和通带特性-31。

• 常见型号：LT10.7M系列（FM中频10.7MHz）、LT455/LT465（AM中频455kHz/465kHz），多用于收音机、通信接收机的中频滤波电路。

② SAW/BAW带通滤波器（智能手机射频前端核心组件）

• 检测重点：必须用矢量网络分析仪或频谱分析仪测试，测量S参数获取中心频率、插入损耗、带宽等参数-。用万用表测引脚间电阻无法有效判断SAW滤波器好坏，需结合电路故障现象综合分析-。

• 温度稳定性测试尤为关键——SAW滤波器中心频率可能漂移0.02%/°C，需在恒温箱中验证-64。

③ LTCC多层带通滤波器（毫米波雷达/物联网终端）

• 检测重点：高精度S参数测量，关注插入损耗（LTCC通常要求≤1.3dB）和高频段带外抑制性能。适用于10.7-12.7GHz卫星通信频段的LTCC滤波器，插入损耗仅1.3dB，带外抑制高达40dB以上-。

④ 分立元件LC带通滤波器（低频射频电路/音频分频器）

• 检测重点：用LCR电桥逐一确认电感、电容、电阻的实际值与设计值的偏差。与滤波器的电感、电容或电阻设计值的任何偏差都可能显著影响滤波器的频率性能-38。

2. 通信射频带通滤波电路检测常见误区（避坑指南）

以下是通信射频检测中最高频出现的5个误区，务必引以为戒：

误区1：用万用表测SAW/BAW滤波器引脚电阻就能判断好坏。

• ❌ 危害：SAW滤波器引脚间直流电阻本应为∞，内部开路时测出也是∞，容易漏判故障-。

• ✅ 正确做法：SAW/BAW滤波器必须用矢量网络分析仪或频谱分析仪测试频率响应，万用表只能辅助判断短路。

误区2：忽略阻抗匹配直接测试。

• ❌ 危害：测试电缆与被测滤波器阻抗不匹配（如滤波器为50Ω、电缆为75Ω），会引入反射误差，插入损耗测量值可能偏差2dB以上。

• ✅ 正确做法：使用与滤波器标称阻抗匹配的测试电缆（如SMA接口50Ω同轴线），测试前完成VNA校准-60。

误区3：检测时忽视环境温度影响。

• ❌ 危害：通信设备在实际使用中面临宽温度范围（-40℃~+85℃），常温下测试合格的滤波电路在极端温度下可能中心频率漂移超标。

• ✅ 正确做法：专业质检应将滤波电路放入高低温试验箱，按MIL-STD-202G标准进行温度循环测试-28。

误区4：只测传输特性，忽略反射特性。

• ❌ 危害：插入损耗合格不代表滤波电路工作正常——输入阻抗失配可能导致信号反射，影响前级电路的正常工作。

• ✅ 正确做法：同时测量S11和S22参数，评估VSWR是否≤1.5:1。

误区5：认为带通滤波电路“能通过信号就是好的”。

• ❌ 危害：能通过信号不代表频率选择性合格。滤波电路可能出现通带展宽、中心频率偏移、带外抑制下降等“软故障”，导致通信系统邻频干扰。

• ✅ 正确做法：用扫频法或VNA测量完整的幅频特性曲线，验证通带范围是否准确。

3. 通信射频带通滤波电路失效典型案例（实操参考）

案例一：5G基站SAW滤波器插入损耗异常增大

故障现象：某5G基站的射频接收链路灵敏度下降，信号强度比正常值低约8dB。排查发现接收通道的SAW带通滤波器输出信号幅度异常。

检测过程：

• 用万用表R×10k档测量SAW滤波器各引脚间电阻——均为∞，未发现短路或开路；

• 用矢量网络分析仪测量S21参数，发现通带内（3.4GHz-3.6GHz）插入损耗从正常值的1.8dB升至5.2dB-60；

• 同时观察到带外抑制从标称的45dB降至28dB，通带频率出现轻微偏移。

原因分析与解决方案：
SAW滤波器内部压电换能器因长期承受大功率射频信号冲击，导致局部性能退化。解决方案为更换同型号SAW滤波器，并在前端增加限幅保护电路，将输入功率控制在器件额定范围内。

案例二：通信遥测系统带通滤波器功率输出异常

故障现象：某型遥码通信系统在低温贮存和高温工作试验后，无线通信分系统功率输出异常，信号质量严重下降。

检测过程：

• 定位故障源为功率放大级前的带通滤波器；

• 分析发现滤波器内通过大电流的电感线圈发热严重，载流量不足；承载大电流的电容内阻过高-55。

原因分析与解决方案：
采取强迫散热以增加电感线圈载流量，将通大电流的电容改用三只电容并联以降低电容内阻，并按装配工艺要求重新装配。改进后的滤波器经过低温和高温加功率测试，工作稳定，验证了更改措施的有效性-55。

（四）结尾

1. 带通滤波电路检测核心（通信射频高效排查策略）

本文从通信射频应用场景出发，梳理了一套分级检测策略：

新手初筛路线：目视检查（2分钟）→ 万用表测引脚直流电阻（2分钟）→ 信号发生器+示波器点频测试（5分钟）→ 判断是否需要进一步专业检测。

专业精准诊断路线：VNA全双端口校准 → S21幅频特性测量（中心频率、插入损耗、3dB带宽、带外抑制）→ S11/S22反射特性测量（VSWR）→ 群时延分析 → 温度循环验证 → 出具检测报告。

核心结论：测量带通滤波电路好坏的黄金法则是——先电阻后频率，先静态后动态，先常温后变温。掌握这个排查逻辑，无论面对陶瓷滤波器、SAW滤波器还是LC滤波器，都能高效定位故障。

2. 带通滤波电路检测价值延伸（通信行业维护与采购建议）

日常维护建议：

• 通信设备中的带通滤波电路应每6~12个月进行一次频率响应复测，尤其对于运行在高温、高湿或强射频干扰环境下的设备；

• 检修时严禁徒手触摸滤波电路引脚——SAW滤波器静电击穿阈值极低，操作时必须佩戴防静电手环；

• 更换滤波电路时，优先选择原厂型号或经过认证的替代型号，避免因封装尺寸或阻抗不匹配引入新问题。

采购建议：

• 采购带通滤波电路时，要求供应商提供出厂检测报告，重点核对中心频率偏差、插入损耗、带外抑制和温度稳定性四项指标；

• 对于5G基站等关键应用场景，建议选择具备CNAS/CMA资质的第三方检测机构进行抽样复测-28；

• 关注滤波器工艺类型选择：SAW滤波器适合2GHz以下消费电子应用，BAW滤波器在2.5GHz以上高频段和5G n77/n78/n79频段更具优势。

3. 互动交流（分享通信射频带通滤波电路检测难题）

你在检测带通滤波电路时遇到过哪些“疑难杂症”？是万用表测量全∞却电路不通的困惑？还是SAW滤波器常温测试正常、高温下却中心频率漂移超标？欢迎在评论区分享你的检测案例与解决经验，也欢迎交流通信射频检测中的标准使用问题。
