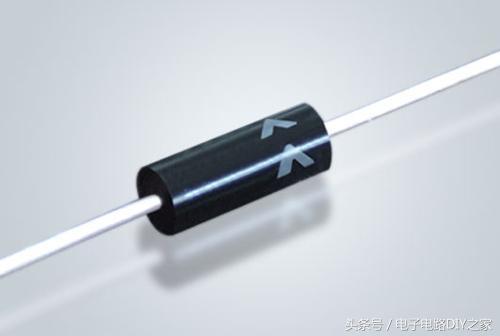

在开关电源适配器、洗衣机控制板、空调电源模块以及汽车发电机等设备中，有一种看似不起眼却至关重要的电子元器件——整流二极管。它利用PN结的单向导电特性，将交流电转换为直流电，是所有电子设备正常工作的“电力搬运工”-2。在实际应用中，整流二极管可能因过载、过压、温度过高或长期老化等原因导致损坏，从而引发设备故障——从充电器无输出到汽车电瓶灯常亮，背后都可能是整流二极管出了问题-19。
为了让电子维修人员、家电维修从业者和汽车电子维修师傅能够快速、精准地判断整流二极管的好坏，本文结合家电维修和汽车电子两个核心行业场景，从基础到专业，层层递进地详解各类检测方法。无论你是刚入行的新手维修工，还是需要高精度检测的专业技师，都能找到适合自己的一套实操方案。
一、前置准备：家电维修与汽车电子场景下的工具与安全规范
1. 整流二极管检测核心工具介绍（新手入门款 + 专业进阶款）
数字万用表（带二极管测试档） ：这是最基础也是最重要的检测工具。建议选择带有蜂鸣通断档和二极管符号档位的数字万用表，价格在50-150元即可满足日常检测需求。数字万用表的二极管档会向被测二极管施加约1-3mA的测试电流，并直接显示正向压降值，对新手极为友好-19。
指针万用表（机械表） ：部分老维修师傅习惯使用机械表。使用前需将档位拨到R×1k档，并将红黑表笔短接进行欧姆调零-20。
防静电镊子：用于夹取SMD贴片封装的整流二极管，避免手部静电损坏元件。
螺丝刀套装和吸锡器：用于拆卸电路板上的二极管。
专业进阶款（家电维修门店、汽车电子维修车间、批量质检场景）
示波器：用于观察整流输出波形，判断二极管在电路中的实时工作状态。在电源维修中，用示波器观察整流输出波形，若波形出现半波缺口或畸变，通常意味着桥堆内部至少有一个二极管失效-43。
直流稳压电源和可调负载：用于在线动态测试，模拟实际工作电流条件。
红外热像仪：用于检测二极管在带载状态下的温升分布，判断是否存在异常发热。对桥堆上电运行后使用红外热像仪检查温升分布，若某一角温度异常高或明显低于其他角，说明该臂导通异常-43。
LCR电桥：用于测量二极管的高频参数，适合专业质检场景。
汽车专用诊断仪：适配汽车电子维修场景，用于读取发电机调节器及整流系统的故障码。
选型提示：家电维修场景建议优先配备数字万用表和示波器；汽车电子维修场景额外建议配备汽车诊断仪和红外热像仪。
2. 整流二极管检测安全注意事项（行业适配版）
重中之重：断电检测是第一条铁律！
家电维修场景安全规范：检测前必须断开设备电源插头，并拔下电源线，静置1-2分钟让滤波电容充分放电。220V交流输入端的整流二极管在断电后仍可能存有高压电荷，直接触碰有触电风险。检测大功率开关电源（如空调外机板、工业电源）时，建议佩戴绝缘手套。
汽车电子场景安全规范：检测汽车发电机整流二极管前，必须先断开蓄电池负极接线柱，防止短路烧毁发电机内部精密元件。发电机整流器通常集成在发电机后端盖上，拆解时需注意高温防护——发电机工作后外壳温度可达80℃以上。
防静电要求：贴片封装的整流二极管对静电敏感，建议使用防静电手环或在工作台上铺设防静电垫。
元器件清理：检测前先用无水酒精或精密电子清洁剂清理二极管引脚和PCB焊盘，去除氧化层和焊渣。PCB上污染或焊渣可能造成漏电，导致检测结果误判-43。
禁止带电插拔：严禁在电路带电状态下插拔万用表表笔，否则可能因误触导致短路打火。
指针万用表档位选择：使用指针万用表时，不要使用R×1档测量整流二极管，以免测试电流过大烧坏二极管-20。
3. 整流二极管基础认知（适配精准检测）
整流二极管的核心是一个PN结，由P型半导体和N型半导体结合而成-2。它就像一个“单向阀门”，正向导通时电流从正极（阳极）流向负极（阴极），反向电压下截止阻断电流-。
整流二极管的核心参数（检测时必须对照的参数）
最大整流电流（IF） ：二极管允许连续通过的最大正向电流。超过额定电流时，PN结可能损坏，导致短路-28。常用1N4007的IF为1A，1N5408为3A。
最高反向工作电压（VR） ：二极管能承受的最大反向电压，超过此值可能导致击穿损坏-2。这是检测选型时的关键匹配参数——1N4001仅50V，1N4007可达1000V，已成为通用整流二极管的首选-1。
正向压降（VF） ：正向导通时两端的电压降。硅整流二极管典型压降为0.6V-0.7V，肖特基二极管约0.2V-0.4V-30-19。
反向恢复时间（trr） ：从导通切换到截止所需的时间。工频（50/60Hz）电源整流可使用1N400x系列普通二极管；高频开关电源整流则需要快恢复二极管或肖特基二极管-2-1。
二、核心检测方法（分场景实操）
1. 整流二极管基础检测法（家电维修场景快速初筛）
对于家电维修师傅来说，很多时候不需要拆下二极管就能快速判断大致好坏。以下方法适合开关电源、适配器、电视电源板等场景的快速初筛。
步骤一：目视检查法（无需工具）
在家电维修中，不少二极管损坏会留下明显“痕迹”。开机检查电路板时，重点观察：
二极管外壳是否有鼓包、裂纹或烧焦痕迹——这些都是严重损坏的迹象-30；
引脚根部是否有虚焊、脱焊或焊点氧化；
周围PCB板是否有发黑变色——在开关电源维修中，明显的是次级上的整流二极管已变色且电路板炭化，这种二极管基本已坏-；
保险丝是否完好但设备不启动——桥堆开路时保险丝可能未断但设备不工作-43。
步骤二：在路电阻测量法（无需拆焊）
将万用表拨到电阻档（R×1k或R×10k档），红黑表笔分别接触二极管两端测量电阻，然后交换表笔再次测量。正常情况下应出现“一大一小”的电阻值——正向电阻小（几百Ω至几kΩ），反向电阻大（几百kΩ至无穷大）-。
若两次电阻值很小且相等 → 二极管已击穿短路；
若两次电阻值均为无穷大 → 二极管已开路损坏；
若反向电阻偏小（明显低于正常值）→ 二极管存在反向漏电，性能已退化-。
特别提醒：在路测量结果可能受并联电路影响，当在路测量结果不能确定时，需要将整流二极管脱开电路后进行测量，才能获得准确结果-。
2. 万用表检测整流二极管方法（新手重点掌握）
这是最核心、最通用的检测方法，适合所有家电维修、汽车电子维修的新手从业者。建议优先使用数字万用表的二极管档，因为此档位会施加适当测试电压并直接显示压降值，最为精准直观-19。
2.1 二极管档检测法（首选推荐）
正向导通测试
将万用表拨到二极管测试档（档位符号为一个二极管图标）。红表笔接二极管正极（阳极），黑表笔接负极（阴极），读取万用表显示的数值-19。
正常值：硅整流二极管显示0.6V-0.7V，肖特基二极管显示0.2V-0.4V-19。
异常情况：
显示“OL”或无穷大 → 二极管开路损坏；
显示接近0V或数值极小 → 二极管短路损坏；
正向压降明显偏高（如超过1.0V）→ 二极管性能退化-28。
反向截止测试
交换表笔位置——红表笔接负极（阴极），黑表笔接正极（阳极），读取数值-19。
正常值：万用表显示“OL”或无穷大，表示二极管反向截止良好。
异常情况：显示较小的电压值或有数值变化 → 二极管反向漏电，已损坏-19。
2.2 电阻档检测法（指针万用表适用）
适合使用指针万用表的新手。测试前先把万用表的转换开关拨到欧姆档的R×1k档位，再将红、黑两根表笔短路进行欧姆调零-20。
正向测试：黑表笔（表内正极）接二极管正极，红表笔（表内负极）接二极管负极。正常时表针停在标度盘中间位置，正向电阻一般在几百Ω至几kΩ。若正向电阻为0，说明管芯短路损坏；若接近无穷大，说明管芯断路-20。
反向测试：红表笔接二极管正极，黑表笔接负极。正常时表针指在无穷大值或接近无穷大值。若反向电阻明显偏小，则二极管已击穿漏电-20。
行业小贴士（家电维修场景） ：开关电源输出端的整流二极管（如快恢复二极管）要求反向恢复时间短，用普通万用表难以直接判断频率特性，建议在示波器上观察输出波形辅助判断。
2.3 汽车发电机整流二极管检测方法（汽车维修场景）
汽车发电机中的整流器通常由六个整流二极管组成——三个正二极管和三个负二极管-58。当发电机出现电瓶灯常亮、充电电压异常时，极有可能是整流二极管损坏-53。
检测步骤
安全前提：断开蓄电池负极，拆下发电机总成。
定位整流器：打开发电机后端盖，找到整流器组件——通常是一个金属散热片，上面安装有6个二极管（三个“正极管”压装在正散热板上，三个“负极管”压装在负散热板上）。
单体检测：用万用表二极管档逐个测量每个二极管。将发电机的三相线圈断开后对整流器进行单体检测，用万用表的二极管挡测量整流器各个二极管-。
判断标准：每个二极管都应满足正向导通（显示0.4V-0.8V）、反向截止（显示OL）。若发现有一个二极管不导通或正反向都导通，说明已被击穿，问题就出在这里-。
整体验证：经检测六个管子全部正常（正向导通反向截止）后，则问题可能出在调节器集成块上，无法用万用表测量时需更换总成-58。
常见故障现象（汽车维修场景）
电瓶灯常亮，着火时电瓶电压仅11.5V，加油门后升至12.6V（正常应超过13.8V），多数是发电机整流二极管损坏-53；
充电电压表无指示、车辆行驶中熄火，检查发现硅整流二极管PN结击穿，造成交流发电机不发电-；
蓄电池极性接反导致二极管击穿短路，蓄电池电流在无负载情况下流过发电机整流二极管-；
发电机输出波形发生畸变，导致蓄电池两端电压产生脉动干扰，电脑接地电位也随之波动-。
3. 行业专业仪器检测法（进阶精准检测）
3.1 示波器检测法（家电维修专业场景）
示波器能够观察二极管在实际工作电路中的动态波形，是专业维修工程师判断整流二极管好坏的最可靠工具之一。在低压直流电源类维修案例中，超过30%的问题可以追溯到整流二极管失效-47。
操作流程
将示波器探头连接到整流电路的输出端（滤波电容之前）；
通电后观察输出波形。
判断标准
正常桥式整流输出波形应为完整的全波脉动波形；
若波形缺少半波或出现明显偏斜，即可判断为桥堆内部至少有一个二极管开路或单向导通-43；
若输出波形出现严重失真或纹波过大，说明二极管性能退化。
3.2 热像检测法（批量质检与故障定位）
对桥堆上电运行后使用红外热像仪检查温升分布，若某一角温度异常高或明显低于其他角，说明该臂导通异常-43。这种方法尤其适合工厂流水线的批量检测和疑难故障的精准定位。
3.3 行业标准检测法（企业质检场景）
二极管的行业标准对测试方法进行了规范，包括静态特性测试、动态特性测试、环境适应性测试等-41。相关标准包括：
GB/T 2423.10正弦振动检测：评价二极管在振动环境下的可靠性，测试频率范围10Hz-500Hz，振动加速度1g-10g-35；
GB/T 2423.1高低温储存检测：评估二极管在高低温环境下的耐受能力-；
GB/T 1410绝缘电阻检测：适用于绝缘电阻数值较大的情形，规定了测试电压和环境条件要求-。
三、补充模块（行业专属避坑指南）
1. 不同类型整流二极管的检测重点
普通硅整流二极管（1N400x系列） ——家电维修最常见

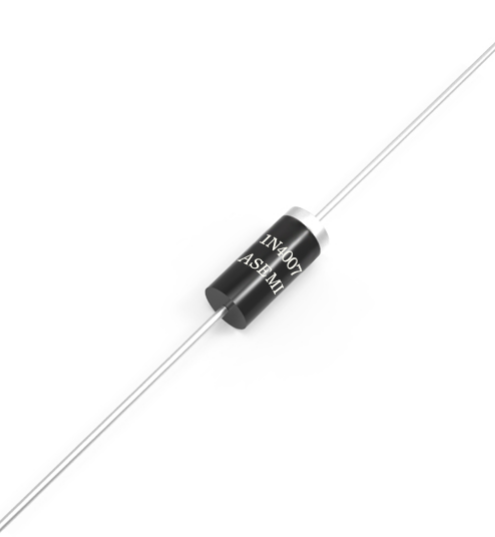

检测重点：正向压降是否在0.6V-0.7V范围内，反向截止是否彻底。1N4007的反向耐压高达1000V，在通用电子设计中几乎成为首选-1。
快恢复二极管（FR系列、UF系列） ——开关电源输出端专用
检测重点：除了常规压降测试外，还需要注意反向恢复时间是否符合电路要求。快恢复二极管适用于高频开关电源整流，与普通整流二极管混用可能导致烧管——曾有维修案例因用普通整流二极管误换快恢复二极管，导致电源开关管屡次损坏-。
肖特基二极管（SR系列、SS系列） ——低压大电流场景
检测重点：正向压降很低（0.2V-0.4V），反向耐压相对较低（通常40V-200V）。压降明显偏高说明性能退化。适用于LED驱动电源、笔记本电脑适配器等低压大电流场景-19。
桥式整流器（桥堆） ——电源输入端集成器件
检测重点：依次测量四个导通路径的正反向电阻。正常时应有两条路径导通、两条反向截止。若出现“全断”“全通”或反向漏电，则可确认故障点-43。
汽车发电机整流二极管
检测重点：汽车级产品通常需通过AEC-Q101标准认证-。检测时注意区分正极管和负极管，测量时红黑表笔需要调换位置-58。
2. 整流二极管行业常见检测误区（避坑指南）
误区一：只在路测量就下结论
很多维修新手直接在电路板上测量整流二极管，未考虑并联电路的影响。当在路测量结果不能确定时，应将整流二极管脱开电路后进行测量，检测结果才准确-。
误区二：用R×1档测量导致二次损坏
使用指针万用表时，误用R×1档测量整流二极管。R×1档测试电流过大（可能达到几十mA到上百mA），会烧坏小功率整流二极管。正确做法是使用R×1k档-20。
误区三：忽视温度对检测结果的影响
整流二极管的压降会受到温度影响，高温下压降会有所降低。测试时应在常温下进行，以保证测试结果的准确性-19。
误区四：将普通整流二极管用于高频电路
在开关电源维修中，误将普通整流二极管（如1N4007）用于高频输出端整流。普通二极管反向恢复时间长，无法胜任高频工作，会导致发热严重甚至烧毁。高频开关电源整流应选用快恢复二极管或肖特基二极管-1。
误区五：忽略外观检查直接上电
不少维修人员看到保险丝完好就盲目上电测试，忽略了二极管的明显物理损伤。在开关电源维修中，明显的是次级上的整流二极管已变色且电路板炭化——这种二极管已损坏，直接上电可能扩大故障范围-。
误区六：汽车维修中忽略蓄电池极性
汽车维修中未注意蓄电池极性，误将极性接反可能导致发电机整流二极管在无任何负载的情况下瞬间击穿短路-。
3. 整流二极管行业典型案例（实操参考）
案例一：开关电源无输出——桥堆内部二极管开路
故障现象：某品牌液晶电视电源板，上电后指示灯不亮，无12V和5V输出。保险丝完好未熔断，电源输入端无短路。
检测过程：
断电后目视检查，未发现明显烧焦痕迹；
在路测量桥堆四个二极管，发现一个二极管的正反向电阻均显示无穷大；
拆下桥堆后单独测量，确认该臂二极管已开路；
更换同型号桥堆（GBU406），上电测试输出正常。
原因分析：桥堆内部由四个二极管组成，若其中任意一只二极管出现开路（焊点脱落、芯片断裂或键合线烧断），则在交流周期的一半期间电流路径被中断，输出端只在半波导通-43。
案例二：汽车发电机不发电——整流二极管击穿
故障现象：2006年本田奥德赛，仪表盘电瓶灯常亮，启动后电瓶电压仅11.5V，加油门后最高只到12.6V（正常应超过13.8V），发电机发出嗡嗡异响-53。
检测过程：
断开蓄电池负极，拆下发电机总成；
打开发电机后端盖，找到整流器组件；
用万用表二极管档逐个测量六个整流二极管；
发现其中一个正极管正向压降异常（接近0V），反向测试也导通，判断已击穿短路；
更换同型号发电机整流器后，电瓶电压恢复正常（14.2V），电瓶灯熄灭。
原因分析：正二极管被高压熔断击穿，导致发电机输出波形发生畸变，充电电压不足，蓄电池两端电压产生脉动干扰-。
四、结尾
1. 整流二极管检测核心（行业高效排查策略）
家电维修场景（开关电源、适配器、电视电源板） ：
第一步（基础初筛）→ 目视检查（外壳鼓包/烧焦）+ 保险丝状态判断；
第二步（万用表检测）→ 二极管档测正向压降（0.6V-0.7V）+ 反向截止（OL）；
第三步（示波器验证）→ 观察整流输出波形是否完整；
第四步（拆卸确认）→ 在路测量无法确定时拆下单独检测。
汽车电子维修场景（发电机整流系统） ：
第一步（系统判断）→ 电瓶电压异常 + 电瓶灯常亮 → 锁定整流系统；
第二步（安全准备）→ 断开蓄电池负极，拆下发电机；
第三步（单体检测）→ 用万用表二极管档逐个测量6个整流二极管；
第四步（更换验证）→ 更换损坏二极管或整流器总成，测量充电电压确认。
测量整流二极管好坏的核心就是一句话：正向测压降，反向测截止。正向压降正常、反向截止良好——二极管就是好的。
2. 整流二极管检测价值延伸（维护与采购建议）
日常维护建议（家电维修场景） ：
开关电源维修中，遇到保险丝熔断时务必检查整流桥堆和滤波大电容，它们是过流冲击的第一受害者；
维修大功率电源时，建议将桥堆额定电流选为实际负载电流的1.5倍以上，反向耐压选为输入电压峰值的2倍以上-43；
定期清理PCB表面灰尘和氧化层，防止漏电和短路。
采购选型建议：
通用家电维修备货推荐：1N4007（普通整流）、FR107（快恢复）、SR5100（肖特基）；
汽车发电机维修备货：需确认车型对应的整流器型号，汽车级产品建议选用通过AEC-Q101标准认证的二极管-；
工业设备维修：注意耐压和电流裕量，模块型整流桥底部为金属底板，需用导热硅脂加散热片确保散热-1。
