电容作为电子电路中的储能与滤波核心元件，广泛应用于工厂变频器、汽车ECU、家电电源板等场景，其性能优劣直接影响设备稳定运行。本文将结合工业自动化、汽车电子、家电维修三大场景，从工具准备、安全防护到分层检测方法，系统讲解如何精准判断电容好坏，帮助不同基础的从业者快速掌握实操技巧。
一、前置准备
1. 电容检测核心工具介绍
基础款（新手必备）：
数字万用表：具备电容档（符号“-|(-”或“F”）的型号为优选，可快速读取电容容量值。若无电容档，可利用电阻档间接检测充放电特性。建议选择具备自动量程功能的型号，降低操作门槛。
指针万用表：部分老牌维修人员偏好使用，通过观察指针摆动幅度直观判断电容充放电能力，适合无电容档位的应急测量场景。
防静电镊子与绝缘螺丝刀：用于安全短接放电及引脚操作。
专业款（批量/高精度检测）：
LCR数字电桥：实验室和生产线的黄金标准，可同时测量电容（C）、电感（L）和电阻（R），并显示等效串联电阻（ESR）和损耗角正切值（D值）-54。采用四端子法测量回路，可有效消除引线电阻和接触电阻误差-。
电容漏电流/绝缘电阻测试仪：如Chroma 11200，内置0.001μA至20mA测试范围，适用于电解电容和高介电陶瓷电容的漏电流或绝缘电阻测试-。
ESR表：专用于测量电容等效串联电阻，电解电容的ESR值变化通常早于容值异常出现，是早期预警的重要指标-。
高压绝缘电阻测试仪（兆欧表） ：工业场景必备，用于测量高压电容的极间与外壳绝缘电阻，测试电压通常为500V DC-33。
2. 电容检测安全注意事项（重中之重）
无论处于何种场景，安全始终是电容检测的第一原则：
断电放电是第一原则：检测前必须切断设备电源，等待至少5分钟让大容量电容自然放电。随后使用绝缘工具（如带绝缘手柄的螺丝刀或专用放电电阻）短接电容两极，彻底释放残余电荷。切勿用手直接触碰电容引脚，高压电容残余电压可能高达数百伏甚至更高，存在致命电击风险。
佩戴绝缘防护装备：在工业高压场景下检测电容时，建议佩戴绝缘手套和护目镜，防止电容爆炸或短路电弧造成伤害。
确认仪器档位正确：使用万用表电阻档检测前，务必确认已正确选择量程，避免因档位错误导致仪器损坏或读数异常。
环境要求：检测应在干燥、通风的环境中进行，避免在高湿度环境下检测高压电容，防止表面爬电或漏电干扰。
电解电容极性核对：检测有极性电解电容时，务必确认正负极连接正确，反接可能导致电容瞬间击穿甚至爆炸。
容量标注核对：检测前先确认电容的标称容量和耐压值，确保选用合适的测试电压和档位。
3. 电容基础认知（适配多场景精准检测）
电容种类繁多，不同场景下常见的电容类型和关键参数各异：
电解电容：常见于电源滤波和储能电路，如工厂变频器直流母线电容、家电电源板滤波电容。核心检测参数包括容量（单位μF）、等效串联电阻ESR（正常应低于50mΩ～100mΩ）-21、漏电流（判定标准I≤0.01CV）-21。电解液干涸是电解电容最常见的失效原因，约占失效案例的45%，表现为容量衰减超30%、ESR上升200%-21。
薄膜电容：常见于工业变频器输出滤波、电磁炉谐振电路等高频场景。检测重点为容量准确性和介质损耗（D值），采用金属化聚丙烯薄膜技术，具备宽温域特性（-40℃至+105℃）-。额定耐压验证通常施加标称电压1.5～3倍的直流或交流电压60秒，检验介质层是否发生击穿或漏电流超标-。
陶瓷电容：广泛用于高频去耦、信号耦合，如工业控制电路、汽车ECU电源滤波。检测重点为绝缘电阻和介质耐压，需关注机械应力导致的裂纹问题-7。
钽电容：常见于汽车电子、便携设备等对体积和可靠性要求较高的场景。检测重点为容量准确性、漏电流和耐压性能。
二、核心检测方法
1. 基础检测法（新手快速初筛）
① 外观目检法
断电放电后，通过肉眼或高倍显微镜观察电容外观：
鼓包变形：正常电解电容顶部平整，若顶部防爆纹处鼓起或外壳明显膨胀，说明内部压力增大，电容已损坏。
引脚氧化腐蚀：引脚出现绿色铜锈表明长期受潮，接触电阻增加3～5倍-21。
漏液痕迹：电容底部或周围电路板上有干涸的电解液痕迹，常见于汽车ECU和工业电源中的老化电解电容。电解液具有腐蚀性和导电性，会腐蚀PCB铜箔并造成信号异常-65。
外壳破裂或烧焦：直接报废处理。
② 在线通断检测法
在电路板不断电的情况下，可使用万用表二极管档或电阻档在线测量：
将万用表调至二极管档（或低阻档），一表笔接地，另一表笔分别测电容两端。若两端都发出导通响声，说明电容已短路。
此方法仅适用于判断电容短路故障。由于在线测量时其他并联元件会干扰读数，开路或容量衰减故障无法通过此法判断。
2. 通用仪器检测法（新手重点掌握）

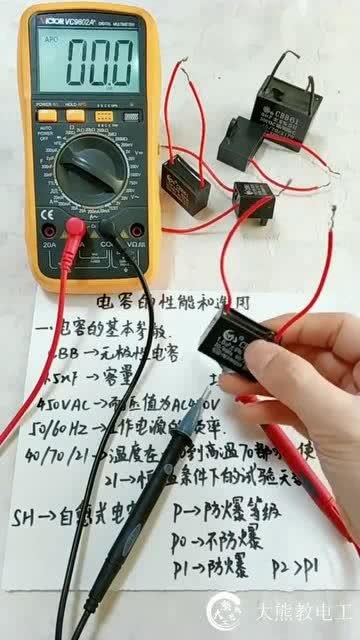

（1）数字万用表电容档检测法
数字万用表的电容档是现场快速判断电容好坏最常用的工具。
操作步骤：
第一步：将电容从电路板上拆下或确保已彻底断电放电。用绝缘镊子短接电容两引脚释放残余电荷-。
第二步：将数字万用表功能旋钮调至电容档，根据电容标称容量选择合适的量程（如20μF、200μF、2000μF等）。
第三步：将红黑表笔分别插入Cx插孔和COM插孔，表笔接触电容两引脚（测量电解电容时可不分极性）-。
第四步：读取万用表显示的电容值，与标称值对比。
判断标准：
实测值与标称值接近（一般允许±5%～10%误差）→ 电容容量正常-。
实测值明显低于标称值（如下降超过20%）→ 容量衰减，建议更换-。
实测值为0或极小值 → 电容内部短路。
显示“1”或“OL”（溢出）→ 电容内部开路。
读数不稳定或跳变 → 电容性能不稳定，可能存在漏电。
场景适配提示：
工业变频器电容检测：重点关注容量衰减是否超过20%预警线，超过50%必须更换-7。
家电维修：优先测量电源滤波电容和启动电容，容量衰减是常见故障源-70。
汽车ECU检测：注意电解电容漏液导致的容量异常，部分电容即使容量正常但已漏液仍需更换-65。
（2）指针万用表电阻档检测法（适用于无电容档场景）
操作步骤：
第一步：将指针万用表调至电阻档，根据电容容量选择档位。一般0.01μF以下选R×10k档，1～10μF选R×1k档，47μF以上选R×100或R×10档-。
第二步：对电容进行放电后，用红黑表笔接触电容两引脚。
第三步：观察指针摆动情况，交换表笔再测一次。
判断标准：
好电容：指针向右摆动后逐渐向左回摆，最终停在∞（无穷大）位置。摆幅越大说明电容容量越大-。
指针不摆动 → 电容开路。
指针摆到0位不返回 → 电容击穿短路。
指针返回不到∞位置 → 电容漏电。
两次测量阻值差异大 → 极性电容可能已损坏。
容量估测技巧：参照已知容量的标准电容，对比指针摆幅大致判断容量范围-。
3. 行业专业仪器检测法（进阶精准检测）
（1）LCR数字电桥检测法
LCR电桥是实验室和生产线的黄金标准，适用于高精度检测和批量测试-54。
操作步骤：
第一步：设备预热15分钟，确保读数稳定-54。
第二步：选择与电容工作频率匹配的测试频率（电解电容常用100Hz或120Hz，薄膜/陶瓷电容常用1kHz或更高）。
第三步：使用开尔文测试夹连接电容引脚，减少接触电阻误差。
第四步：读取容量、ESR、D值三个核心参数。
判断标准：
容量偏差在标称误差范围内（电解电容±20%，MLCC±10%）→ 合格-21。
ESR值：额定电压≤16V时ESR＜50mΩ，＞16V时ESR＜100mΩ-21。ESR达到初始值10倍以上表示电容已完全失效-7。
D值（损耗角正切）：参考同型号合格电容的出厂值或经验数据，D值显著偏大表明介质损耗过高。
场景适配提示：
工业产线批量检测：LCR电桥配合自动化分选机，可高速完成批量电容参数测试，抽检比例通常为5%～10%-37。
汽车电子可靠性验证：需测试电容在宽温度范围（-40℃～125℃）和振动环境下的参数稳定性。
（2）电容耐压与绝缘电阻测试法
适用于工业高压电容、电力电容器的出厂检验和专业质检。
操作步骤（以高压电容为例）：
使用500V DC兆欧表测试极间与外壳间阻值，要求＞1000MΩ-33。
施加标称电压1.5～3倍的直流或交流电压60秒，检验介质层是否发生击穿或漏电流超标-。
对于电力电容器，极间耐压试验电压为2.15倍额定电压持续10秒-37。
判断标准：
耐压过程中无击穿、电流无突变 → 合格-37。
泄漏电流突变量超过初始值20%即终止试验 → 不合格-33。
（3）电容漏电流测试法
操作步骤：
对电容施加额定电压并保持规定时间（通常1分钟），使用μA级电流表测量漏电流-21。
判断标准：
判定标准I≤0.01CV（C单位μF，V单位V）-21。
漏电流超标说明电容绝缘性能下降，电解液可能已干涸或碳化。
三、补充模块
1. 多场景电容检测重点
工业场景（变频器/电源设备）：
输入滤波电容：重点检测容量衰减和纹波承受能力。某工业设备制造商曾反馈，产线变频器频繁出现电压波动导致停机，经检测发现原有电容在高温环境下容量衰减达40%-。
直流母线电容：重点检测ESR值和耐压性能，ESR显著增加意味着电容寿命接近终点-7。
工作温度每升高10℃，电容寿命减半-7。
汽车电子场景（ECU/电源模块）：
ECU内部电解电容：重点检测漏液和容量衰减。丰田Denso 1UZ-FE ECU中电解电容老化漏液后，会腐蚀PCB铜箔并导致间歇性失火、怠速不稳、随机熄火等故障-65。
启停系统电容模块：需检测电容的健康状态和充放电能力，故障码可能显示“停止-启动电容器健康状态未知”-。
建议对老旧车辆ECU进行预防性电容更换，避免漏液腐蚀导致更严重的PCB损伤-65。
家电维修场景（电磁炉/电视机/电源板）：
电磁炉谐振电容（0.27μF/5μF等）：失效会导致不加热故障，用数字万用表电容档测量可发现实际容量远低于标称值-70。
电源滤波电容：容量衰减会导致输出电压下降、纹波增大。电视机A3电源中1000μF/25V滤波电容失效后，16V绕组电压降至7V，导致整机不开机-70。
维修提示：指针万用表检测充放电不能完全判断电容好坏，建议用数字表测量实际容量或直接代换-70。
2. 电容检测常见误区（避坑指南）
| 序号 | 常见误区 | 正确做法 |
|---|---|---|
| 1 | 指针万用表充放电正常=电容没问题 | 指针表只能定性判断充放电，无法准确测量容量。某电磁炉维修中指针表检测5μF电容充放电正常，但数字表实测仅0.22μF，换新后故障排除-70 |
| 2 | 电容外观完好=性能正常 | 电解电容容量衰减和ESR上升往往早于外观变化，需借助仪器测量 |
| 3 | 忽略环境温度对测量的影响 | 电解电容容量随温度变化，25℃基准下每升高10℃容量增加约5%-21 |
| 4 | 在线测量电容值直接对比标称值 | 并联电路中的其他元件会干扰测量，需拆下或使用专用在线测试仪 |
| 5 | 只测容量忽略ESR和漏电流 | 容量正常但ESR过高仍会影响电路性能，电解电容的ESR值变化通常早于容值异常出现- |
| 6 | 检测前忘记放电 | 残余电荷可能损坏仪器，高压电容残余电压可能造成触电危险 |
| 7 | 万用表量程选择不当导致误判 | 1μF以下电容选20k档，1～100μF选2k档，大于100μF选200档-46 |
3. 行业典型案例
案例一：工业变频器滤波电容容量衰减导致产线停机
故障现象：某工业设备制造商产线变频器频繁出现电压波动，导致设备意外停机，严重影响生产效率-。
检测过程：技术人员使用LCR电桥对变频器直流母线电解电容进行检测，在高温环境下测量发现原有电容容量衰减达40%，ESR值显著上升，远超正常范围。
解决方案：更换为650V/1200μF高压滤波电容后，电压波动问题彻底解决，产线恢复稳定运行。
检测启示：工业场景下的电容需定期检测容量和ESR，尤其是在高温高负荷环境下工作的变频器电容。容量下降超过20%即应预警，超过50%必须更换-7。
案例二：汽车ECU电解电容漏液引发间歇性故障
故障现象：一辆搭载丰田1UZ-FE发动机的车辆出现间歇性失火、怠速不稳、随机熄火、冷启动困难等故障，故障码指向多个不一致的传感器异常，维修陷入困境-65。
检测过程：打开ECU外壳进行外观检查，发现多个电解电容底部有电解液泄漏痕迹，PCB铜箔出现腐蚀，部分走线已被腐蚀断裂。用LCR电桥检测发现，部分电容容量已明显衰减，ESR值远超正常范围。
解决方案：拆除所有老化电解电容，彻底清洗并中和PCB上的电解液腐蚀物，修复受损铜箔走线后更换为耐高温（105℃）的汽车级电解电容。修复后ECU工作恢复正常。
检测启示：汽车ECU内部电解电容漏液是常见故障源，即使电容容量尚可，只要发现漏液痕迹就必须更换。同时必须彻底清理PCB，否则腐蚀会继续蔓延-65。
四、结尾
1. 电容检测核心（多场景高效排查策略）
根据检测场景和精度需求，推荐采用分层检测策略：
第一层（快速初筛） ：外观目检 → 发现鼓包、漏液、引脚腐蚀直接更换
第二层（通用检测） ：数字万用表电容档测量容量 → 与标称值对比，偏差超过20%预警、超过50%更换
第三层（精准检测） ：LCR电桥测量容量、ESR、D值 → ESR显著升高说明电容老化，D值偏大说明介质损耗增加
第四层（专业验证） ：耐压测试+漏电流测试 → 适用于工业高压电容和可靠性要求高的场景
核心判断逻辑：容量正常+ESR正常+外观完好=电容良好；容量衰减/ESR升高/外观异常任一项不满足=建议更换。
2. 电容检测价值延伸（维护与采购建议）
日常维护：定期对关键设备（变频器、ECU、电源板）中的电解电容进行容量和ESR检测。温度每升高10℃，电容寿命减半，注意设备散热和通风-7。
选型采购：工业场景优先选择通过安全规格认证（如GB/T 14472、IEC 60384-14）的电容产品--1。汽车电子选择耐高温（105℃以上）的汽车级电容。采购时注意核对电容的电压等级、容量、温度范围和ESR规格。
代换原则：更换电容时，耐压值不能低于原规格，容量允许在±20%范围内调整（特殊电路除外），ESR应接近原规格。对于滤波电容，容量稍大通常可接受；对于定时/振荡电路，容量必须精确匹配。
定期校准：检测仪器（万用表、LCR电桥）需定期校准，确保测量精度。使用标准电容定期校验仪器是保证长期精度的核心措施-54。
