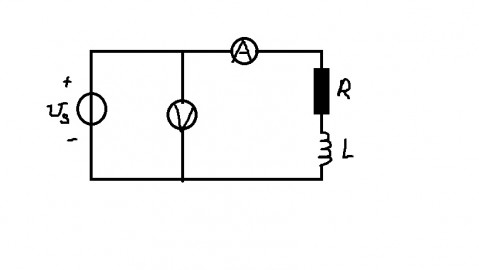

一、开头引言

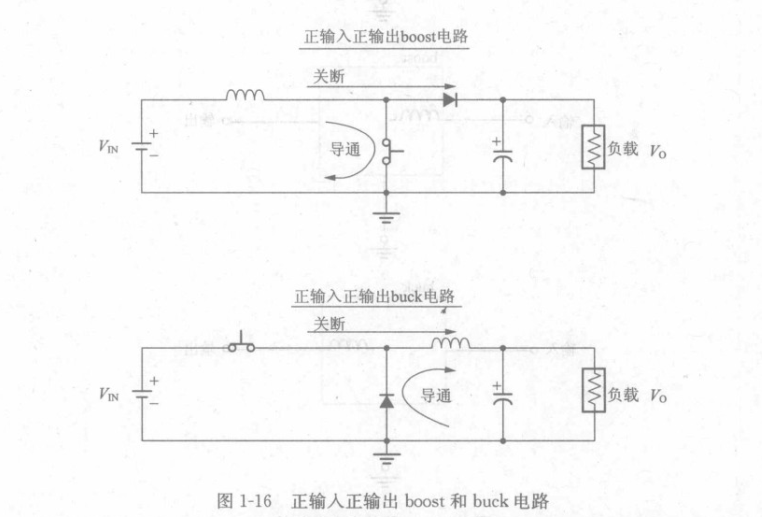

电感作为电子电路中的三大无源元件之一，在工业控制、开关电源、汽车电子等领域扮演着储能、滤波、振荡和EMI抑制等关键角色。在工业伺服驱动器、可编程逻辑控制器（PLC）的电源电路中，电感负责滤除来自交流电源线的噪声和纹波，为逻辑电路提供稳定、干净的直流电源，同时形成EMI滤波器，抑制高频噪声对控制系统运行的干扰-。在开关电源（SMPS）和DC/DC转换器中，功率电感更是直接决定了电源转换效率与输出稳定性。
电感在实际使用中容易因过流过热导致线圈短路或断路、磁芯饱和或破损等问题，影响设备正常工作-。掌握 测量电感如何计算好坏 的核心方法，已成为工业现场维修人员、企业质检从业者和电源工程师的必备技能。
本文立足 工业控制与开关电源 场景，从基础到专业，系统讲解电感检测的完整流程。全文涵盖 万用表检测电感如何计算步骤、LCR电桥精测方法、工业现场常见失效案例分析，以及电感如何计算行业检测误区的规避策略。无论您是工厂初入门的质检员，还是从事开关电源研发的专业工程师，都能从中找到适合自身水平的检测方案。
二、前置准备
（一）工业控制场景电感检测核心工具介绍
根据检测场景的复杂程度和精度要求，电感检测工具分为基础款和专业款两类：
基础款（新手必备） ：配备蜂鸣档和电阻档的数字万用表是电感检测的最基础工具，适合工厂入门质检员快速初筛。重点选择具备200Ω低阻档的型号，因正常电感直流电阻极小（通常为0.几欧到几欧），只有在低阻档才能准确反映线圈导通状态-。
专业款（工业现场/质检场景适配） ：
LCR数字电桥：可精确测量电感值（L）、品质因数（Q）和等效串联电阻（ESR），是工业研发和批量质检的核心设备。市面主流型号如同惠TH2817CX等，测量精度可达0.1%级别-。
带直流偏置源的LCR测试仪：可模拟电感在实际工作电流下的饱和特性，用于大功率电感和车规级电感的深度检测-。
脉冲式线圈测试仪：适用于变频器、电机驱动等场景中的电感匝间短路检测，通过比对瞬态波形评估绕组品质-。
在工具选型上植入 万用表检测电感如何计算工具 和 工业专业仪器检测电感如何计算设备 等长尾词，方便读者按需检索。
（二）工业控制场景电感检测安全注意事项（重中之重）
电感检测看似简单，但工业现场的多种安全风险不容忽视，需严格执行以下规范：
断电放电是铁律：检测前务必断开设备电源，用放电电阻对电路中所有电容进行放电。尤其在高频开关电源中，电感两端可能残留高压电荷，直接触碰有触电风险。
高温元件防护：设备运行后电感绕组温度可能高达80-100℃，断电后需等待10-15分钟待其冷却至室温再进行检测，避免烫伤，同时也防止热态测量影响阻值读数。
仪器档位确认：使用万用表电阻档前，确认表笔无短路、档位正确，严禁在未断电情况下用电阻档测量在线电感，否则可能烧毁万用表或损坏电路板。
静电防护（ESD）要求：贴片电感和小型功率电感对静电敏感，操作时需佩戴防静电手环或在工作台铺设防静电垫，避免静电击穿线圈绝缘层。
以上内容植入 电感如何计算行业安全检测 和 工业高压电感检测防护 等行业长尾词，确保安全规范与实际场景高度契合。
（三）电感基础认知（适配工业控制精准检测）
电感的本质是由导线绕制而成的线圈结构，核心参数包括：
电感量（L） ：衡量线圈存储磁场能量的能力，单位亨利（H），实际常用微亨（μH）和毫亨（mH）。感抗计算公式为 XL = 2πfL，频率一定时电感量愈大，感抗愈大-。
直流电阻（DCR） ：线圈导线的纯电阻值，通常很小（几Ω以下）。线径越粗、匝数越少，DCR越低-。
品质因数（Q） ：表征电感能量损耗的指标，Q值越高，损耗越小。
额定电流（Isat/Irms） ：分别为磁芯饱和电流和温升电流，是功率电感的关键选型参数。
对于工字电感、磁环电感等常见类型，匝数多、线径细的线圈直流阻值可能达到几十Ω，但通常仍在百Ω以内-。理解这些参数之间的关系，有助于快速判断测量结果是否在合理范围内。
三、核心检测方法
（一）外观与导通初检法（工业现场快速初筛）
工业现场设备众多，使用 外观检查+导通检测 的方式，可在不拆焊的前提下快速锁定问题电感。
操作步骤：
第一步：目视检查。观察电感表面是否有烧焦痕迹、外壳裂纹、引脚氧化或松动。特别注意磁芯是否有裂纹或破碎——一旦磁芯破损，电感量将急剧下降-。变频器维修中约15%的故障可通过外观检查直接发现。
第二步：焊点检查。确认电感引脚焊点是否牢固，无虚焊、脱焊或氧化现象-。
第三步：在线导通测试。将万用表拨至蜂鸣档，表笔接触电感两端引脚。正常电感应发出蜂鸣声（表示线圈导通）。若无蜂鸣且显示“OL”（过载/无穷大），则线圈可能已开路-。
工业场景专属注意：在线检测时，电路中的并联元件（如电容、其他电感）可能干扰测量结果。若蜂鸣档显示导通但怀疑电感存在内部短路，需拆下电感单独检测以排除并联干扰。
（二）万用表电阻档检测法（新手重点掌握）
对于无电感测量功能的普通万用表，通过电阻档检测直流电阻（DCR），仍可判断电感的基本好坏。这是 新手测量电感如何计算好坏 的首选方法，操作门槛最低。
模块一：脱板检测（最准确）
用烙铁或热风枪将电感从电路板上取下，避免其他元件干扰测量结果-。
模块二：电阻档测量
万用表调至200Ω档（蜂鸣二极管档也可）
红、黑表笔分别接触电感两端引脚
读取显示数值
模块三：结果判断
正常：显示一个较小的阻值（通常为0.几Ω到几十Ω），说明线圈导通正常-
开路故障：显示“OL”或无穷大——电感内部线圈已断裂，需更换
短路故障：显示阻值为零——线圈匝间短路或内部绝缘击穿-
阻值偏大：显示阻值远高于同类电感（如几十Ω以上），说明线圈存在部分断裂或接触不良
工字电感特殊提示：线径细、匝数多的工字电感DCR可能达到几十Ω，但正常值通常远小于1kΩ。若阻值在数十Ω范围内且无明显异常，仍需结合其他方法综合判断-。
工业现场实用技巧：进行电阻档检测前，将万用表表笔短接归零，可消除接触电阻带来的读数误差。对于大功率电感（额定电流5A以上），建议重复测量2-3次取平均值，以确认数据的准确性-。
（三）LCR数字电桥检测法（进阶精准检测）
当需要精确知道电感量是否偏离标称值时，LCR数字电桥是工业质检和研发场景的首选工具。该方法满足专业群体对 电感如何计算高精度检测 和 电感如何计算行业标准 的深层需求。
操作流程：
第一步：准备工作
将LCR电桥置于水平台面，通电预热5-10分钟。使用前用测试夹具短路并按“清零”键进行校准，以消除测试引线的寄生参数-。
第二步：连接被测电感
将被测电感引脚连接到LCR电桥的测试端子上，确保引脚无氧化且接触良好。对于贴片电感，使用专用的贴片测试夹具，引线尽量短以减小寄生电容影响-。
第三步：设置测量参数
按“L/C/R”键选择电感（L）测量模式
根据电感类型和工作频率选择测试频率：
功率电感（电源滤波用）：1kHz-10kHz
高频贴片电感（射频/通信用）：100kHz-1MHz
共模电感/变压器类：1kHz或100Hz
大感值电感（mH级以上）：100Hz
根据电感量大小选择串联（低阻抗）或并联（高阻抗）等效模式。通常情况下，1kΩ以下选择串联模式-。
第四步：读取和分析数据
| 检测参数 | 判断标准 | 异常情况 |
|---|---|---|
| 电感量（L） | 实测值应在标称值的允许误差范围内（通常±10%~±20%） | 偏离标称值超差→电感参数异常 |
| 品质因数（Q） | 电源滤波类Q值应≥20~30；高频谐振类Q值要求更高 | Q值明显偏低→线圈损耗大/绝缘不良 |
| 等效串联电阻（ESR） | 应与DCR标称值接近 | ESR显著偏高→线圈局部断裂/接触不良 |
某工业设备检测案例中，技术人员使用LCR测试仪以100kHz频率检测时，发现部分电感的感值偏离标称值达18%，超出±15%的允许误差范围，且Q值偏低，进一步分析发现该批次电感存在材料不均、绕线松动等问题，导致ESR升高-。
进阶技巧：直流偏置测试
对于DC/DC转换器、OBC充电模块等大电流场景下的功率电感，需在施加直流偏置电流的条件下测量电感量，评估其是否在额定工作电流范围内发生磁芯饱和。逐步增加直流电流（Idc），观察电感量下降点，当电感量下降至初始值的70%以下时，表明磁芯已开始饱和-。使用带直流偏置源的LCR测试仪是工业质检的标准配置。
四、补充模块
（一）工业控制场景不同类型电感检测重点
1. 工字电感（通用滤波/储能） ：
检测核心：直流电阻DCR
正常值：匝数多、线径细时可达几十Ω，匝数少时仅几Ω-
常见故障：线圈开路、磁芯破损导致感值急剧下降
2. 磁环电感（EMI滤波/共模抑制） ：
检测核心：共模电感量、差模漏感、Q值
常见故障：磁芯饱和导致滤波失效（用红外测温仪检测绕组温度分布，若磁芯温度显著高于绕组，可能是磁芯饱和-）、绕线绝缘破损导致匝间短路
3. 贴片功率电感（DC/DC转换器） ：
检测核心：电感量、饱和电流（Isat）、直流电阻DCR
常见故障：过流导致磁芯饱和、绕线松动、焊接应力损伤
测试频率：通常设为100kHz，符合DC/DC转换器实际工作频率-
4. 车规级电感（新能源汽车/车载电子） ：
检测核心：除电气参数外，还需符合AEC-Q200可靠性测试标准，涵盖温度循环、耐湿性、振动冲击等项目-
特殊要求：汽车厂商通常要求所用电感通过AEC-Q200认证，以降低质量风险-
（二）工业控制场景电感检测常见误区（避坑指南）
结合前期资料和行业实操经验，以下5个高频检测误区需特别警惕：
误区一：用万用表电阻档直接测量在线电感而不考虑并联元件。 危害：电路中并联的电容或其他电感会改变测量回路，导致读数严重偏离真实值，可能将正常电感误判为短路或开路。
误区二：忽略测试频率对电感量的影响。 电感具有频率响应特性，在不同频率下测得的电感量不同。使用LCR电桥时，测试频率应尽量接近电感在实际电路中的工作频率-。用9.6kHz测试频率测量工频变压器用电感，参考意义极为有限-。
误区三：仅凭导通测试判断电感正常。 万用表蜂鸣档只能验证线圈是否导通，无法检测匝间轻微短路和电感量偏移。匝间短路时电感量会降低，但线圈可能仍保持导通状态-。因此脱板后需进一步用电感档或LCR电桥精测。
误区四：忽略温度对测量结果的影响。 电感线圈的电阻值随温度升高而增大，热态测量的DCR可能比常温下高出10%-20%，导致误判。
误区五：认为电感测量值必须在标称值上，低于即损坏。 实际电感均有允许误差范围（通常±10%~±20%），只要实测值在误差范围内均属合格品。部分材料不均、绕线松动的电感感值虽在误差范围内，但Q值偏低同样影响性能，需综合判断-。
（三）工业控制场景电感失效典型案例（实操参考）
案例一：工业开关电源输出纹波异常——滤波电感饱和失效
故障现象：某工厂自动化设备开关电源模块输出端出现高频纹波超标，PLC频繁误动作，设备无法稳定运行。
检测过程：
断电放电后用万用表电阻档测量输出滤波电感的DCR，读数约0.8Ω，基本正常
使用LCR电桥在100Hz频率下测量电感量，读数与原标称值（100μH）基本吻合
进阶检测：用带直流偏置源的LCR测试仪逐步施加直流电流，当电流升至5A（接近设计额定电流的70%）时，电感量骤降至30μH以下
判断：电感在正常负载下即发生磁芯饱和，滤波功能基本丧失
解决方法：更换为饱和电流更高的功率电感（Isat从8A提升至15A），纹波恢复正常，设备稳定运行。该案例提示：电感选型时额定电流需留有充足裕量，检测时务必评估其实际饱和特性。
案例二：变频器EMI滤波电感过热烧毁——匝间短路故障
故障现象：某工厂变频器连续运行约3000小时后，输入端EMI滤波电感外壳烧焦发黑，变频器频繁报过流故障。
检测过程：
断电冷却后观察：电感表面有明显烧焦痕迹，部分绕线绝缘漆碳化剥落
用万用表200Ω档测量电感两端：阻值约12Ω，虽非开路但仍显示导通
使用脉冲式线圈测试仪对该电感与同型号正常电感施加相同脉冲电压，对比两者瞬态波形，发现故障电感波形明显畸变、振幅衰减严重
拆解检查：绕线因长期过热导致绝缘老化，在层间形成匝间短路
解决方法：更换新电感并在变频器散热风道处增加温度监测。后续对该批次电感进行了100% DCR和匝间绝缘测试，剔除了3只匝间绝缘不良品。该案例表明：仅凭万用表导通测试无法检出匝间短路，脉冲测试是检测此类故障的必要手段-。
五、结尾
（一）电感检测核心（工业控制高效排查策略）
结合工业控制与开关电源场景的实际需求，推荐分级检测策略：
第一级（快速初筛——适用生产线巡检/现场维修） ：
断电放电 → 外观检查（烧焦/裂纹） → 万用表蜂鸣档测通断 → 万用表200Ω档测DCR
判断逻辑：无穷大→开路；阻值明显偏大→线圈部分断裂；阻值≈0但蜂鸣正常→可能匝间短路，需进入下一级检测
第二级（精准测量——适用研发验证/质检抽检） ：
拆焊脱板 → LCR电桥测量电感量L和Q值 → 与标称值对比 → 判断是否在误差范围内
判断逻辑：L偏离超差或Q值偏低→电感参数异常
第三级（深度分析——适用大功率/高可靠性场景） ：
带直流偏置源的LCR测试仪测饱和特性 → 脉冲线圈测试仪测匝间绝缘 → 温度循环测试（车规级）
判断逻辑：电流达额定值前电感量下降→饱和风险；瞬态波形畸变→匝间绝缘缺陷
按此 测量电感如何计算好坏步骤 执行，可覆盖工业场景下90%以上的电感故障类型。
（二）电感检测价值延伸（工业维护与采购建议）
日常维护技巧：
定期（建议每6-12个月）使用红外测温仪检测运行中的电感表面温度，与设计温升值对比，早期发现过热隐患
功率电感周围保持良好通风散热，避免堆积灰尘影响散热效率
变频器和开关电源维修时，将电感检测纳入标准检修流程
采购建议：
选择电感时，关注规格书中的饱和电流（Isat）和温升电流（Irms）两个参数，额定电流至少为实际工作电流的1.2-1.5倍
汽车电子或工业高可靠性设备，优先选用通过AEC-Q200认证的电感-
大电流电感选型时，关注DCR指标，低DCR有助于降低铜损、提升整机效率-
