一、核心写作目标
本文围绕如何测量工业电机功耗好坏这一核心命题，撰写一份兼顾新手入门与专业需求的电子行业元器件检测实操指南。以“实操落地、行业适配”为核心，清晰、细致地讲解工业电机的功耗测量方法，帮助不同基础的读者——包括工厂维修电工、企业能源管理质检人员、工业设备维护爱好者——快速掌握电机功耗检测技巧，能独立完成电机运行状态的判断，同时规避检测过程中的安全风险和常见误区，为电机系统的节能改造和故障排查提供可靠的数据依据。
二、前置准备
2.1 工业电机功耗检测核心工具介绍
测量工业电机功耗，工具的选择直接关系到检测结果的准确性和操作效率。根据不同受众的使用场景和技能水平，将工具分为基础款和专业款两类：
基础款（新手必备，适配工厂巡检场景） ：对于工厂入门维修电工、设备巡检人员等新手群体，优先推荐钳形功率表（也称钳形功率计）。这类工具能在不断开电路的情况下测量电流、电压、有功功率和功率因数，尤其适合在不中断生产的条件下进行快速检测-39。推荐型号如日置PW3360系列钳形功率计，支持单相到三相四线的多种接线方式，可在仪器中设置对应的接线模式后直接开始测试-47；KEW 2060BT钳形功率计则采用超大水滴形钳头，可测量最大导体直径75毫米或截面80×30毫米的母线，适合工业现场的大电流母线测量，同时具备谐波分析功能-41。入门级数字万用表（含钳形电流功能）也可作为替代，但精度有限，适合初步判断。
专业款（适配工厂流水线批量检测/高精度校验场景） ：对于专业质检工程师、设备维修技师等专业人员，需选用高精度功率分析仪。功率分析仪不仅能精确测量功率、效率等关键参数，还能深入分析谐波与动态性能，为电机的能效认证提供坚实的数据支撑-1。横河WT5000、日置PW8001等高精度功率分析仪具备宽频带与高精度特性，能在低功率因数下保持测量精度，适合空载或轻载状态下的电机测试-4-1。对于变频驱动电机，建议选用具备功率谱分析（PSA）功能的仪器，以准确分析开关频率带来的高频功率损耗-28。
工具选择建议：新手从钳形功率表入手即可覆盖90%的日常巡检需求；专业人员在批量检测或故障深度分析时，务必配置功率分析仪。
2.2 工业电机功耗检测安全注意事项
⚠️ 重点安全事项（共5条，重中之重） ：
断电确认与挂牌上锁：在接触电机接线端子前，必须确认电源已完全断开，并执行挂牌上锁程序。误触高压接线端可能导致致命电击事故。即使使用钳形表进行非接触测量，也需确保操作环境干燥、绝缘良好。
高压防护（工业场景专属） ：工业电机供电电压通常为380V、6kV甚至10kV。检测高压电机（6kV/10kV）时，必须穿戴绝缘手套、绝缘鞋，使用符合耐压等级的绝缘工具。依据GB 30254-2024标准，高压三相笼型异步电动机电压范围覆盖3kV(3.3kV)、6kV和10kV-11。
仪器选型适配：确保所选测量仪器的电压量程覆盖被测电机额定电压的1.5倍以上。钳形功率表KEW 2060BT的交流电压量程为1000V，适用于低压380V系统-41。高压电机检测必须使用专用高压测试设备。
电容器放电：测量结束后，变频驱动电机内部的直流母线电容器可能仍存有残余电压，需等待3-5分钟或使用放电棒主动放电后再接触线路。
禁止带电拆接：严禁在通电状态下插拔任何测量线束或电流钳的接线端口，防止产生电弧或损坏仪器。
2.3 工业电机基础认知（适配工厂精准检测）
在进行功耗测量之前，需对被测电机的基础参数有一定了解。工业电机（主要是三相异步电动机）的功耗异常通常体现在以下几个方面：
额定功率：电机铭牌上标注的额定功率（单位kW），是该电机在额定工况下的输出机械功率。实测输入电功率显著高于额定功率时，说明电机存在过载运行或效率下降问题。
额定电流：额定电流是判断负载状态最直观的参数。实测电流长期超过额定电流10%以上，需排查负载是否过重或电机是否存在内部故障。
功率因数：工业电机在轻载或空载时功率因数极低（可能低至0.2以下），高精度功率分析仪需在低功率因数下保持测量精度，才能准确捕捉空载损耗-1。
能效等级：依据GB 18613-2020，电动机能效分为1级（最高）、2级、3级，明确不同功率、极数电机的能效限定值，禁止生产、销售3级以下低效电机-15。GB 30254-2024则是高压三相笼型异步电动机的能效等级标准，规定了技术要求和试验方法-。
变频驱动特性：变频器驱动的电机，其输入电流中包含基波分量和高次谐波分量。只有基波频率为电机驱动提供有效能量，其他频率的功率均为损耗-29。
三、核心检测方法
3.1 工业电机功耗基础检测法（工厂新手快速初筛）
适合工厂巡检、快速排查的初筛方法，无需复杂工具，仅凭感官和基础仪表即可完成。
方法一：感官判断法（异常预判）
听声音：正常运行的电机声音平稳均匀。出现“嗡嗡”沉闷声可能意味着过载或缺相；出现尖锐异响可能源于轴承损坏或转子摩擦；出现周期性拍频声可能由电源电压不平衡引起。
测温度：用手背轻触电机外壳（注意避开散热风扇入口），正常温升手感温热但不烫手（通常外壳温度≤70℃）。若明显烫手甚至冒烟，表明电机严重过载、绕组短路或散热不良。F级绝缘绕组温升需≤105K-15。
查电流：使用钳形电流表夹持三相电源线中的任意一根，读取电流值。三相异步电动机常见的电气部分故障包括定子绕组缺相运行、三相电流不平衡等-24。若三相电流偏差超过10%，说明存在断相、匝间短路或供电不平衡问题。
方法二：简易仪表检测法（万用表初判）
断开电源后，使用万用表电阻档测量电机绕组的直流电阻。三相异步电动机的定子绕组三相电阻值应基本相等，偏差不应超过平均值的2%。若某一相电阻明显偏大，说明该相绕组可能存在断线或虚接；若某两相之间电阻为零（短路），说明存在匝间短路。
测量绕组对外壳（地）的绝缘电阻。常温下绝缘电阻应≥2MΩ，湿热环境下应≥1MΩ-15。绝缘电阻明显偏低意味着电机受潮或绝缘老化，继续运行有漏电风险。
注意要点：工业现场常存在电磁干扰，使用万用表测量电阻前务必确认已完全断电且电容器已放电完毕。

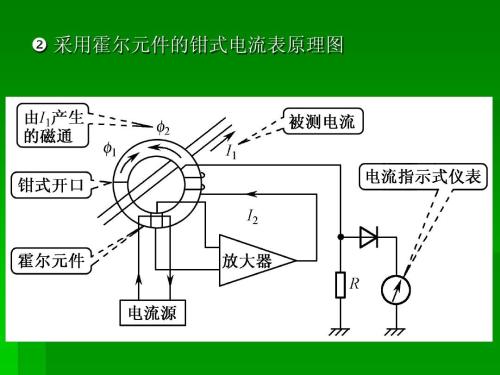

3.2 钳形功率表测量功耗方法（工业新手重点掌握）
钳形功率表是工业电机功耗检测最常用的工具，操作便捷、无需断电，是工厂维修人员和新手必须掌握的核心技能。
准备工作： 以日置PW3360系列钳形功率计为例。
第一步：接线与配置
将钳形电流传感器夹持在电机主供电线的三相导线上（每相各夹一只），电压测试线分别连接到对应相位的接线端子上。接线时需确保电压线与电流钳与对应的相位严格一一对应-47。
在仪器中设置对应的接线方式。三相三线电机选择〖3P3W3M〗模式；三相四线系统选择〖3P4W〗模式。同时选择与所用电流传感器匹配的型号。
第二步：参数设置与验证
确认相序是否准确。多数钳形功率计在启动后会显示相序状态，若提示相序错误，需对调任意两相电压线或电流钳。
设置电压量程和电流量程，建议略高于电机额定值（例如额定电压380V可设量程600V）。
对电流钳进行归零操作，避免残余磁场影响测量精度。
第三步：数据采集与判断
读取有功功率（单位kW）和无功功率（单位kVar）。实测有功功率若持续高于电机额定功率，说明存在过载。
读取功率因数（cosθ）。三相异步电动机在额定负载下功率因数通常为0.8-0.9；空载或轻载时功率因数可能低至0.2-0.4-1。功率因数长期偏低说明电机“大马拉小车”，存在能源浪费。
读取三相电流值。KEW 2060BT可同时显示有功功率、视在功率、功率因数等多个参数-41。三相电流偏差超过10%需排查供电或绕组问题。
第四步：结果判断标准
正常状态：实测有功功率≈额定功率（±10%），三相电流平衡，功率因数符合负载特性。
过载状态：实测有功功率＞额定功率×1.1，三相电流同步偏高。
断相/缺相状态：某一相电流接近0，其余两相电流异常升高。
功率因数异常偏低（＜0.5且负载不轻）：需排查无功补偿装置或电机效率下降。
实用技巧：工厂新手可在设备满负荷运行时测量，此时数据最能反映电机真实工作状态。对于频繁启停的设备，建议连续测量30分钟以上取平均值，排除启停冲击的干扰。
3.3 专业功率分析仪检测电机功耗方法（进阶精准检测）
适配工厂流水线批量检测、专业质检环节、能效认证等高精度需求场景，是专业质检工程师和维修技师需要掌握的进阶技能。
适用场景：变频电机能效测试、电机系统节能改造前的基线测量、能效等级判定（依据GB 18613-2020或GB 30254-2024）、故障深度诊断等。
核心设备：高精度功率分析仪（如横河WT5000、日置PW8001、Fluke Norma 5000等），配合电流互感器或高精度电流探头。
测量原理：电机效率测试的核心在于准确获取电机的“输入”与“输出”，通过计算得出效率值。输入电功率由功率分析仪直接测量电机端的电压和电流信号计算得出；输出机械功率则通过测量电机轴端的扭矩和转速来计算-1。
操作流程：
第一步：连接与配置
将电压测量线的两端分别连接到功率分析仪的电压输入端子和电机的相应电压端子上。对于三相电机，需同时测量三路电压和三路电流-50。
电流互感器或电流探头夹在电机的电源线上，确保居中对准，避免偏移引起的相位误差。
根据被测电机的额定参数，在功率分析仪上设置电压、电流测量量程。例如，电机额定电压为380V，可设电压量程为600V-50。
设置接线方式（3P3W或3P4W）和同步采样参数。
第二步：空载试验（评估铁芯与绕组装配质量）
电机不带任何机械负载空载运行。
记录空载电流、空载输入功率和空载功率因数。三相空载电流应基本平衡，偏差不超过10%-。空载损耗明显偏高可能源于铁芯质量问题（硅钢片短路）或机械摩擦（轴承安装过紧）。
注：空载状态下功率因数极低，普通功率表测量误差大，必须使用具备低功率因数精度补偿的功率分析仪。
第三步：负载试验（核心性能评估）
在额定负载工况下运行电机（或使用测功机系统加载）。
同步测量输入电功率和输出机械功率（转速×扭矩）。
计算电机效率：η = Pout / Pin × 100%。
依据GB 18613-2020判定电机的能效等级是否符合要求-15。
记录负载电流、负载功率因数，绘制机械特性曲线-15。
第四步：谐波分析（变频电机专属）
对于变频器驱动的电机，需进行谐波分析。变频器输出的PWM波形含有丰富的谐波，传统测量仪器往往力不从心-1。
功率分析仪可进行谐波分析，计算总谐波畸变率，评估谐波对电机效率的影响。
配备功率谱分析（PSA）功能的仪器（如PW8001）可进一步区分基波功率和高频损耗功率，准确量化变频器开关频率造成的额外损耗-28-29。
第五步：在线测试技巧（批量检测优化）
使用具备多通道同步采集功能的功率分析仪，可同时对多台电机的输入输出进行测量，大幅提升检测效率。
配合工业物联网智能监测终端（如安科瑞ADW300系列多功能物联网电表），可实现全电量远程实时监测，自动识别异常能耗并提前预警-。
ABB Ability™ Smart Sensor等无线智能传感器可直接粘贴在电机表面，实时监测振动、温度、负载和功耗数据，提前预判故障-61。
判断标准参考：
额定负载下效率低于能效等级限定值 → 能效不合格
三相电流不平衡度＞10% → 供电或绕组异常
总谐波畸变率（THD）＞5% → 需加装滤波装置
功率因数持续偏低且无功补偿正常 → 电机轻载或老化
四、补充模块
4.1 工业不同类型电机的功耗检测重点
工业现场电机种类繁多，不同类型电机的功耗检测侧重点各不相同。
低压三相异步电机（380V，工厂最常见） ：检测重点在于三相电流平衡度和功率因数。这类电机广泛用于风机、水泵、传送带等设备，过载和缺相是最高发的故障类型-24。巡检时优先用钳形表测三相电流，偏差超过10%需进一步排查。
高压三相异步电机（3kV/6kV/10kV） ：检测重点在于能效等级合规性和绝缘状态。依据GB 30254-2024标准进行能效评定，高压电机内部结构复杂，建议由专业机构使用高压功率分析仪和绝缘测试仪进行定期检测-。
变频驱动电机：检测重点在于谐波分析和高频损耗分析。变频器输出的PWM波形含有大量谐波成分，普通功率表测量不准。需使用具备宽频带（DC到数百kHz）和高采样率的功率分析仪，准确区分基波功率和谐波损耗-28。
永磁同步电机（高效节能电机） ：检测重点在于效率MAP图和功率因数一致性。永磁电机在轻载下仍能保持较高的功率因数，若检测发现功率因数显著偏低，可能存在退磁问题，需依据GB 30253-2013标准检测-。
伺服电机：检测重点在于动态响应过程中的瞬时功率变化。需使用高采样率功率分析仪捕捉启动、制动和负载突变过程中的能效变化-1。
4.2 工业电机功耗检测常见误区（避坑指南）
以下列出5个工业电机功耗检测中的高频误区，帮助读者规避行业内的检测误判。
误区一：只测电流不测功率，认为电流正常电机就正常。 电机电流正常但功率因数极低（如0.3-0.4），说明电机处于严重轻载状态，“大马拉小车”造成能源浪费。应同时测量有功功率和功率因数，全面评估电机运行效率。
误区二：空载或轻载时用普通功率表测功率。 空载状态下功率因数极低，普通功率表的相位误差会导致功率测量结果严重失真-1。必须使用具备低功率因数精度补偿的专业功率分析仪。
误区三：忽略谐波对功耗测量的影响。 变频电机系统中，变频器输出的PWM波形含有丰富的谐波，普通仪表只能测工频基波。高次谐波会额外增加电机铜耗和铁耗，导致测量结果偏低。必须使用具备宽频带和高精度谐波分析功能的仪器-1。
误区四：未校准仪器就直接测量。 电流钳未归零、电压量程设置不当等都会引入系统误差。测量前务必执行归零操作，并确认量程设置合理。
误区五：忽略环境温度对电机运行状态的影响。 高温环境下电机绕组电阻升高、散热变差，相同负载下的实测电流可能偏高。记录测量时的环境温度和电机外壳温度，作为判断辅助依据。
4.3 工业电机功耗失效典型案例（实操参考）
案例一：工厂皮带输送机电机过载故障
故障现象：某化工厂一条皮带输送线，配备37kW三相异步电机。运行一段时间后，电机表面温度明显升高，伴有沉闷“嗡嗡”声，变频器频繁报警过载。
检测过程：使用钳形功率表KEW 2060BT测量电机输入端的三相电流和有功功率。实测A相67A、B相65A、C相66A，三相电流基本平衡，但实测有功功率达42kW，远超额定功率37kW。功率因数约0.86，处于正常范围。现场观察输送带发现物料堆积严重，判断为机械负载过重。
解决方法：清理输送带积料，调整皮带张紧度。处理后实测有功功率降至35.5kW，电机外壳温度恢复正常。教训：电流平衡不等于电机正常，必须同时测量有功功率来判断负载状态。日常巡检应将功率监测纳入标准化流程。
案例二：变频驱动风机电机谐波损耗过大
故障现象：某水泥厂除尘风机由75kW变频电机驱动，变频器输出频率35-45Hz。工厂能效审计发现该风机电机电耗异常偏高，但电流和功率因数均无异常。
检测过程：使用日置PW8001高精度功率分析仪对变频器输出端进行功率谱分析（PSA）。结果显示，变频器载波频率（约8kHz）附近存在显著的高频功率分量，高频损耗约占总输入功率的6%-7%。而普通功率分析仪的谐波分析只能覆盖基波频率的低次谐波，完全无法捕捉这一高频损耗-29。
解决方法：优化变频器载波频率设置，从8kHz调整为4.5kHz，同时加装输出滤波电抗器。调整后高频损耗降至约2.5%，年节电约4.5万度。教训：变频电机功耗检测必须使用具备宽频带分析能力的专业功率分析仪，普通功率表无法准确评估变频驱动系统的真实能耗。
五、结尾
5.1 工业电机功耗检测核心（工厂高效排查策略）
根据工厂实际应用场景，推荐分层级的分级检测策略，高效排查电机功耗异常：
第一层：日常快速巡检（耗时5-10分钟）
使用感官判断法：听声音、测温度
使用钳形电流表：快速测量三相电流，判断是否存在缺相或严重不平衡
适用对象：维修电工、设备巡检人员每日例行检查
第二层：定期精准检测（耗时30-60分钟）
使用钳形功率表：测量有功功率、无功功率、功率因数
与电机铭牌额定参数对比，判断是否过载或效率低下
适用对象：每月/每季度工厂设备维护计划中的例行检测
第三层：深度能效评估/故障深度诊断（耗时数小时）
使用高精度功率分析仪：进行空载试验、负载试验、谐波分析、效率计算
依据GB 18613-2020或GB 30254-2024标准进行能效等级判定
对于变频驱动系统，需使用功率谱分析功能评估高频损耗
适用对象：能效改造前的基线测量、重大故障排查、能效认证
高效排查逻辑：先用感官和基础仪表快速筛查，发现异常后升级为钳形功率表精确定量，确认真实故障后再调用专业功率分析仪进行深度分析，避免“一刀切”式检测带来的时间和人力浪费。
5.2 工业电机功耗检测价值延伸（工厂维护与能效管理建议）
日常维护建议：建立电机功耗台账，记录每台关键电机的额定参数和定期检测数据（三相电流、有功功率、功率因数）。对比历史数据，及早发现性能劣化趋势。使用工业物联网智能监测终端，如ABB Ability™ Smart Sensor，可实时监测振动、温度、负载和功耗数据，实现预测性维护-61。
采购建议：采购新电机时，务必核查其能效等级是否符合GB 18613-2020标准。优先采购能效1级或2级的高效节能电机。禁止采购能效3级以下的低效电机-15。对于高压电机采购，需确认其符合GB 30254-2024的最新要求-。
校准建议：钳形功率表每年校准一次，高精度功率分析仪每半年校准一次。测量精度直接影响故障判断的准确性，切勿忽视仪器校准周期。
5.3 互动交流（分享工厂电机功耗检测中的难题）
你在工厂电机维护中，是否遇到过以下功耗检测难题？欢迎分享交流：
变频驱动电机实测电流正常但功率因数异常偏低，如何精准定位原因？
空载或轻载状态下，普通功率表测出的功率数值明显异常，你是否也有类似困扰？
工厂老旧电机经多次维修后，如何准确评估其当前的真实能效水平？
高压电机（6kV/10kV）功耗检测需要哪些特殊的仪器和安全防护措施？
欢迎在评论区分享你的实操经验和检测难题，我们将持续更新更多工业电机功耗检测的干货内容。关注本专栏，获取更多工厂设备维护与能效管理的实用技巧。
声明：本文内容仅供参考，具体检测操作请结合现场设备情况和相关安全规范执行。高压电机检测必须由具备相应资质的专业人员进行。
