手工焊贴片焊点质量检测实操指南（消费电子维修/汽车电子/工业设备多场景适配，新手入门+专业质检）
SMT贴片工艺虽然高度自动化，但在医疗设备、汽车电子、消费电子维修等领域，手工焊接依然是不可或缺的核心环节-3。一个焊点是否可靠，直接决定了电路板的性能稳定性——据统计，电子整机产品故障中，有近一半由焊接不良引起-27。无论你是维修入门者还是工厂质检员，掌握一套贴合实际场景的焊点检测方法，都能大幅提升故障排查效率。
本文将从消费电子维修、汽车电子、工业设备三大场景出发，分层次详解手工焊贴片焊点的检测方法，基础部分侧重新手易懂，进阶部分适配专业质检需求，帮助不同基础的行业从业者快速掌握焊点好坏判断技巧。
二、前置准备
1. 手工焊贴片检测核心工具介绍（基础款+专业款）
基础工具（新手必备，适配家庭维修/学徒场景）
数字万用表：核心检测工具，需具备蜂鸣通断档、电阻档（200Ω以上量程）和电压档。入门推荐优利德UT136B+或胜利VC890C+，价格在100-200元区间，足够覆盖90%的日常检测需求。
带刻度放大镜（10-20倍） ：用于观察焊点润湿角度和表面状态，小间距元件（如QFP封装）的桥接检查必不可少-11。
镊子（弯尖头+直尖头） ：弯尖头更适合操作0402、0603等小封装贴片元件，直尖头用于物理轻触测试判断焊点是否松动。
防静电手环：手持PCB检测时需佩戴，避免静电击穿敏感芯片——这是许多维修新手容易忽略的关键环节。
专业工具（适配工厂流水线/专业质检场景）
数字显微镜（200倍以上） ：用于焊点微观结构分析，观察IMC层形成状态，是IPC-A-610 Class 3高可靠性产品质检的标配设备。
X-Ray检测设备：专门用于BGA、QFN等底部焊盘不可见器件的焊点检测，可透视焊球空洞、连锡、少锡等缺陷-45。行业通常要求BGA空洞率≤25%，关键区域≤15%。
自动光学检测仪（AOI） ：产线批量检测的核心设备，通过高分辨率相机识别缺件、偏位、虚焊、连锡、立碑等外观缺陷，误报率需控制在合理范围-45。
烙铁温度测试仪：用于校准烙铁头实际温度，手工焊接质量管控中温度稳定性±5°C以内才算合格-12。
飞针测试仪/ICT在线测试仪：批量生产中检测开短路、电阻电容参数异常的高效工具，覆盖90%以上的工艺缺陷-45。
2. 手工焊贴片检测安全注意事项（行业通用+场景专属）
在进行焊点检测前，请务必遵守以下安全规范：
① 断电检测原则（重中之重） ：无论何种场景，检测前必须切断电路板供电，并等待电容放电完毕（高压电容需额外放电处理）。带电检测不仅存在触电风险，还可能导致万用表损坏。
② 静电防护规范：手持PCB时必须佩戴防静电手环，工作台需铺设防静电桌垫。在消费电子维修和工业设备维护中，静电击穿导致的隐性损伤往往难以追溯，危害极大。
③ 烙铁使用安全：若检测过程中需要补焊或拆焊，烙铁温度应控制在300-360°C，避免长时间加热同一焊点导致焊盘脱落-27。焊接时间不超过3秒/点，对热敏感元件（如LED、传感器）需控制在250°C以下。
④ 环境要求：检测环境应光线充足、通风良好，避免潮湿。高精度检测需在温湿度受控的洁净环境中进行-2。
⑤ 个人防护：使用放大镜或显微镜时避免直视强光源；使用X-Ray设备时需严格遵循辐射防护规定，操作人员需持证上岗。
3. 手工焊贴片焊点基础认知（适配多场景精准检测）
一个合格的手工焊贴片焊点，需要从三个维度进行评估：
① 润湿性：熔融焊料是否均匀铺展在元件引脚和PCB焊盘上，形成牢固的冶金结合。优良焊点呈现光滑、明亮的凹形弯月面，焊料与引脚/焊盘之间的润湿角（接触角）应为30-60°-11。润湿角大于70°表示润湿性差，小于30°则可能是焊料过多或助焊剂污染。
② 焊料覆盖率：对贴片元件，焊料应自然流动覆盖焊盘表面100%，并完全包裹元件引脚端部-11。对IC类多引脚元件，单个引脚焊料爬升高度需达到引脚厚度的75%以上。
③ 焊点机械强度：合格焊点应能承受10-20gf的推力测试而不松动。后焊工艺中，焊点抗拉强度可达8-12kgf-1。
三、核心检测方法
1. 手工焊贴片基础检测法（多场景新手快速初筛）
目视检测法（无需工具，上手最快）
将PCB放置在充足光线下，按以下顺序检查所有焊点：
检查漏焊：该焊接的位置完全没有焊锡，直接可见，通常发生在操作疏忽或视野受限的小封装元件上-25。
检查焊点光泽度：合格焊点表面应光滑、明亮，呈现金属光泽；虚焊焊点表面粗糙、灰暗、呈“磨砂”状-30。
检查连锡（短路） ：相邻引脚之间是否存在焊锡桥接——在小间距元件（如0402封装）焊接中，这是最常出现的问题-30。
检查焊料量：焊点应呈凸面但不过度臃肿。焊锡量不足会导致机械强度不足，焊锡量过多可能掩盖内部缺陷-11。
检查立碑/偏移：贴片电阻或电容是否一端翘起、未与焊盘完全接触-30。
物理轻触法（辅助判断松动）
使用镊子尖端轻轻碰触可疑焊点，施加约10-20gf的力：
若元件引脚可被轻易拨动，说明焊点虚焊-27。
若焊点伴随轻微晃动，则存在虚焊风险——合格焊点应牢固不可移动。
轻拍电路板边缘，观察设备故障现象是否随之变化，这是虚焊典型特征-39。
行业适配注意要点：在工业设备场景（变频器、伺服驱动器）中，因存在大量功率元件和大电流焊点，单纯目视检测不足以保证可靠性，需结合热成像仪扫描焊点工作温度分布；在消费电子维修场景（手机、笔记本）中，因焊点密度高、封装尺寸小（01005甚至更小），建议使用20倍以上放大镜进行细致检查；在汽车电子场景（ECU控制单元）中，焊点需承受高温振动环境，检测时应重点关注是否存在裂纹-1。
2. 万用表检测手工焊贴片方法（新手重点掌握）
万用表是新手掌握焊点检测最核心的工具，分为三个检测模块：
模块一：通断检测（排查短路/开路）
档位调节：旋转至蜂鸣通断档（二极管符号旁带蜂鸣图标的位置）。
① 排查相邻引脚短路（连锡）
第一步：将表笔分别接触相邻的两个引脚焊盘。
第二步：听蜂鸣器——若蜂鸣器响，说明两引脚之间存在短路。
结果判断：正常状态下相邻引脚不应导通（除非电路设计本就需要短接）。
实用技巧：在焊接IC（如STM32、ATMega系列）后，务必对所有相邻引脚进行通断检测，这是新手最容易漏掉的环节，能有效避免上电烧毁芯片。
② 排查焊点开路（虚焊导致的断路）
第一步：将表笔分别接触元件的两个焊接端（或元件引脚与线路末端测试点）。
第二步：观察万用表是否显示导通（蜂鸣器响且阻值接近0Ω）。
结果判断：若不导通或阻值不稳定（时通时断），说明焊点存在虚焊。
行业适配：在汽车ECU控制单元维修中，建议采用“振动中测试法”——轻拍PCB同时观察通断变化，可有效发现间歇性虚焊-39。
模块二：电阻值检测（验证焊点接触质量）
档位调节：旋转至电阻档（Ω），选择200Ω量程（若万用表无自动量程功能）。
操作步骤：测量元件两端的直流电阻值，与元件标称值进行对比。例如测量贴片电阻两端阻值是否等于标称值，测量电感两端阻值是否为极低阻值（通常<1Ω）-。
结果判断：若阻值异常增大或无穷大，说明焊点存在虚焊或开路；若阻值过小或为0，可能存在短路（需结合通断检测确认）。
注意：测量前需确保被测元件已从电路中断开或已断电，否则测量结果无效。
模块三：电压检测（在线验证供电是否到达焊点）
档位调节：旋转至直流电压档（DCV），量程根据电路工作电压选择（如5V电路选20V量程）。
操作步骤：电路板通电后，测量元件两端电压是否与设计值相符。例如测量芯片VCC引脚与GND之间的电压是否为3.3V或5V。
结果判断：若电压正常但元件不工作，说明信号线焊点可能存在问题；若电压异常偏低，可能存在焊点接触不良导致压降。
安全提示：带电检测时务必佩戴防静电手环，避免表笔触碰相邻引脚造成短路。
新手避坑提示：万用表检测3.3V数字电路时，普通万用表内阻不足会导致测量值偏差达12%，推荐使用输入阻抗>10MΩ的数字万用表-。若测得的阻值异常但通断正常，问题可能出在元件本体而非焊点，此时需更换元件再测确认。
3. 行业专业仪器检测手工焊贴片方法（进阶精准检测）
AOI自动光学检测（适配工厂流水线批量质检）
AOI位于回流焊后，是第一道外观防线。检测流程如下：
第一步：将待测PCB放入AOI设备工作平台，确保定位准确-25。
第二步：根据PCB设计文件和IPC-A-610标准建立检测程序，对不同器件（阻容、IC、连接器）设置独立检测参数-45。
第三步：设备自动扫描，高分辨率相机按设定路径拍摄每个焊点，软件算法分析润湿角度、焊点形态等特征。
结果判断：自动标记虚焊、连锡、锡珠、立碑、缺件等缺陷，导出检测报告供人工复核-45。
行业标准：焊盘表面≥75%覆盖润湿（Class 3要求≥90%），贴片元件焊点厚度≥0.3mm-。
X-Ray检测（适配BGA/QFN/工业级高可靠性产品）
对于底部焊盘被元件本体遮挡的器件（BGA、QFN、LGA），AOI无法检测，必须使用X-Ray：
第一步：将PCB放置于X-Ray检测设备载物台，选择2D或3D成像模式。
第二步：对BGA区域进行透视扫描，观察焊球内部空洞、偏移、少锡、连锡等状态-45。
第三步：使用设备软件测量空洞率（空洞体积/焊点总体积）。
结果判断：行业通常要求BGA空洞率≤25%，关键区域（如电源管理芯片）≤15%-45。
行业适配：在汽车电子和工业设备质检中，X-Ray是必检项，能有效发现隐藏焊点缺陷，避免售后返修。
ICT在线测试/飞针测试（适配批量生产高效筛选）
ICT通过针床接触测试点，自动检测开短路、电阻、电容等器件参数-45：
第一步：将PCB放置于ICT测试治具上，针床探针与测试点接触。
第二步：启动测试程序，设备自动检测各网络节点的电气参数。
结果判断：快速定位开短路位置、参数异常元件，精确到具体焊点。
行业数据：ICT覆盖90%以上的工艺缺陷，是批量生产中最高效的筛选工具-45。
FCT功能测试（产品出厂前最终验证）
FCT通过模拟整机工作环境测试产品功能，为质量兜底：
第一步：将PCB与自动化测试工装连接，加载固件。
第二步：模拟实际工作场景，测试电压、电流、时钟、通信接口、传感器功能等指标-45。
结果判断：若功能全部达标则合格，否则需追溯焊点或元件问题。
行业适配：在工业设备质检中，FCT必须100%执行，并配合老化测试验证长期可靠性。
四、补充模块
1. 不同场景手工焊贴片焊点检测重点
① 消费电子场景（手机/笔记本/家电维修）
重点检测对象：0402、0603封装的贴片电阻电容、QFP封装的IC、USB/HDMI等连接器。
检测核心：重点关注连锡（短路）和虚焊，小封装元件引脚间距小，焊接后务必用万用表通断档逐一排查相邻引脚。
典型案例：手机充电IC焊点虚焊导致充电时断时续，通过万用表检测VCC引脚电压波动定位故障。
② 汽车电子场景（ECU控制单元/传感器/车载娱乐系统）
重点检测对象：BGA封装的MCU、QFN封装的电源管理芯片、大功率MOSFET焊点。
检测核心：重点关注振动环境下的焊点疲劳裂纹和空洞（需X-Ray检测）。汽车ECU中手工焊接工艺可使高温振动测试故障率降至常规工艺的1/5-1。
检测重点：焊点抗拉强度需达到8-12kgf以上，空洞率需控制在15%以内-1。
③ 工业设备场景（变频器/伺服驱动器/电源模块）
重点检测对象：大电流焊点、功率器件引脚、高密度连接器。
检测核心：重点关注焊料厚度和机械强度。工业设备焊点需承受大电流发热和长期振动，焊料不足或空洞会加速热失效。
检测重点：贴片元件焊点厚度需≥0.3mm，大功率焊点建议使用热成像仪检测工作温度分布-。
④ 医疗设备场景
重点检测对象：热敏感传感器、精密连接器、高可靠性焊点。
检测核心：医疗设备PCBA需同时处理SMT贴片元件与通孔插装元件，手工焊接可精准控制温度曲线，避免元件热损伤-3。
检测重点：所有焊点需100%目检+AOI检测+X-Ray抽检，检测工具需保持洁净，避免交叉污染。
2. 手工焊贴片行业检测常见误区（避坑指南）
误区①：焊点光亮就是好焊点
错误认知：表面光亮=焊接可靠。
正确理解：焊点光亮是良好润湿的外在表现，但不能等同于无虚焊。有些冷焊焊点表面也可能有一定光泽，但实际并未形成可靠的冶金结合。
正确做法：结合万用表通断检测和物理轻触法综合判断，不能单凭外观下结论。
误区②：万用表通断档能测出所有虚焊
错误认知：蜂鸣器响了，焊点就没问题。
正确理解：万用表通断档只能判断是否“绝对开路”，但虚焊往往表现为接触电阻增大（如从正常0.01Ω增大到5Ω），仍可能通过通断检测-30。
正确做法：用电阻档测量实际阻值，对比正常值；同时进行振动中测试，轻拍PCB观察通断是否稳定。
误区③：目视检查可以跳过，直接上电测试
错误认知：通电后没问题就行，没必要花时间目检。
正确理解：上电测试只能验证“能否工作”，但无法发现“可能故障”的隐患焊点。一旦虚焊点在工作一段时间后暴露，维修成本远高于检测成本。
正确做法：焊接完成后必须先进行目视检查+万用表通断检测，确认无误后再上电测试。
误区④：烙铁温度越高越好焊
错误认知：温度高焊得快，焊接效果好。
正确理解：烙铁温度过高（如400°C以上焊普通元器件）会导致焊盘氧化、元器件引脚烧蚀，反而增加虚焊风险-39。
正确做法：手工焊贴片标准温度为300-360°C，焊接时间控制在3秒以内-27。
误区⑤：忽略助焊剂残留的危害
错误认知：焊完就行，不用管助焊剂残渣。
正确理解：残留助焊剂在潮湿环境中可能腐蚀焊点，导致接触电阻增大，长期运行后引发故障。

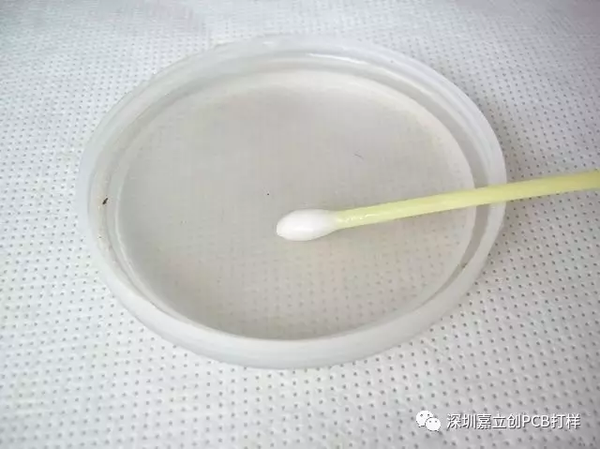

正确做法：焊接后用异丙醇或专用清洗剂清洁残留助焊剂，尤其在高湿度环境使用场景中-11。
3. 手工焊贴片行业失效典型案例（实操参考）
案例一：消费电子维修场景——手机电源管理芯片虚焊导致充电异常
故障现象：手机插充电器后显示充电但不进电，更换充电线、充电头均无效。
检测过程：
目视检查发现电源管理IC焊点表面灰暗，无金属光泽。
万用表通断档测试IC各引脚与线路走向点，发现充电输入引脚时通时断。
用镊子轻触该引脚，明显松动。
根本原因：手工焊接时烙铁温度不足（实际约280°C），焊料未完全熔化形成可靠冶金结合。
解决方法：用热风枪拆下IC，清理焊盘残锡，重新涂抹助焊剂，将烙铁温度调至330°C重新焊接。焊接后万用表检测所有引脚通断正常，上电测试充电功能恢复。
案例二：工业设备场景——变频器功率MOSFET焊点空洞导致热失效
故障现象：变频器运行30分钟后突然停机，冷却后重启又恢复正常，反复出现。
检测过程：
目视检查外观无异常。
X-Ray检测发现功率MOSFET焊点内部空洞率达30%（正常应≤15%）。
热成像仪扫描显示该MOSFET温度较正常值高出40°C。
根本原因：回流焊时氮气保护不足，焊料氧化产生气体残留形成空洞，空洞降低导热性导致热失效-30。
解决方法：更换MOSFET，调整回流焊炉温曲线（增加恒温区时间，确保助焊剂充分挥发），焊接后X-Ray复检确认空洞率≤10%。故障不再复发。
五、结尾
1. 手工焊贴片焊点检测核心（多场景高效排查策略）
根据使用场景和检测条件，推荐分级排查策略：
第一级：快速初筛（适用于家庭维修、DIY爱好者）
目视检查→万用表通断检测（排查短路/开路）→电阻值对比→上电功能测试
第二级：常规质检（适用于维修门店、电子爱好者进阶）
20倍放大镜目检→万用表全功能检测（通断+电阻+电压）→物理轻触法→振动中复测→功能验证
第三级：专业质检（适用于工厂产线、专业维修站）
AOI自动光学检测→X-Ray深层检测（BGA/QFN等）→ICT在线测试→FCT功能验证→老化测试-45
核心要点：从简单到复杂、从外到内层层递进——先用目视检查最基础的漏焊和明显缺陷，再用万用表验证电气连通性，最后用专业仪器精测隐藏缺陷。按此顺序操作，既能高效定位90%以上的焊点问题，又能避免遗漏深层隐患。
2. 手工焊贴片焊点检测价值延伸（日常维护与采购建议）
日常维护建议
定期校准烙铁温度：每月使用烙铁温度测试仪校准一次，确保温度稳定性±5°C以内-12。
保持烙铁头清洁：焊接前在湿海绵上擦拭烙铁头，去除氧化物和残锡，保持良好吃锡状态。
焊锡丝存放：存放在干燥环境中，避免受潮——受潮焊锡焊接时易产生飞溅和空洞。
助焊剂管理：使用免清洗型助焊剂可简化后处理，但仍需控制用量，避免残留物腐蚀电路-6。
采购建议
万用表选购：建议选择带自动量程功能、输入阻抗≥10MΩ的数字万用表，提升检测准确性。
烙铁选购：恒温可调烙铁是入门首选，功率建议60W以上以应对大焊点（如电源模块焊点）。
焊锡丝选购：推荐含锡量63%的共晶焊锡丝（如Sn63Pb37），熔点低、流动性好，是手工焊接的最佳选择-12。
放大镜选购：10-20倍带LED照明的放大镜，性价比最高，能满足绝大多数日常检测需求-11。
